Контролер двоколірного світлового шнура Flexilight

Контролер використовується зі світловим шнуром Flexilight для отримання різних динамічних світлових ефектів. Flexilight - гнучкий матеріал для світлової реклами, альтернатива "неоновій" рекламі. Виконаний з цільної ПХВ трубки діаметром ~12 мм, заповненої мініатюрними лампочками з кроком ~25 мм. Зазвичай використовується для декорації та підсвічування кутів будівель, доріг, сходів, створення написів, малюнків тощо. Контролер забезпечує плавне зміна яскравості в кольорових каналах. Є три кнопки управління: дві кнопки - зміна швидкості виконання ефектів (швидше - FAST, повільніше - SLOW) та третя кнопка для перемикання між ефектами (PROG). Ефекти перемикаються по колу: 1-2-3-..-1-2-3-.. Контролер має просту внутрішню мову опису ефектів, що полегшує їх написання.

Первий варіант контролера виконаний на PIC16F84.

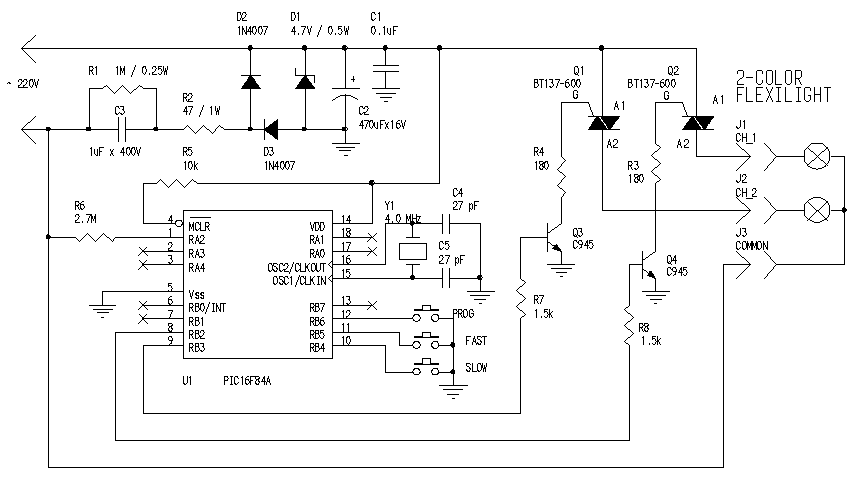

Рис.1. Схема контролера двоколірного світлового шнура Flexilight (перший варіант)

Для регулювання яскравості застосовується фазоімпульсний метод. На початку півперіоду мережі симістор закривається, далі по закінченні заданого таймером інтервалу часу симістор відкривається коротким імпульсом і залишається відкритим до початку наступного півперіоду мережі. Чим менше значення, що завантажується в таймер, тим більше яскравість. Оскільки лампочки світлового шнура живляться змінним синусоїдальним напругою 220 В, то залежність яскравості від моменту включення симістора - нелінійна. Для того щоб зміна яскравості виглядало лінійно в програмі є таблиця, яка містить коефіцієнти таймера для кожної градації яскравості.

Увага! Контролер не має гальванічної розв'язки від мережі 220 В, тому при монтажі та експлуатації необхідно дотримуватись відповідних заходів безпеки. При використанні вказаних у схемі симісторів без радіаторів потужність комутованої навантаження не повинна перевищувати 200..300 Вт, що приблизно відповідає 10 м світлового шнура.

Другий варіант контролера з метою зменшення собівартості виконаний на PIC12C509 з використанням внутрішнього RC генератора.

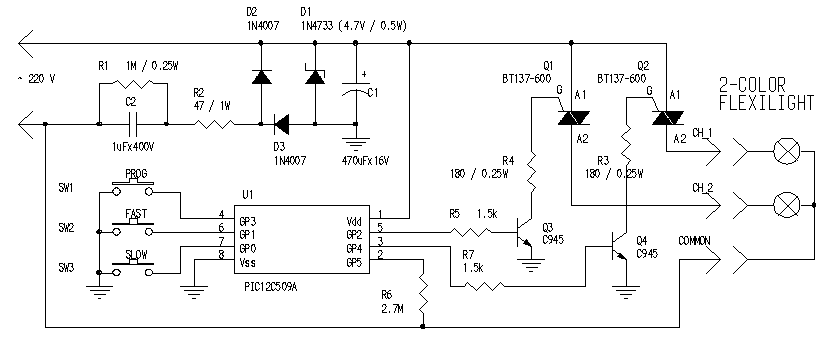

Рис.2. Схема контролера двоколірного світлового шнура Flexilight(другий варіант)

Для завантаження доступна демо-версія програми для першого варіанту контролера (на PIC16F84). Демо-версія має 3 ефекти з обмеженим часом виконання. По закінченні цього часу контролер зупиняє виконання ефекту. Для продовження роботи необхідно натиснути кнопку PROG.
