Імітація світлофора

Простенька схема, зібрана на мікроконтролері Atmel AVR ATtiny2313, з мінімумом вмісту.

Живлення 5В;

R4 - підтягуючий резистор, можна брати будь-який в діапазоні 30-60 кОм, я брав 47кОм;
R1-R3 - токообмежувальний резистор, щоб не спалити світлодіоди і виходи МК;
C - конденсатор номіналом 0.01-5 мкФ, для подавлення дребезгу контактів.

VD1 - червоний
VD2 - жовтий
VD3 - зелений

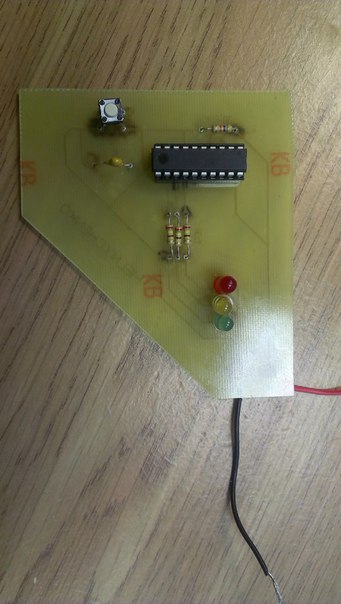

Готова плата

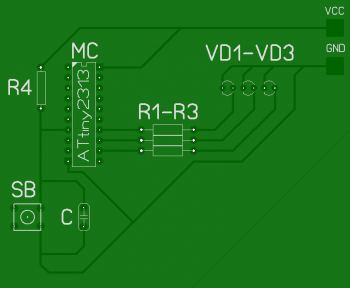

В архіві міститься прошивка, плата і проект в Proteus
