Наручні годинники на ГРІ (за проектом Bars)

Виготовляючи настільні годинники на ГРИ, звернув увагу, що практично немає моделей наручних годинників на ГРИ. Навіть ті моделі, які є в інтернеті, виконані на 1-2 індикаторах для зменшення габаритів і електроспоживання від джерел живлення. Наприклад: посилання 1, посилання 2, посилання 3. На чотирьох же індикаторах знайдений лише один екземпляр. Тому було вирішено виготовити наручні годинники на ГРИ з використанням 4-х індикаторів ІН-17.

Початково за основу була взята схема BARSa. Було вирішено залишити один температурний датчик DS1820, відмовитися від світлодіодного підсвічування і будильника, а також якимось чином додати контроль батареї.

Зрозуміло, що готового малюнка друкованої плати знайти не вдалося і навряд чи вдасться. Тому були розроблені свої плати. Початково була розведена плата розміром 30*60 мм під індикатори.

Потім уже під ці розміри розроблялася плата з мікроконтролером. Планувалося розмістити плати ярусом одна над одною.

Відразу ж довелося відмовитися від корпусу DIP-28 і взяти мікроконтролер в корпусі TQFP-32. Інші мікросхеми і транзистори також в корпусах для поверхневого монтажу. Лише деталі у високовольтній частині (дросель, польовий транзистор, високовольтний діод і конденсатор) не вдалося знайти в такому виконанні, тому використовувалися деталі з звичайними провідними виводами. Оскільки живлення в кінцевому рахунку буде від батареї, відмовився і від електролітних конденсаторів. В якості стабілізатора на 5 Вольт взятий 78L05 в корпусі TO-92 через його малі габарити. У високовольтній же частині залишив лише один не електролітний конденсатор, піднявши частоту роботи перетворювача на MC34063 до 90 кГц. Було задумано також відмовитися і від 155ИД1 в порівняно великому корпусі, але як виявилося, 10 транзисторів замість цієї мікросхеми все-таки займають більше місця. Годинники вже почали більше нагадувати 2-й варіант схеми BARSa. У процесі розробки плати виявилося, що дорожки зручніше розвести трохи в іншому порядку.

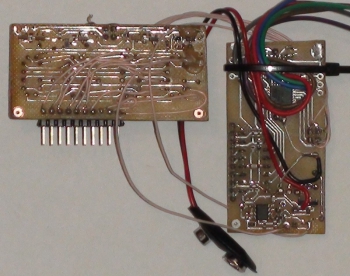

Ну ось плати виготовлені, деталі змонтовані. Колірні проводи - це проводи до програматора.

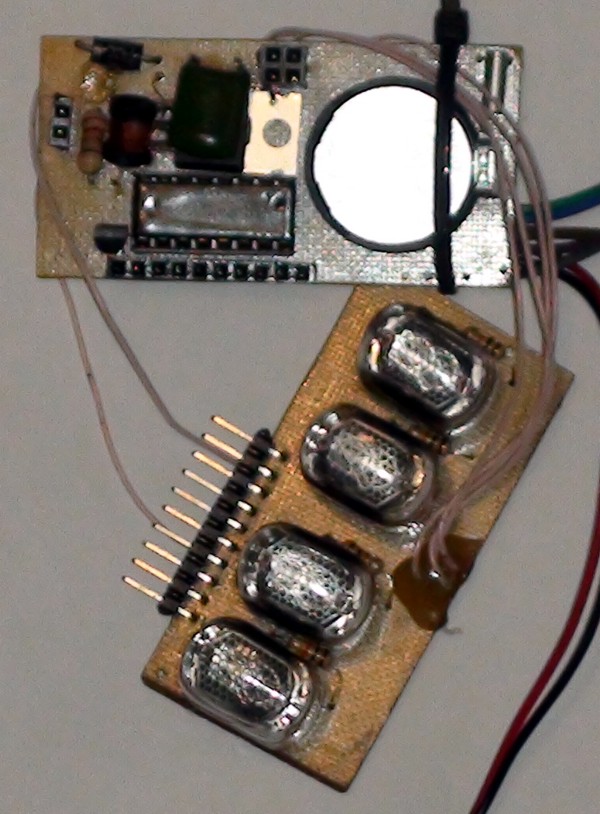

Виявилося, що індикатори ІН-17 доволі "високі" і плати довелося розмістити Г-образно - тоді годинники матимуть більш звичний "плоский" вигляд.

І, зрозуміло, потрібно заливати прошивку в мікроконтролер. Оскільки, з урахуванням вище зазначених змін, схема лише в загальних рисах нагадує вищезгадані, то почалася поетапна настройка. У BASCOMe була написана перша програма, за допомогою якої були провідними перемичками підключені цифри індикаторів ІН-17 до контактів роз'єму. Також ця програма готує мікросхему DS1307 для подальшої роботи (іноді буває, що DS1307 приходить з неправильно записаними в неї даними, і тоді схеми з її використанням можуть неправильно працювати). Демонстрація роботи цієї програми на першому відео.

Потім уже була написана друга програма, яка, власне, і є програмою годинників. Поки ця програма не підтримує обробку даних з датчика DS1820, оскільки виникли сумніви в необхідності вимірювання температури наручними годинниками. Так і годинники ці, в кінцевому рахунку, призначені, перш за все, для вельми обмеженого застосування, скажемо відверто - випендрежу. Демонстрація роботи годинників представлена на 2-му відео.

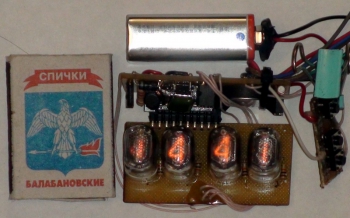

Залишилося справа за малим - корпус. Чесно кажучи, корпуси - моє слабке місце. І я віддав цю справу іншим людям, більш професійним у цій сфері. Коли буде готовий корпус - я не знаю. І чи будуть вони оформлені в стилі "А-ля шістдесяті" або "стім-панк" - я також не знаю. Ну а поки годинники мають такий вигляд (зелена прищепка справа затискає кнопку живлення, щоб індикатори відображали цифри):

В архіві до статті прикладається: друкована плата в форматі Layout 6, вихідні коди програм в BASCOM для розпайки індикаторів (set_clock) і сама годинна програма (main), HEX файли. Для програмування мікроконтролера підключаємо проводки від програматора до виводів мікроконтролера (контактні площадки на платі). З фьюзів за замовчуванням змінюємо лише один: роботу від внутрішнього тактового генератора замість 1 МГц ставимо 8 МГц.

На черзі годинники на базі індикаторів ІН-16. Мають вийти дійсно наручні годинники.
