Компактні годинники зі світлодіодними індикаторами

Авторська схема годинників та прошивка, використані для модифікацій, описаних у цій статті, наведені тут http://www.kaligraf.narod.ru/kaligraf_narod_002.html і використані без жодних змін. Автору, чиї плоди праці були використані для цієї модифікації, висловлюю подяку за якість роботи неодноразово повтореної мною конструкції в різних варіантах.

Схема має всі функції та властивості, описані автором у його статті.

Результатом модифікації годинників є перероблена друкована плата, додавання в конструкцію літій-іонного акумулятора великої ємності з USB-модулем заряду, встановлювальне місце для якого передбачено на друкованій платі годинників. Годинники змонтовані в невеликому пластиковому корпусі з підставкою (для настільного розміщення) та магнітом на задній стінці корпусу (для кріплення до будь-якої магніто-металевої поверхні).

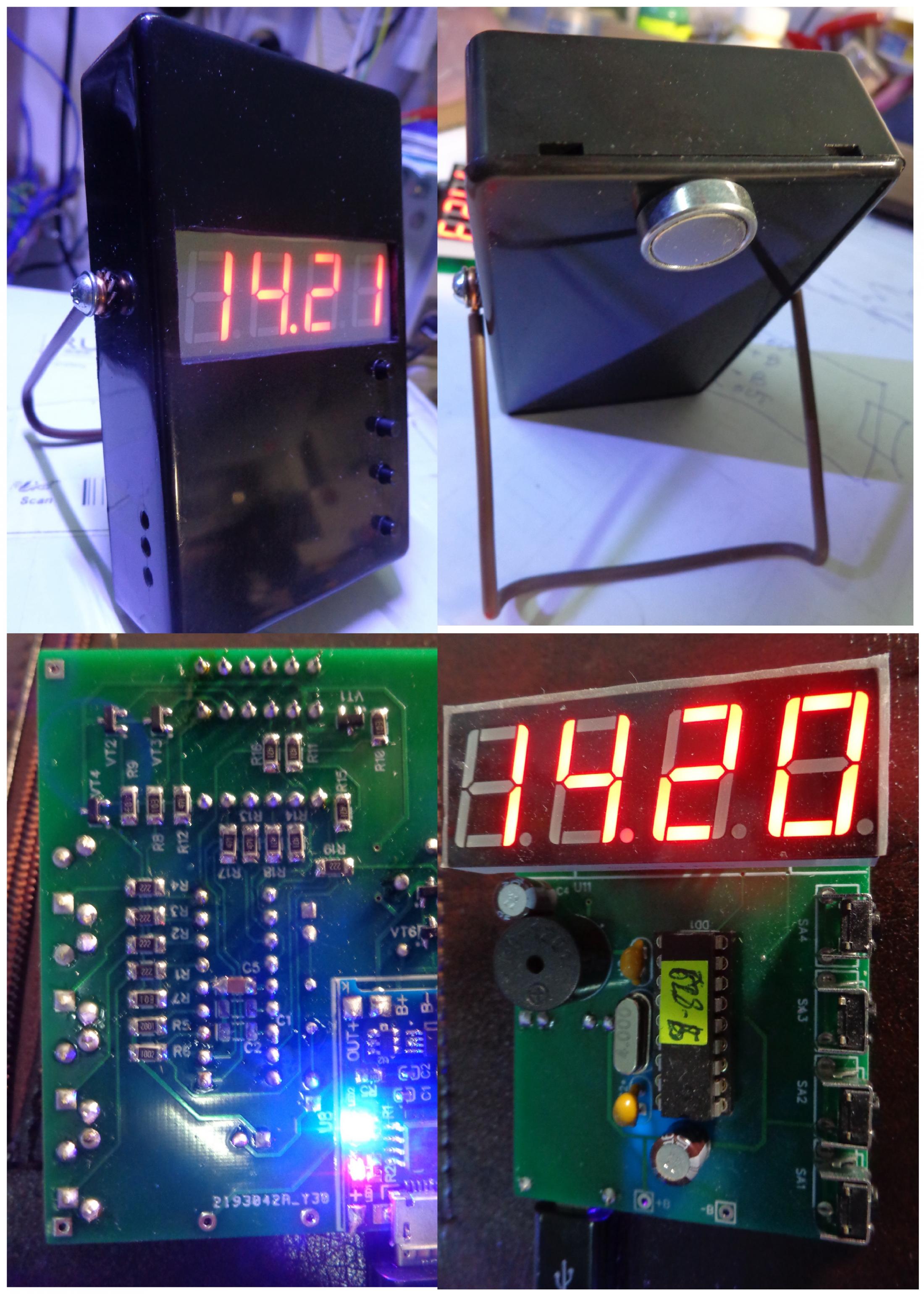

Схема годинників наведена на рис.1, фото друкованої плати та зовнішнього вигляду годинників показане на рис.2.

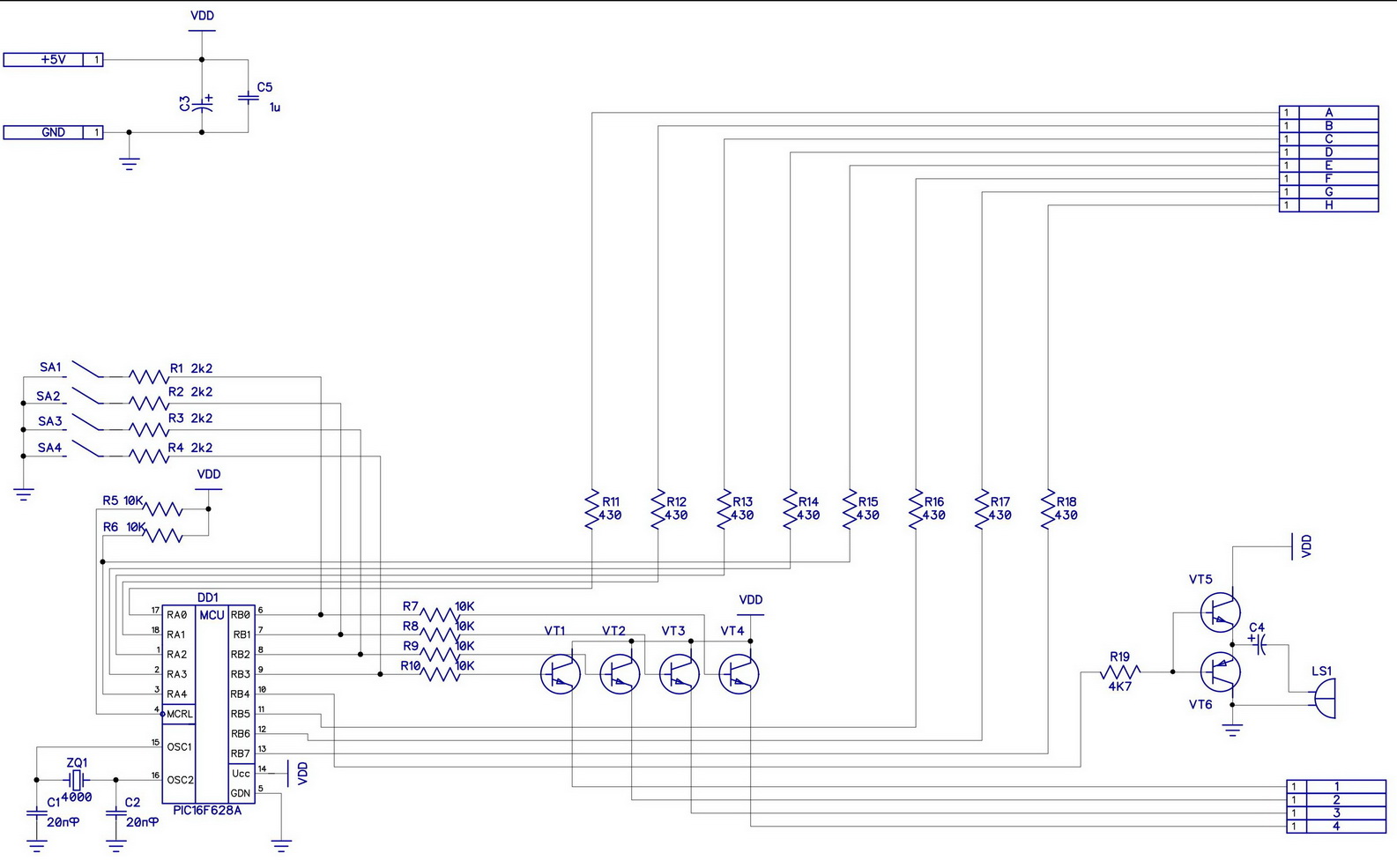

Рис.1 Принципова схема годинників

Перевірений час роботи годинників в автономному режимі становить не менше 6 днів при струмі споживання не більше 10мА та використанні акумулятора 2000мА/год. У повсякденному режимі годинники живляться від мережі за допомогою стандартного USB-адаптера.

Список радіоелементів
