Годинники на кварцовому резонаторі 4МГц

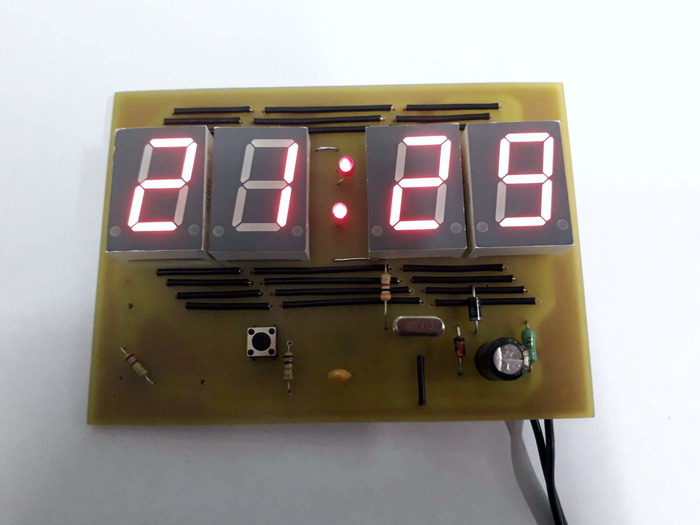

Представляю вашій увазі цифрові електронні годинники зі світловими індикаторами. Ці годинники були створені спеціально для того, щоб вночі, прокинувшись випадково, можна було подивитися час. Серцем даного пристрою є мікроконтролер PIC16F628A. Інформація виводиться на семисегментні індикатори. Частота мікроконтролера стабілізована кварцевим резонатором 4МГц. Корекція часу здійснюється однією кнопкою. Цю конструкцію можна рекомендувати починаючому радіолюбителю, здатному заливати прошивку в мікроконтролер. Живлення схеми здійснюється від блоку живлення 5в. Можна використовувати зарядний пристрій від телефону. У годинниках також є батарейка, призначена для безперебійної роботи пристрою у випадку зникнення мережевої напруги. Передбачено живлення від мережі через гаснучий конденсатор. Таке живлення гальванічно не розв'язано з мережею, тому при такому підключенні край небезпечно доторкатися до плати та її частин. Тому рекомендую укласти плату в корпус і добре ізолювати її від випадкового дотику.

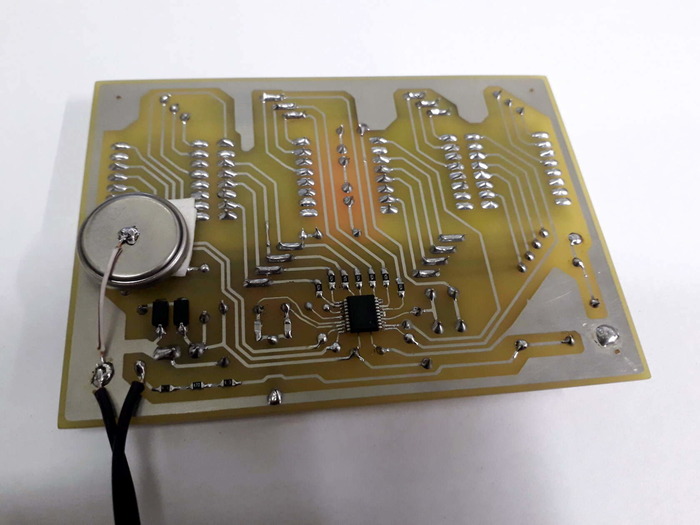

Обратна сторона медалі:

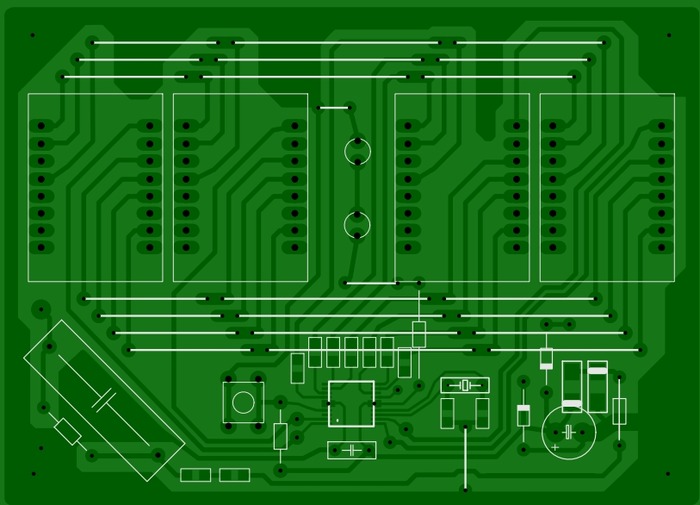

Друкована плата виготовлена з одностороннього фольгованого склотекстоліту розмірами 70х100 мм

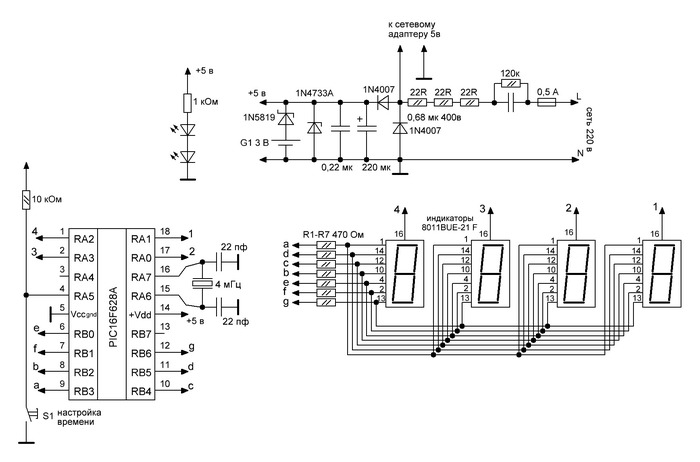

Схема електрична принципова:

Після зборки та заливки прошивки годинники починають працювати одразу. За необхідності можна відкалібрувати хід годин. Щоб прискорити хід, послідовно з кварцевим резонатором потрібно включити конденсатор, ємність якого підбирається експериментально. Якщо виникне необхідність сповільнити хід, то послідовно з кварцевим резонатором включаємо індуктивність. І на завершення хотів би сказати, що при підключенні до мережі дотримуйтесь правил електробезпеки!
