Годинники на Attiny2313

Представлена конструкція електронних годин на мікроконтролері Attiny2313 з виводом на LCD-дисплей.

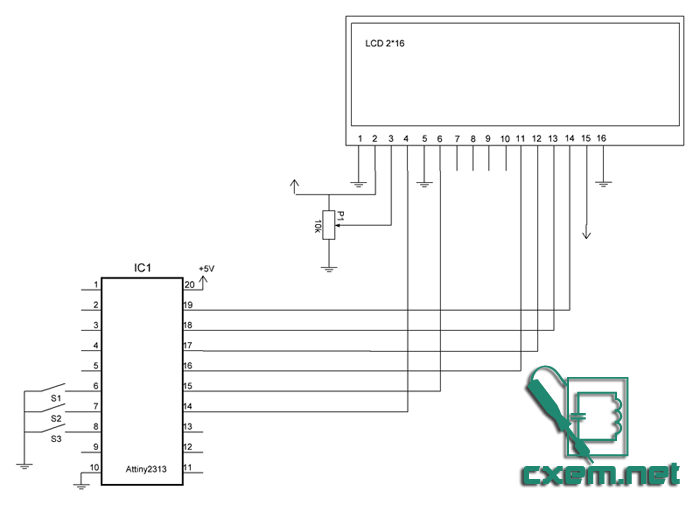

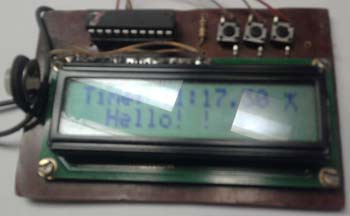

Години зроблені на мікроконтролері Attiny2313 і дисплеї 2*16 від WINSTAR на контролері HD44780. Час відображається на годинах у форматі ГГ:ХХ:СС. Прошивка написана на мові бейсік. Години зібрані на друкованій платі. Години працюють від внутрішнього генератора 8МГц.

Призначення кнопок:
Кнопка 1 +години
Кнопка 2 +хвилини
Кнопка 3 перехід з режиму установки часу в режим індикації часу.

Правильно зібрані години запускаються одразу.

Скачати прошивку, вихідні файли, друковану плату LAY ви можете нижче
