Музичний дзвоник з можливістю заміни мелодій без використання програматора

Особливість пристрою: Можливість для користувача самому створювати мелодії і записувати їх у дзвінок за допомогою спеціальної програми, що працює в середовищі Windows 9x. При цьому не потрібно ні програматора, ні знань у галузі програмування.

Функціональні можливості:

• Підтримувані формати набору мелодій
  (число мелодій х максимальна кількість нот у мелодії):

  32 м. х 7 н.	4 м. х 63 н.
  16 м. х 15 н.	2 м. х 127 н.
  8 м. х 31 н.	1 м. х 255 н.

• Випадковий вибір мелодій.
• Пам’ять про дзвінок, на який не відкрили двері.

Електричні характеристики:

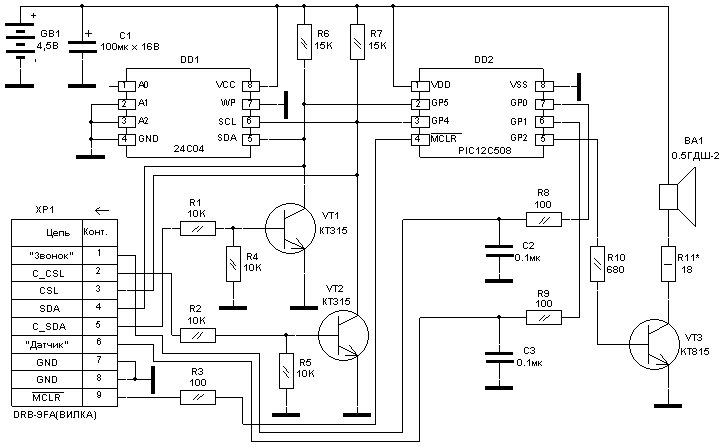

Принципова схема дзвінка:

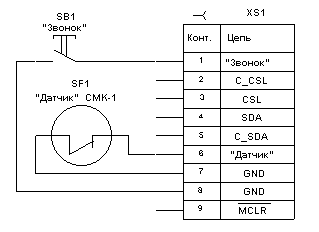

Схема підключення кнопки дзвінка і датчика:

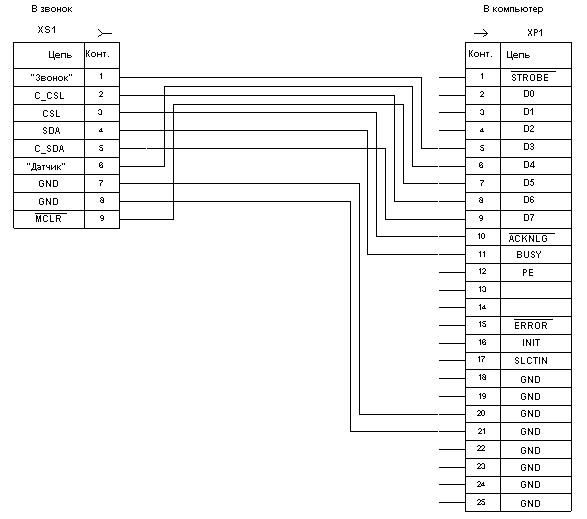

Схема кабелю для підключення дзвінка до комп'ютера:

Схему і друковану плату дзвінка в форматі P-CAD 2000 (ACCEL EDA) можна завантажити нижче.

Опис роботи дзвінка:

Дзвінок побудований на базі мікроконтролера PIC12C508. Мелодії дзвінка зберігаються в електрично програмованій мікросхемі пам'яті з I2C шиною типу 24С04. Усі сигнали, необхідні для управління роботою дзвінка і читання/запису мелодій, виведені на один роз’єм XP1. До цього роз’єму підключаються або кнопка дзвінка і датчик, або кабель для зв'язку з комп'ютером. Датчик служить для визначення дзвінком відкриття дверей і складається з геркона (нерухома частина) і магніта (кріпиться на самій двері).

При натисканні на кнопку дзвінка відтворюється мелодія, вибрана випадковим чином. Якщо протягом 3 хвилин двері не будуть відкриті, то наступне їх відкриття викличе програвання мелодії. Іншими словами, якщо при відкритті дверей почне звучати мелодія, то це означає, що хтось дзвонив у двері, коли нікого не було вдома.

Для створення мелодій і запису їх у дзвінок розроблена програма для персонального комп'ютера - "Редактор мелодій", що працює в середовищі Windows 9x. За необхідності запису нових мелодій дзвінок підключається за допомогою кабелю до LPT-порту комп'ютера.

Завантажити "Редактор мелодій" (52 КБ) можна нижче (Для його роботи необхідна бібліотека Mfc42.dll).
Для запису мелодій у дзвінок необхідно:

1. Підключити дзвінок за допомогою кабелю до LPT-порту персонального комп'ютера. При цьому комп'ютер попередньо необхідно вимкнути.
2. Увімкнути комп'ютер, завантажити Windows і запустити програму "Редактор мелодій".
3. Записати в дзвінок мелодії.
4. Завершити роботу в Windows, вимкнути комп'ютер.
5. Від'єднати дзвінок від комп'ютера.
