Індикатор порядку чергування фаз у трифазній вилці

На предприятиях и в строительстве, а также в частных домах, на дачах или в автогаражах, чтобы подключать сварочные аппараты, двигатели, компрессоры и оборудование, требующее трехфазное напряжение, применяются трёхфазные розетки. При установке такой розетки необходимо соблюдать правильную фазировку. Проверка фазировки заключается в определении правильности порядка следования и чередования фаз в соответствии с фазами оборудования вводимого в эксплуатацию.

Оборудование, работающее от трехфазной сети, подлежит обязательной фазировке перед первичным запуском в работу, после проведения капитального ремонта и др. работ, связанных с нарушением порядка чередования фаз и их следования. При установке новых розеток необходимо чтобы их фазировка совпадала с действующими розетками. Особенно это важно когда на предприятиях находится передвижное (переносное) трёхфазное оборудование, подключаемое к разным розеткам. Очень часто бывает так, что при подключении передвижного транспортёра или котлетного аппарата к другой розетке, их механизмы начинают вращаться в другую сторону. Чтобы не допустить данного эффекта необходимо фазировать трёхфазные розетки.

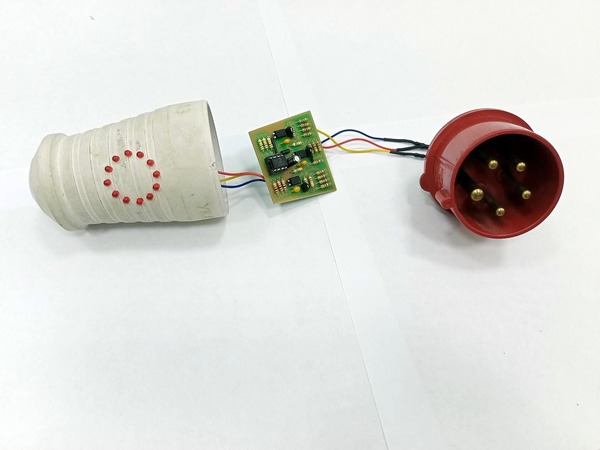

В данной статье речь пойдёт о приборе, с помощью которого можно фазировать трёхфазные розетки и уже с правильным чередованием фаз пускать их в эксплуатацию. Для удобства подключения такой прибор выполнен в виде трёхфазной вилки внутри которой размещена печатная плата с электронным компонентами. В качестве индикации на корпусе такой вилки в отверстиях расположены 12 светодиодов, см рис:

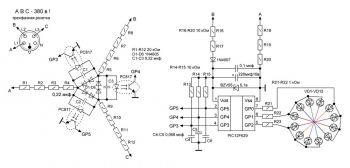

Рассмотрим электрическую схему данного устройства, см рис:

Сетевое напряжение 380 вольт снимается с трёхфазной вилки и подаётся на трёхфазную звезду, в состав которой входят ограничительные резисторы, оптроны, диоды и помехоподавляющие конденсаторы. Внутри оптронов по кругу последовательно, со сдвигом 120 градусов, с частотой 50 герц начинают вспыхивать светодиоды, подавая сигналы оптронным транзисторам. Сердцем данного устройства является микроконтроллер PIC12F629. Транзисторы связаны с входами GP3, GP4 и GP5 микроконтроллера. Микросхема опознаёт направление последовательности переключения транзисторов с помощью логических операций на её выходах GP0, GP1 и GP2 возникает напряжение в виде последовательности импульсов, которое через ограничительные резисторы R21-R23 зажигает светодиоды, имитируя вращающий маячок. При смене последовательности фаз в розетке, светодиодный маячок начинает вращаться в обратном направлении.

Питается микроконтроллер от однополупериодного выпрямителя, собранном на диоде 1N4007, сглаживающем конденсаторе 220 мкф и ограничительных резисторах R16-R20, которые подключены к линейному напряжению, к фазам А и В.

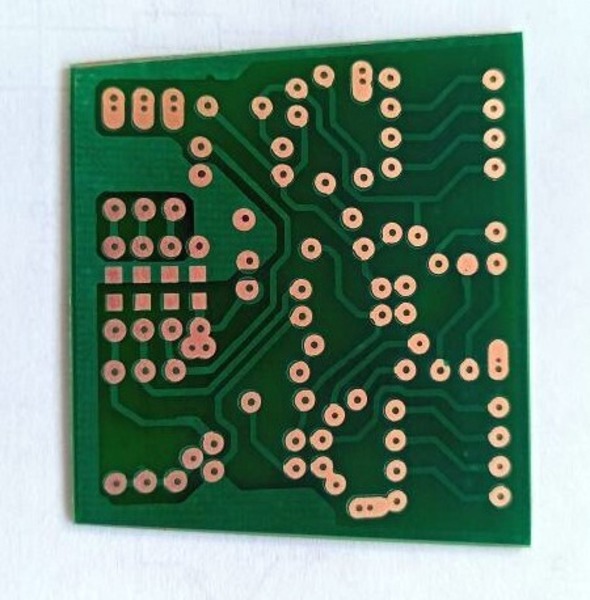

Печатная плата выполнена из одностороннего фольгированного стеклотекстолита, см рис:

На обратную сторону нанесена паяльная маска, см рис:

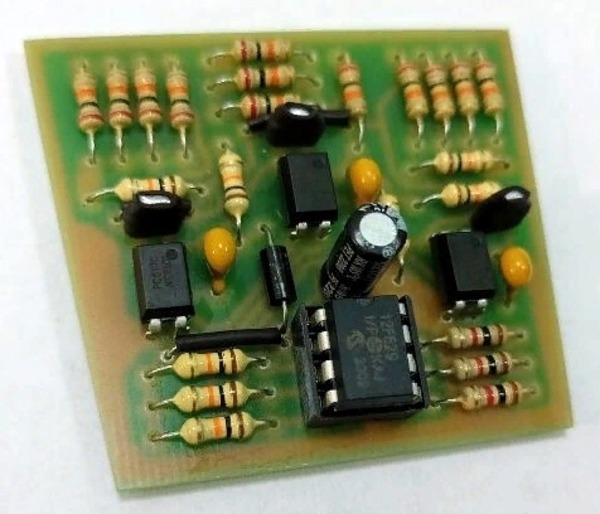

компоненты впаяны в печатную плату, см рис;

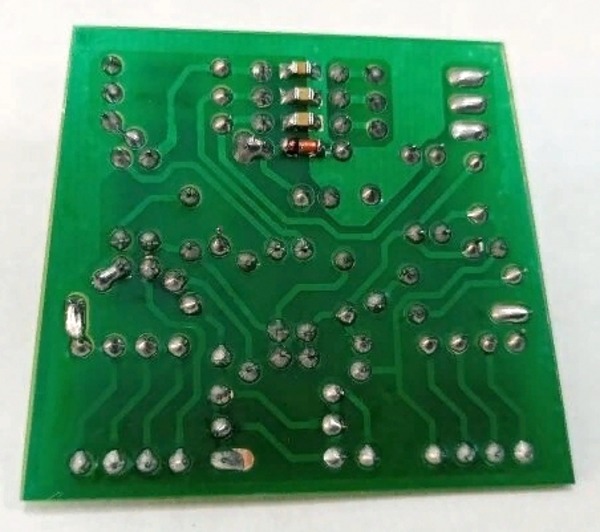

На печатной плате используется несколько SMD компонентов, которые расположены с обратной стороны, см рис:

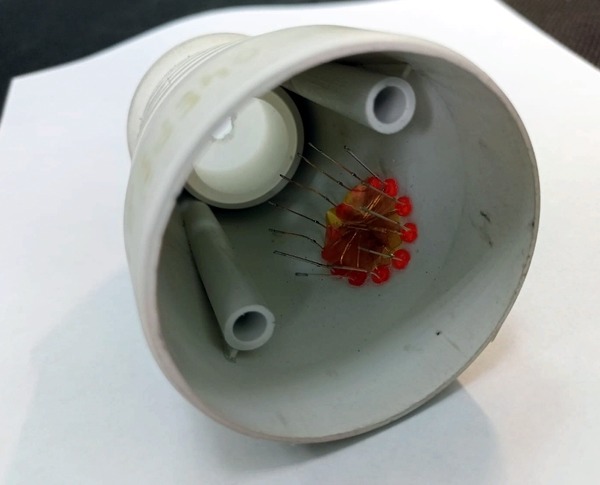

Светодиоды закреплены внутри корпуса и зафиксированы клеем. Я использовал гель-суперклей. Здесь в принципе можно использовать любой клей, важно чтобы светодиоды надёжно держались в отверстиях и не выпадали.

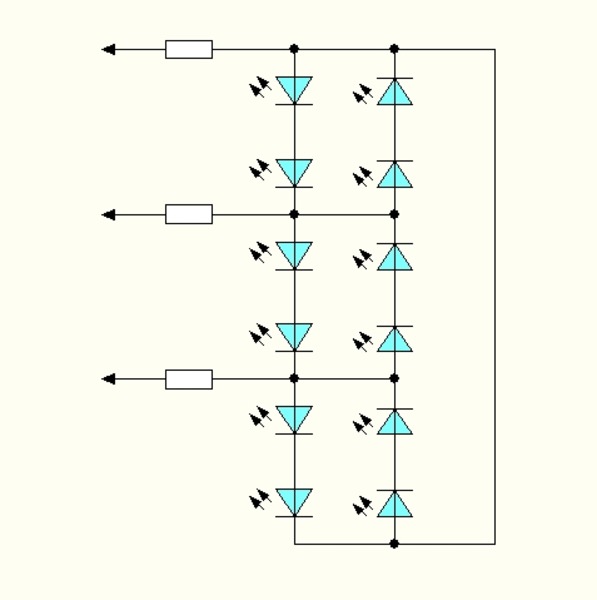

Соединение нужно произвести согласно электрической принципиальной схеме. По два светодиода последовательно, см рис:

При сборке, монтаже и подключении устройства соблюдайте правила электробезопасности!

Автор: Гильванов Альберт, г. Алапаевск
