Світлодіодна рулетка
Пристрій відрізняється простою схемою та нескладною конструкцією. Незважаючи на використання трьох інтегральних мікросхем, кількість дискретних компонентів зведена до мінімуму.
Схема представлена на рис. 1. Принцип роботи дуже простий.

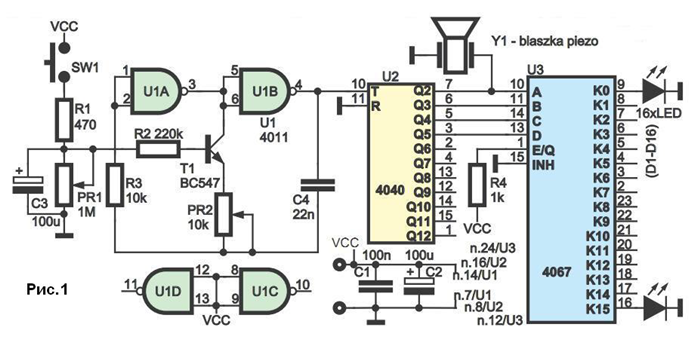

Рис. 1 Принципова схема рулетки
В стані спокою конденсатор C3 розряджений, а транзистор T1 закритий. Один з випадкових світлодіодів горить. Після натискання кнопки конденсатор C3 швидко заряджається через R1. Транзистор T1 відкривається, і генератор, побудований на інверторах U1A та U1B, працює з дуже незвичною схемою управління на транзисторі T1. Конденсатор С3 буде поступово розряджатися через потенціометр PR1, внаслідок чого частота генератора буде зменшуватися до нуля.
Імпульси з генератора підраховуються двійковим лічильником U2 (CD4040). Використовуються його чотири виходи Q2, Q3, Q4 та Q5, які відповідають ваговим номерам 1, 2, 4, 8 відповідно. Ці виходи підключені до адресних входів U4. Мікросхема U3 відповідає за відображення результатів на світлодіодному колі. Мікросхема 4067 є мультиплексором-демультиплексором. Тут вона виступає в ролі демультиплексора та переключає один з 16 входів на вихід шляхом подачі чотирьохрозрядного адресного коду на керуючі входи A, B, C, D. Простий приклад: при A=1, B=1, D=1 горить 11 світлодіод (1+2+8=11).
Її робота забезпечується подачею "0" на вхід 15 (INH).
П'єзозуммер є як би необов'язковим елементом, але його наявність підвищує достоїнства рулетки у вигляді характерного стрекотіння, як у справжній рулетці.
Час розіграшу регулюється підстроювальником PR1, тоді як швидкість обертання світлової точки визначає PR2.
Виготовлення пристрою не повинно викликати великих труднощів. Розташування елементів показано на рис. 2, а друкована плата у форматі Sprint-Layout 6.0 знаходиться в архіві.
Примітка: самі елементи на друкованій платі на рис. 2 мають нечитабельні дані, однак на платі Sprint-Layout все дуже читабельно.

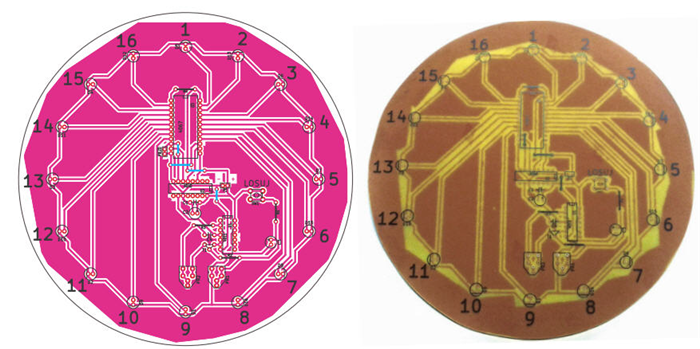

Рис. 2 Розташування елементів на друкованій платі
Схема повинна живитися від 12В. При такій напрузі схема працює абсолютно впевнено. При нижчій напрузі живлення робота пристрою може викликати проблеми.

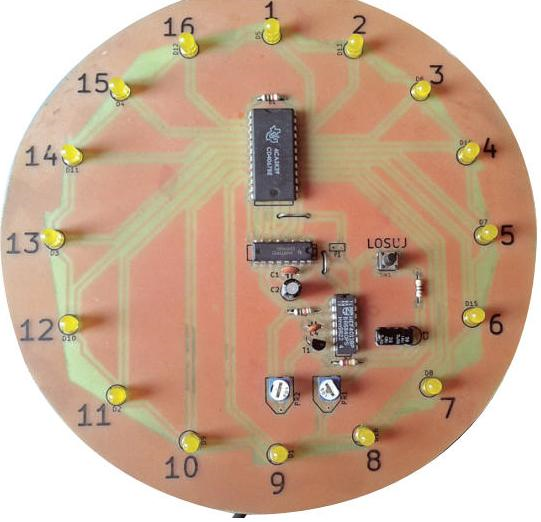

Зовнішній вигляд плати:
Переклад з журналу Elektronika dla Wszystkich
Список радіоелементів
Позначення | Тип | Номінал | Кількість | Примітка |
---|---|---|---|---|
U1 | Вентиль |
CD4011A
|
1 | |
U2 | Спеціальна логіка |
CD4040B
|
1 | |
U3 | Мультиплексор/демультиплексор |
CD4067B
|
1 | |
T1 | Біполярний транзистор |
BC547A
|
1 | |
D1-D16 | Світлодіод | 0 | 5 | |
R1 | Резистор |
470 Ом
|
1 | |
R2 | Резистор |
220 кОм
|
1 | |
R3 | Резистор |
10 кОм
|
1 | |
R4 | Резистор |
1 кОм
|
1 | |
PR1 | Потенціометр | 1 МОм | 1 | |
PR2 | Потенціометр | 10 кОм | 1 | |
С1 | Конденсатор | 0.1 мкФ | 1 | |
С2 | Конденсатор | 100 мкФ 16В | 1 | |
С3 | Конденсатор | 100 мкФ 16 В | 1 | |
С4 | Конденсатор | 0.022 мкФ | 1 | |
Y1 | п'єзозуммер | 1 | ||
SW1 | Кнопка | 1 |
Прикреплені файли:
- Plata.zip (20 Кб)
