Простий генератор звуків на одному транзисторі

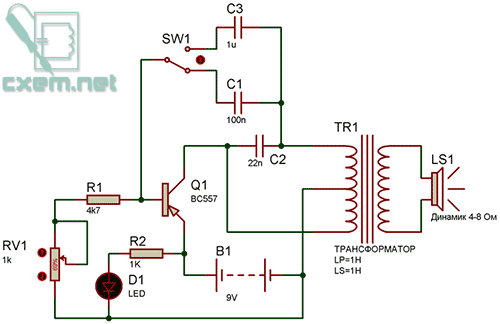

Пропоную початківцям радіоаматорам зібрати нескладну схему генератора звуків, схема генерує звуки, схожі на звук пострілів автоматної черги. Частота і тон регулюються змінним резистором PV1, замість 1 кОм можна використовувати 10 або 22 кОм. Транзистор - будь-який аналогічний такої ж структури. Живлення може бути від 7 до 9 вольт. Частота щелчків також залежить від конденсаторів, можете погратися ємностями цих конденсаторів і налаштувати свій варіант. Трансформатор можна взяти від будь-якого малогабаритного радянського радіоприймача, трансформатор потрібен зі середньою обмоткою, кількість обмоток трансформатора може бути приблизно такою: первинна обмотка 2х30-50 витків, вторинна 100-150 витків.

Світлодіод і резистор R2 зі схеми можна прибрати, світлодіод сигналізує лише про наявність живлення. Нижче в архіві є проект у Proteus, так що зможете послухати відтворюваний цим пристроєм звук. Друкована плата для цієї схеми виглядає наступним чином:

В принципі, все можна зібрати навісним монтажем, дивіться, як вам буде зручніше. А використати цю схему можна, наприклад, в іграшковому автоматі, щоб при натисканні кнопки на автоматі лунали постріли, або зробити з цієї схеми метроном, тільки конденсатори потрібно буде взяти більшої ємності.
