Простий блок аудіо-світлової індикації

Ця стаття призначена для початківців, але вже вміють тримати паяльник у руках і збирати простенькі схеми. Це блок аудіо-світлової індикації, який знадобиться нам у подальшому. Пропоную 2 варіанти цього блоку. Що вміє цей простий у зборі блок? А вміє він переривчасто пищати і мигати світлодіодом. У наступних статтях будуть описані пристрої, сумісні з цим блоком, для цього у нього, крім живлення, є вивід CONTR- (control) управління.

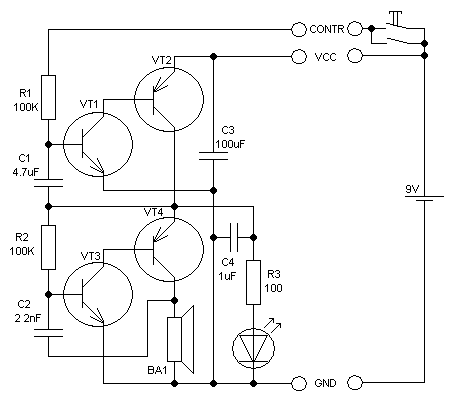

Перший варіант:

На комплементарних парах VT1, VT2 і VT3, VT4 зібрані однакові генератори, другий видає звук, перший управляє другим. R1 і R2 задають зміщення на бази транзисторів VT1 і VT3. С1 і С2 задають зворотний зв'язок, необхідну для генерації. Другий генератор увімкнено в колекторну ланцюг VT2 і працює тільки коли він відкритий. С4 застосований для невеликого згладжування живлення другого генератора. С3 шунтує всю схему.  Паралельно другого генератора підключено світлодіод з обмежуючим резистором, який буде мигати в такт звуку. R1 для початку генерації необхідно підключити до плюса живлення.

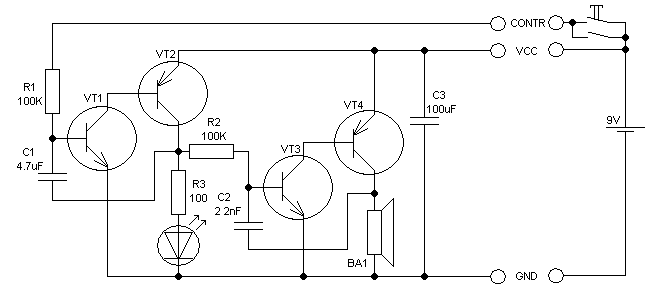

Другий варіант:

Аналогічно першій схемі тут використовуються 2 генератори на комплементарних парах VT1, VT2 і VT3, VT4, перший з яких управляє другим. R1 і R2 задають зміщення на бази транзисторів VT1 і VT3. С1 і С2 задають зворотний зв'язок, необхідну для генерації. Світлодіод і резистор R3 є навантаженням першого генератора. А робота другого можлива тільки при відкритому VT2. R1 для початку генерації необхідно підключити до плюса живлення.

Деталі:

Деталі в обох варіантах були застосовані однакові. Це 2 комплементарні пари малопотужних транзисторів, 3 резистори, 3 конденсатори, високопотужний динамік та світлодіод. Транзистори можна застосувати BC547 і BC557. Електролітичні конденсатори на напругу 16В. Резистори з розсіюваною потужністю 0.125Вт. Світлодіод будь-який підходящий, з даним R3 бажано надяскравий, при використанні малопотужних світлодіодів і великих напруг живлення опір R3 потрібно збільшити. Динамік можна застосувати будь-який малопотужний, бажано високопотужний, наприклад плівковий потужністю 0.125Вт і опором 100 Ом. Живлення в межах 3-15В.

Налаштування:

В налаштуванні, як такій, пристрій не потребує. Воно повинно запускатися одразу і без проблем. Номіналами R1 і R2 регулюється частота переривань і частота звуку відповідно. R3 підбирається в залежності від потужності світлодіода. Якщо в другому варіанті з'явиться паразитне самовозбуждення, номінал C3 необхідно збільшити.

Збирання:

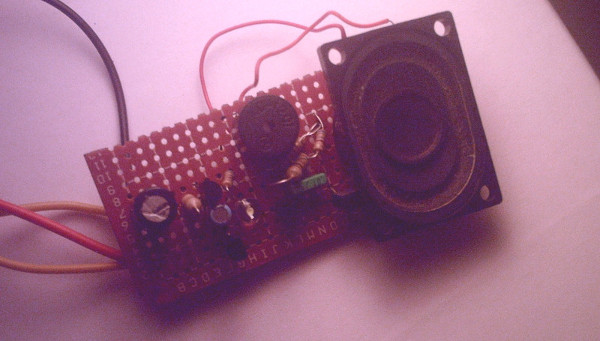

Щоб показати, що пристрій дійсно працює, я покопався в коробці з деталями і зібрав перший варіант. До статті додаються файли друкованих плат для обох варіантів. Але зібрав я його на шматку макетної плати, з метою економії часу.

Для запуску пристрою необхідно з'єднати вивід CONTR з плюсом живлення, або припаяти кнопку, як зазначено в правій частині схеми.

А ось і відео:

Як уже сказано, у подальшому будуть інші статті для початківців, в яких буде використовуватися цей блок для індикації. Наприклад, датчик відкритих дверей або лазерна сигналізація.
