Нічна сверчка

Нічний сверчок використовується для підсміювання над своїми друзями. Після установки батарейки пристрій слід заховати в кімнаті, де буде спати передбачувана жертва. Поки світло, схема бездіяльна. Після вимкнення світла вона час від часу починає видавати короткі дратівливі скрипи. Ці звуки мають частоту і тривалість, підібрані так, що їх джерело важко виявити в темряві. Коли в кімнаті вмикається світло, дратівник замовкає. Після безуспішних пошуків світло вимикається, і весь процес повторюється знову.

Характеристики

• звуковий перетворювач — зуммер-генератор
• невеликі розміри
• низьке енергоспоживання
• Джерело живлення 3 В (батарея CR2032 або CR2025).

Робота схеми

По суті, схема (рис. 1) є простим генератором, в якому конденсатор С1 періодично заряджається від джерела живлення через R5 і розряджається транзистором Т4. Час циклу цього генератора визначається ємністю С1 і опором R5. Виробництво звукових імпульсів передбачає періодичний розряд конденсатора С1 паралельно підключеними елементами: резистором R6 і зуммером ВZ1. Відкриття транзистора Т4 викликає протікання струму через п'єзозуммер з генератором, і генерується звуковий імпульс. Цей звуковий імпульс короткий через малу ємність С1 і наявність резистора R6 малого номіналу. На перший погляд дивна схема з транзисторами Т2 і Т3 є схемою тригера Шмітта.

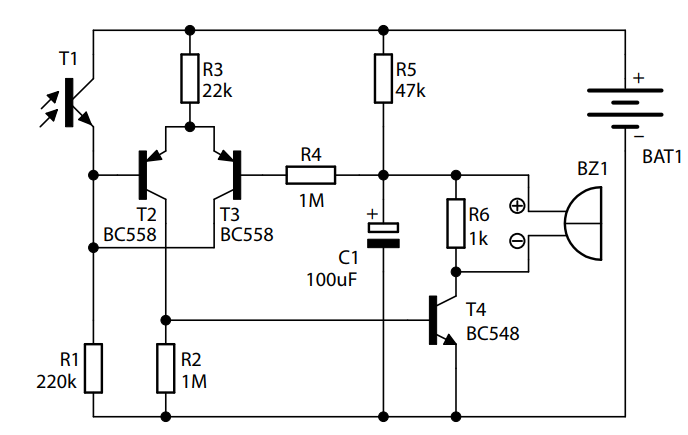

Рис. 1. Принципова схема нічного сверчка

Струм спокою не перевищує приблизно 13…14 мікроампер. Однак у процесі роботи середнє споживання струму також незначне і становить близько 45 мікроампер — після кожного звукового імпульсу струм знижується з 50 мкА до 30 мкА. Це означає, що однієї невеликої літієвої батареї вистачить на тисячі годин роботи цього дуже економічного пристрою (якщо тільки його не знищить нервова жертва жарту).

Виготовлення пристрою

На рис. 2 представлена друкована плата нічного сверчка. При монтажі особливу увагу зверніть на паяння полярних елементів: електролітного конденсатора, транзисторів і зумера BZ. Більш короткий кінець фототранзистора Т1 слід впаяти в отвір, позначене С.

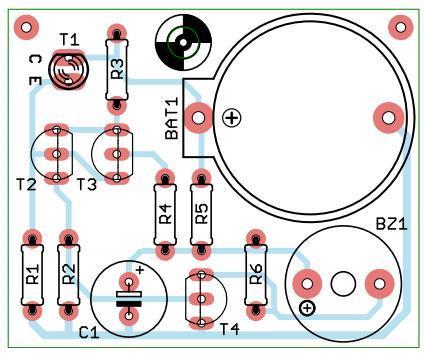

Рис. 2. Друкована плата нічного сверчка

Після перевірки правильності установки помістіть літієву батарею на 3 В плюсовою стороною вгору в тримач. Це може бути будь-яка батарейка діаметром 20 мм, наприклад, CR2016, CR2025 або CR2032. Правильно зібрана з справних компонентів схема працює відразу. Для перевірки схеми помістіть її в ящик столу - на кілька... десяток секунд - ви повинні почути не дуже гучні короткі скрипи. Не варто переживати, що скрипи будуть не дуже гучними. Вони і повинні бути саме такими – вночі, у тихій і темній спальні, вони будуть чітко чутні і дратувати.
 Примітка: якщо зняти наклейку з корпусу зуммера - звук буде гучнішим.

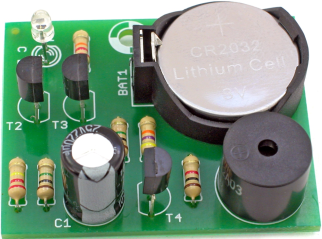

Загальний вигляд пристрою:

Джерело публікації - інструкція по виготовленню нічного сверчка набору AVT739.
