Електронний вимикач на одній кнопці

Данное устройство предназначено для включения/выключения различных устройств нажатием одной кнопки, например, внешнего микрофона с усилителем, приёмника, измерительного прибора и др. с током потребления до 1 А. Электронный выключатель собирается из того что “валяется под ногами”. Рекомендуется для повторения начинающим радиолюбителям.

Схема работает следующим образом. При подаче питания на схему через резисторы R1, R2, R4 и R5, а также через вторичную цепь R8R7, начинает заряжаться конденсатор C1 до напряжения питания. Все транзисторы VT1-VT3 в это время закрыты. В момент кратковременного замыкания кнопки SB1 на базу транзистора VT2 поступает открывающий импульс. На коллекторе данного транзистора создаётся нулевой потенциал относительно минусовой шины питания. Через резистор R5 окончательно разряжается конденсатор C1, а через резистор R7 начинает протекать ток, создавая смещение на переходе эмиттер-база транзистора VT3, транзистор открывается и подключает нагрузку, загорается светодиод VD1. Далее, через резистор R4 также будет протекать достаточный ток для создания напряжения смещения в базе транзистора VT1, открывая его. На коллекторе VT1 установится высокий потенциал и через резистор R3 поступит на базу VT2, создавая положительную обратную связь. Вся схема перейдёт в устойчивое состояние (ВКЛ). При повторном нажатии кнопки SB1 разряженный конденсатор C1 зашунтирует резистор R6 и переход база-эмиттер VT2, транзистор закроется, а вместе с ним закроются VT1 и VT3. Нагрузка обесточится и схема перейдёт в начальное состояние (ОТКЛ).

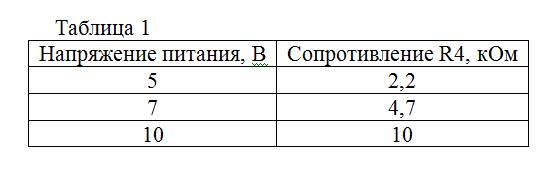

Настройка схемы сводится к подбору резистора R4 для обеспечения достаточной глубины положительной обратной связи триггера на VT1-VT2. Параметры резистора R4 в зависимости от напряжения источника питания представлены в таблице 1.
