Електронний сувенір Котик

Увага початківцям радіолюбителям пропонується проста у виготовленні конструкція приладу, що поєднує в собі звуковий і світловий ефект.

Ідея пристрою полягає в тому, що при натисканні кнопки починають видаватися звуки, що імітують мявкання, і два світлодіоди, розташовані на місці очей у зображеного на одній зі стінок корпусу кота, починають по черзі мигати в такт видаваним звукам.

Тепер розберемося в роботі пристрою

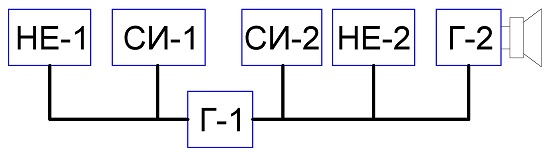

Блок-схема конструкції виглядає так:

Вона складається з:

1) Керуючого генератора Г-1, представленого симетричним мультивібратором, обидва керуючих елементи якого зібрані за схемою складного транзистора:

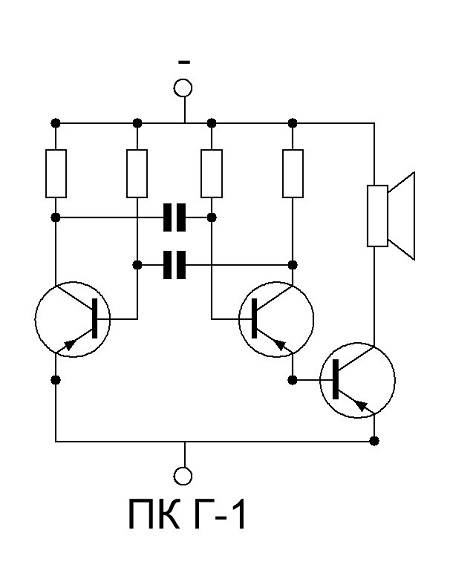

2) Звукового генератора Г-2, зібраного за схемою також симетричного мультивібратору, але вже з одним складним транзистором, навантаженням якого є низькоомна динамічна головка:

3) Світлодіодних індикаторів СІ-1 і СІ-2, що представляють собою світлодіоди, включені за схемою з токообмежувальним резистором:

Його опір розраховується за формулою:

Rогр..=(Uи.п.-Uсв.)/Iсв.

де:

• Rогр.-опір обмежувального резистора, Ом
• Uи.п.-напруга живлення, В
• Uсв.-напруга світлодіода, В
• Iсв.-струм споживання світлодіода, А

Потужність мінімальна - 0,125-0,25 Вт.

4) Накопичувальних ємностей НЕ-1 і НЕ-2, представлених електролітичними конденсаторами ємністю 1000 мкФ, друга з яких і обумовлює "мяв-ефект", суть якого полягає в плавному розряді конденсатора, включеного паралельно звуковому генератору, частота якого досить сильно залежить від напруги його живлення.

Тобто мявкання здійснюється за наступним алгоритмом:

1. На блок Г-2, НЕ-2 і СІ-2 подається короткочасне живлення від Г-1, що призводить до генерації звуку, заряду конденсатора блоку НЕ-2 і загорянню світлодіода.

2. На блоки Г-2, НЕ-2 і СІ-2 перестає подаватися напруга від Г-1, і тоді конденсатор починає розряджатися і живить блоки Г-2 і СІ-2, його напруга поступово падає. Це призводить до зниження частоти Г-2 і зменшення яскравості світлодіода.

Далі цикл повторюється.

Щоб уравняти світловий ефект обох світлодіодів, паралельно СІ-1 також підключений конденсатор тієї ж ємності в складі блоку НЕ-1, а для остаточного схожості потрібно додати паралельно СІ-1 еквівалентний Г-2 з навантаженням резистор.

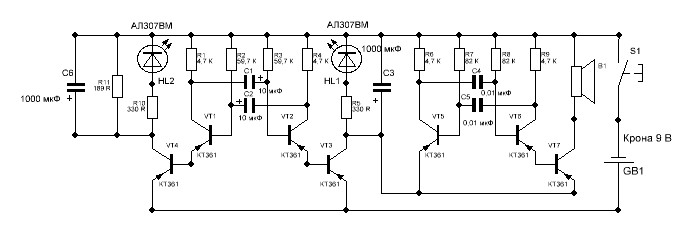

Отже, повна принципова схема пристрою виглядає так:

Експериментальний варіант був зібраний на германиевих транзисторах МП39-МП42. Для зменшення габаритів і з метою адаптації схеми для середньостатистичного радіолюбителя, який не має доступу до вже практично раритетним радіодеталям, остаточний варіант (друкована плата якого і додається) виконав на досить поширених кремнієвих транзисторах КТ361.

З ними пристрій також працює, але для корекції роботи потрібно, слідуючи наведеній нижче таблиці, налаштувати конструкцію:

Налаштовувані елементи	Налаштовуваний параметр
R2,R3	Частота мявкання і миготіння "очей"
C3,C6	Тривалість "мявкання", діапазон частот, задіяних у "мяв-ефекті", діапазон інтенсивності світіння "очей"

Для кожного комплекту транзисторів величини підбираних елементів індивідуальні. Також не забудьте виміряти струм, споживаний Г-2 з навантаженням і, обчисливши опір, підібрати еквівалентний резистор R11.

Живлення здійснюється від батарейки "Крона".

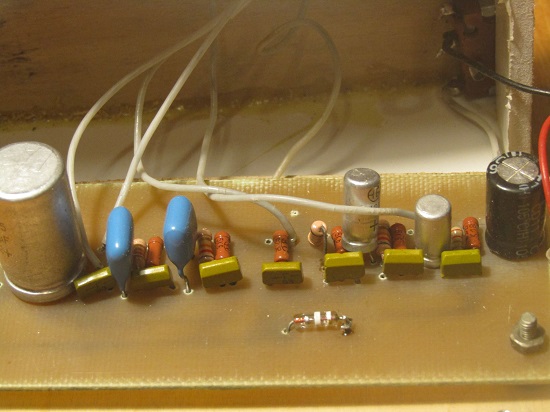

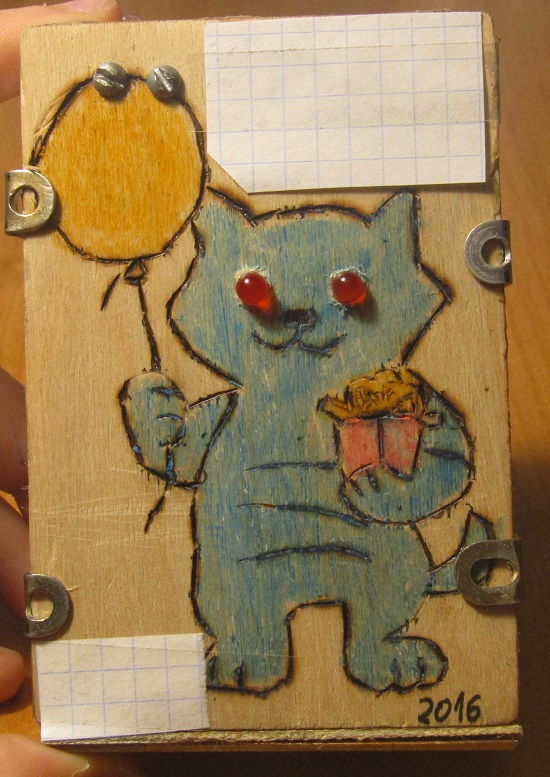

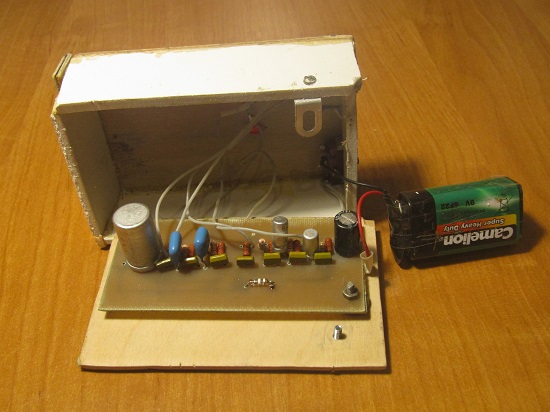

Плата акуратно розміщується в компактному корпусі. Далі вона проводами з"єднується з кнопкою, динаміком, роз"ємом батарейки та двома світлодіодами. Останні вставляються в просвердлені в лицьовій панелі отвори, що відповідають "очам" кота, зображеного на цій самій панелі.

Список радіоелементів

Обозначення	Тип	Номінал	Кількість	Примітка
VT1-VT7	Біполярний транзистор	КТ361А	7	Будь-який малопотужний p-n-p
C1, C2	Електролітичний конденсатор	10 мкФ	2	К50-35
C4, C5	Конденсатор	0.01 мкФ	2	К73-17
C3, C6	Електролітичний конденсатор	1000 мкФ	2	К50-35
R1, R4, R6, R9	Резистор	4.7 кОм	4	МЛТ 0,125-0,25 Вт
R2, R3	Резистор	59.7 кОм	2
R5, R10	Резистор	330 Ом	2
R7, R8	Резистор	82 кОм	2
R11	Резистор	189 Ом	1
HL1, HL2	Світлодіод	АЛ307ВМ	2	Планета-СІД
B1	Динамік	0.025ГД-1	1	будь-який малогабаритний на 4-50 R
S1	Кнопка	МП3-1	1	будь-яка малопотужна
GB1	Батарейка	крона	1	Космос
