Двохрівневий мультивибратор

Багато, свої перші кроки в радіолюбительстві починають з різних мигалок і моргалок, і дана схема не є винятком. Початківці часто бояться мікросхем, тому ця схема повністю виконана на транзисторах, резисторах і конденсаторах.

Справність схеми перевірена неодноразово.

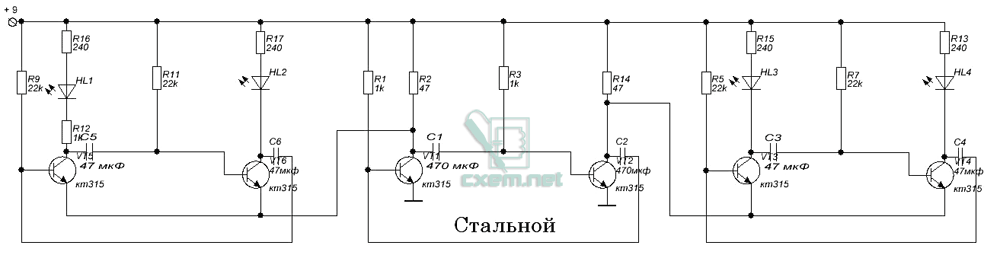

Схема представляє собою 3 мультивібратори, де головний перемикає додаткові два. Швидкість їх перемикання залежить від С1 і С2, частота миготіння світлодіодів від С3, С4, С5 і С6. Для електролітичних конденсаторів, плюс з'єднується з колектором транзистора.

Ємностями конденсаторів можна грати, експериментуючи з частотою.

Потужність всіх резисторів 0.5 Вт, напруга конденсаторів не менше 6 вольт.

Замість КТ315 можна поставити: КТ801, КТ802, КТ805 та інші NPN транзистори з коефіцієнтом посилення більше 30. Можна використовувати й PNP-транзистори, але тоді потрібно змінити полярність живлення, і відповідно перевернути конденсатори та світлодіоди.

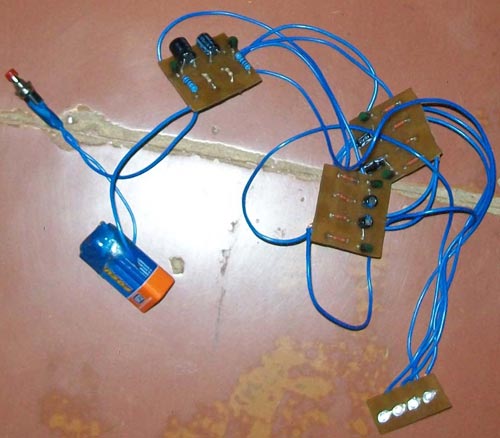

Доданий файл друкованої плати містить 2 плати. Плата «Прилади» - це плата мультивібратора, вона виготовляється в трьох примірниках, для трьох мультивібраторів відповідно. Плата «Світ.панель» призначена для встановлення світлодіодів.
