Теорія та практика використання таймера 555. Частина друга.

Частина друга. Практична.

В цій частині ми продовжимо їздити по ваших мізках на таймері 555, однак вже з практичної точки зору - розглянемо конкретні схеми включення мікросхеми.
Отже,

Схема 1:

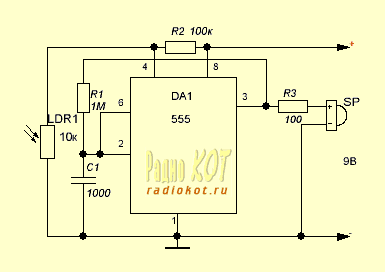

Ця схема починає працювати (пищати), якщо з якихось причин раптом стане темно. Тобто, на фоторезистор LDR1 перестане потрапляти світло або світловий потік зменшиться до певного критичного рівня.

Схема 2:

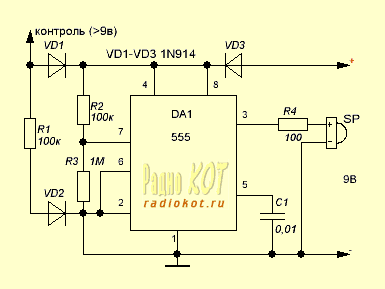

Ця схема призначена для збудження слухового нерва в тому випадку, якщо напруга на вході "Контроль" впаде нижче 9 вольт.

Схема 3:

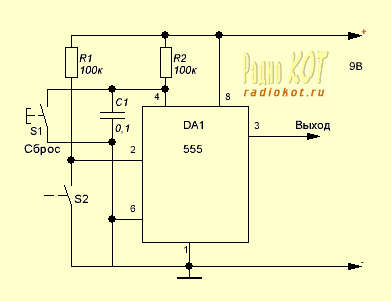

Найпростіший вид вузла сигналізації. Якщо датчик S2 замкнеться, на виході таймера з'явиться високий рівень і залишиться таким, навіть якщо датчик повернеться в початковий стан. Повернути низький рівень на виході мікросхеми можна кнопкою "Скидання".

Схема 4:

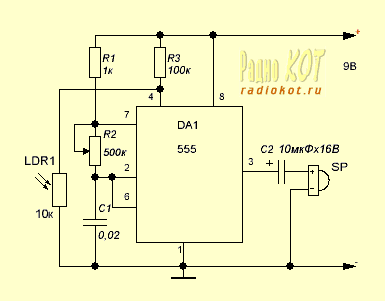

Аналогічна Схемі 1, правда можна підстроювати частоту тону пищання резистором R2.

Схема 5:

Метроном. Видає рівномірне тікання, щоб початкуючі музиканти не збивалися з ритму, ну або добре спали. Частота тиков підстроюється резистором R1.

Схема 6:

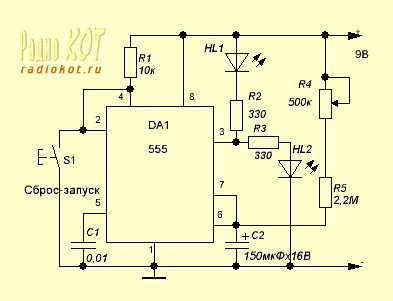

10-хвилинний таймер. Запускається натисканням на кнопку "Скидання-Запуск", при цьому загоряється світлодіод HL2, наприклад - зелений. По закінченні часового інтервалу, загориться світлодіод HL1, наприклад - червоний. Інтервал можна підстроїти резистором R4.

Завантажити друковану плату у форматі LAY (надіслав: Мартиненко Саша)

Схема 7:

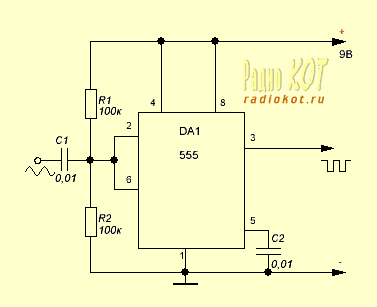

Триггер Шмітта. Корисна річ, якщо вам потрібно отримати прямокутні імпульси з синусоїдального сигналу, навіть спотвореного і зашумленого.

Схема 8:

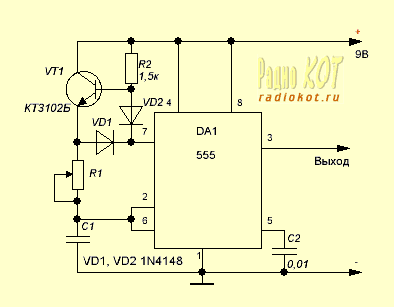

Генератор підвищеної точності і стабільності. Частота підстроюється резистором R1. Діоди - будь-які германієві. Можна також застосувати діоди Шотткі.

Схема 9:

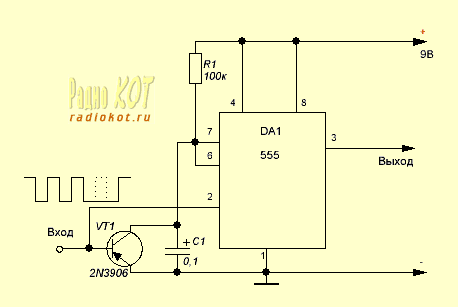

Детектор пропущених імпульсів. Транзистор можна замінити на вітчизняний КТ3107.

Схема 10:

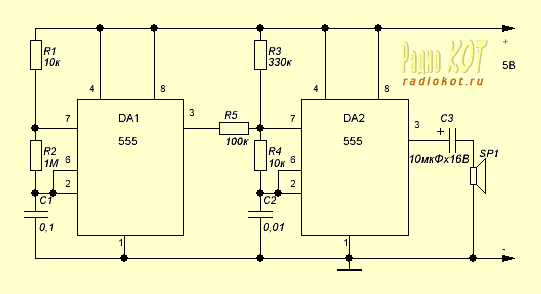

Двохтональна сирена. Цікава схема для експериментів з включенням двох таймерів одночасно.
