Суматори

Суматор призначений для арифметичного складання двох чисел. З принципу складання багаторазрядних двійкових чисел випливає, що в кожному i-му розряді знаходиться сума трьох чисел за модулем два (доданків A_i, A_i і переносу, що надійшов з молодшого розряду P_i), і формується сигнал переносу в старший розряд Р_i+1. Для прикладу проаналізуємо таблицю істинності одноразрядного суматора і запишемо логічні вирази для вихідних величин
S=A(-B)(-P₀)/(-A)B(-P₀)/(-A)(-B)P₀/ABP₀
P_i+1=AB(-P₀)/A(-B)(-P₀)/(-A)BP₀/ABP₀

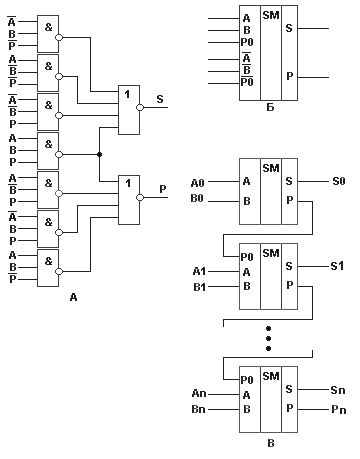

За цими функціями можна побудувати суматор на елементах І та АБО. Малюнок 1,а. Символічне зображення одноразрядного суматора наведено на малюнку 1,б. Для складання двох багаторазрядних двійкових чисел використовують багаторазрядні суматори, які представляють собою в найпростішому вигляді послідовне з'єднання одноразрядних суматорів малюнок 1,в.
