Генератор прямокутних імпульсів на NE555

555 — аналогова інтегральна мікросхема, універсальний таймер — пристрій для формування (генерації) одиничних та повторюваних імпульсів зі стабільними часовими характеристиками. Використовується для побудови різних генераторів, модуляторів, реле часу, порогових пристроїв та інших вузлів електронної апаратури. Як приклади використання мікросхеми-таймера можна вказати функції відновлення цифрового сигналу, спотвореного в лініях зв'язку, фільтри дрібезга, двопозиційні регулятори в системах автоматичного регулювання, імпульсні перетворювачі електроенергії, пристрої широтно-імпульсного регулювання, таймери тощо.

У цій статті розповім про побудову генератора на цій мікросхемі. Як зазначено вище, ми вже знаємо, що мікросхема формує повторювані імпульси зі стабільними часовими характеристиками, нам це й потрібно.

Схема включення в астабільному режимі. На малюнку нижче це показано.

Оскільки у нас генератор імпульсів, то ми повинні знати їх приблизну частоту. Яку ми розраховуємо за формулою.

Значення R1 та R2 підставляються в Омах, C - у фарадах, частота виходить у Герцах.
Час між початком кожного наступного імпульсу називається періодом і позначається буквою t. Воно складається з тривалості самого імпульсу - t1 та проміжку між імпульсами - t2. t = t1+t2.

Частота та період - поняття обернені одне до одного, і залежність між ними наступна:
f = 1/t.
t1 і t2, звісно, також можна і потрібно порахувати. Ось так:
t1 = 0.693(R1+R2)C;
t2 = 0.693R2C;

З теорією закінчили, так що приступимо до практики.

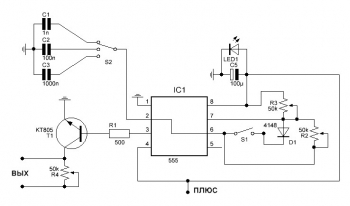

Розробив простеньку схему з доступними всім деталями.

Розповім про її особливості. Як вже багато хто зрозумів, перемикач S2 використовується для перемикання робочої частоти. Транзистор КТ805 використовується для посилення сигналу (встановити на невеликий радіатор). Резистор R4 слугує для регулювання струму вихідного сигналу. Сама мікросхема слугує генератором. Ширину та частоту робочих імпульсів змінюємо резисторами R3 та R2. Діод слугує для збільшення ширини імпульсів (можна взагалі виключити). Також є шунт і індикатор роботи, для нього використовується світлодіод зі вбудованим обмежувачем струму (можна використовувати звичайний світлодіод, обмеживши струм резистором у 1 кОм). Власне, це все, далі покажу, як виглядає робочий пристрій.

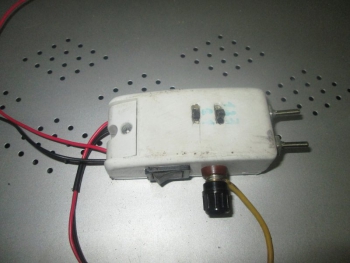

Вид зверху, видно перемикачі робочої частоти.

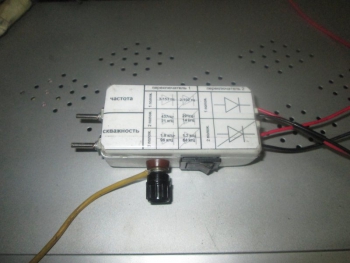

Знизу прикріпив памятку.

Цими підстроювальними резисторами регулюється ширина та частота (на памятці видно їх позначення).

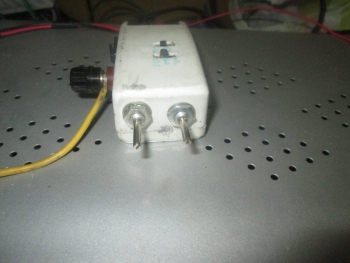

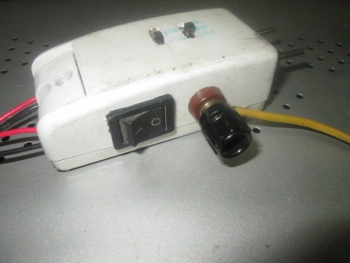

Збоку вимикач живлення та вихід сигналу.
