REM-контроль для різних пристроїв

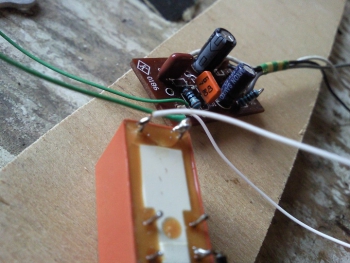

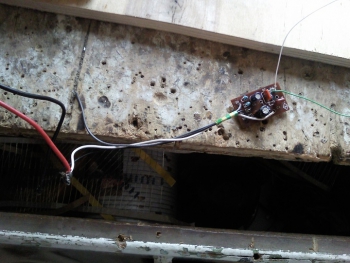

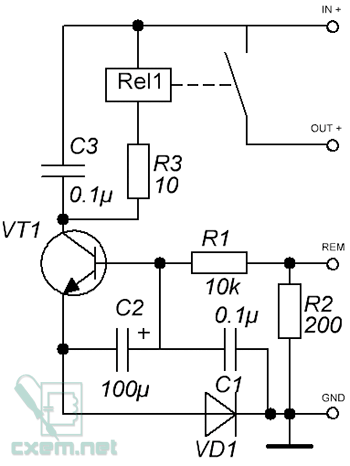

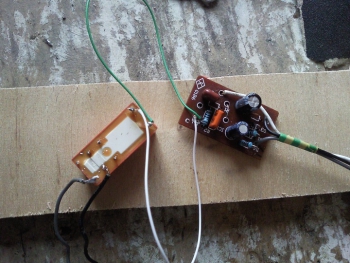

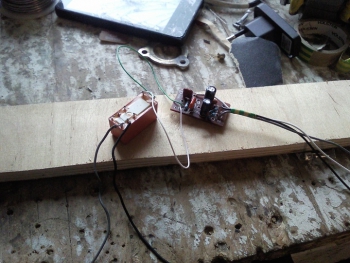

Часто ми стикаємося з проблемою підключення навантаження, особливо якщо навантаження високоольтне, а керуюче напруження низьке з низьким струмом віддачі. Для цих цілей була розроблена схема управління навантаженням, яку ви з легкістю зможете повторити. Цю схему я розробляв для управління УНЧ в автомобілі. Живлення схеми 12 вольт (ви ж можете переробити схему під будь-яке напруження), провід "REM-контроль" підключається до автомагнітоли або "+" живлення. У даній схемі застосовується реле 5 вольт, але також вона працює з реле на 12 вольт. Я вам викладаю два варіанти друкованої плати (Sprint-Layout6.0) і також фотографії пристрою плат і схеми в JPEG. Саме пристрій перевірено і працює стабільно, я збирав за другим варіантом плати. У кого будуть якісь пропозиції - пишіть

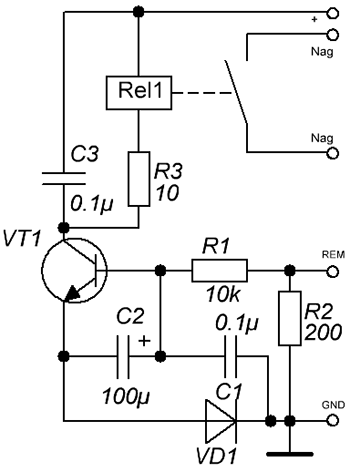

Також трохи виправлена схема і друкована плата. Якщо напруга живлення плати 12 вольт (припустимо), а підключена навантаження 220 вольт

Список радіоелементів
