Ємнісне реле

Охоронна сигналізація, перемикачі для побутових пристроїв, датчики контролю на виробничому конвеєрі - ось лише невелика частина сфери застосування цього ємнісного реле. Його можна використовувати, наприклад, у простій побутовій автоматиці: сів у крісло — увімкнувся торшер, зазвучала музика, запрацював вентилятор і т.п. Словом, область застосування цього реле підкаже фантазія, творча думка самих радіолюбителів.

Радіус дії реле залежить від точності налаштування конденсатора С1, а також від конструкції датчика. У автора максимальна відстань, на яку реагує реле, дорівнює 50 см.

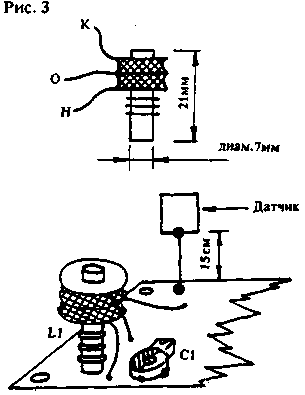

Катушка L1 намотана на багатосекційному полістироловому каркасі від контурів транзисторних радіоприймачів і містить 500 витків (250 + 250) з відводом від середини дроту ПЕЛ-0,12мм. Намотка — внавал.

Датчик встановлюється перпендикулярно площині друкованої плати. Він являє собою відрізок ізольованого монтажного проводу довжиною від 15 до 100 см, або квадрат, виконаний з такого ж проводу, зі сторонами від 15 см до 1м.

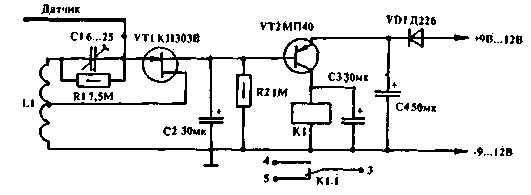

Конденсатор С1 — типу КПК-М, решта — типу К50-6. В якості реле вибрано РЕС-10, паспорт РС4.524.312, можна також застосувати РЕС-10, паспорт РС4.524.303, або РЕС-55А, паспорт 0602. Діод VD1 можна виключити, оскільки він необхідний лише для захисту схеми від випадкової зміни полярності живлення.

Налаштовується ємнісне реле конденсатором С1. Спочатку ротор С1 необхідно встановити в положення мінімальної ємності. при цьому спрацює реле К1. Потім ротор повільно повертають у сторону збільшення ємності до вимкнення реле К1. Чим менша ємність підстроєного конденсатора, тим чутливіше ємнісне реле і більше відстань, на яку датчик здатен реагувати на об'єкт. При налаштуванні конденсатора корпус тіла та руку з діелектричною викруткою необхідно тримати на можливо більшій відстані від плати.
