Сирена повітряної тривоги

Пропоную схему імітації сирени повітряної тривоги. У класичному конструктиві такі сирени виконуються механічно, і тон залежить від швидкості обертання ротора, для чого його плавно розкручують і дозволяють зменшити оберти. У нашому ж випадку буде використовуватися аналогічна система, але в електронному еквіваленті - тональність генератора буде "крутитися" за допомогою управління ГУНом (генератор, керований напругою) іншим низькочастотним генератором.

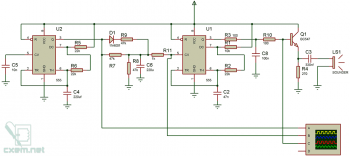

На схемі вище на U2 зібрано перший генератор наднизької частоти за стандартною для NE555 схемою. Резистори R5 і R6 та конденсатор C4 утворюють часозадаючу ланцюг. 5 вивід зашунтований конденсаторами для запобігання впливу зовнішніх перешкод на генерацію. Вивід R підключений до шини живлення. З 3 виводу сигнал надходить на коригуючу ланцюг. Конденсатор C6 заряджається через резистор R7, який утворює дільник разом з R8, і ланцюг, утворений D1 і R9. Розряджається конденсатор через R7 і R8. Напруга з конденсатора керує частотою другого генератора, керованого напругою, за допомогою виводу Control. Чим більше напруга на цьому виводі - тим менша частота. На виході генератора ланцюг R3, R10 і C8 трохи згладжують прямокутні імпульси по кутах. Далі йде емісійний повторювач на транзисторі Q1, у якого R4 є навантажувальним, а C3 фільтрує постійну складову.

Друкована плата

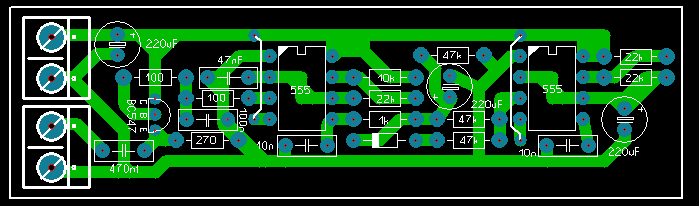

Друкована плата виконана в програмі Sprint-Layout 5 і має наступний вигляд:

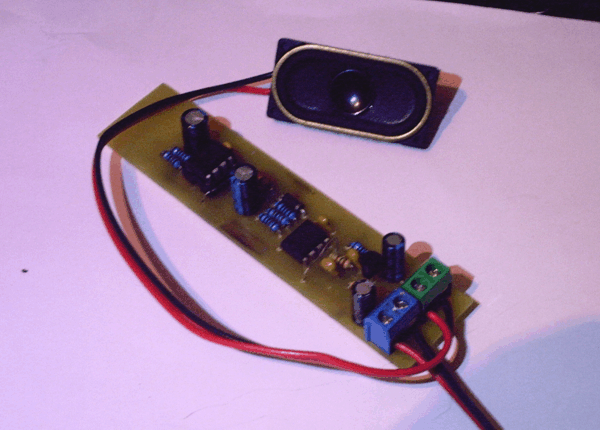

Фото готового пристрою та відео роботи

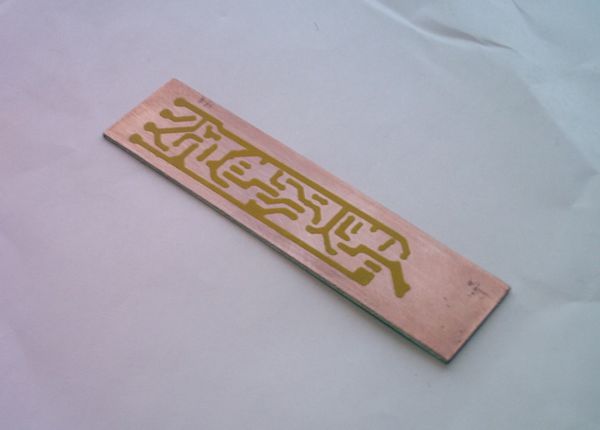

Плата була виконана за допомогою шаблона, вирізаного плоттером з плівки Oracal.

До статті додається проект в Proteus з установленим осцилоскопом. Там ви можете подивитися графіки й краще зрозуміти роботу схеми.

Список радіоелементів
