Сирена на спеціалізованій мікросхемі SC1006

Мікросхеми серії LC9806, LC9801, GE6061, GE6063, GE6065A, GE6065, H0263A були розроблені спеціально для сигналізацій. На жаль, в інтернеті занадто мало інформації про мікросхеми. Сьогодні ми трохи заповнимо цей пробіл.

Мікросхеми мають досить хороші показники і можуть працювати в широкому діапазоні живлячих напруг. Але радиться живити мікросхеми напругою не більше 5 вольт, в деяких мікросхемах немає вбудованого стабілітрона, тому перш ніж почати збірку такої сигналізації, раджу подивитися даташит на мікросхему.

В моєму варіанті використана мікросхема SC1006 (див. даташит), яка має вбудований стабілітрон, що дає можливість живити її безпосередньо від автомобільного акумулятора (оскільки мікросхеми спочатку були розроблені для автомобільних сигналізацій).

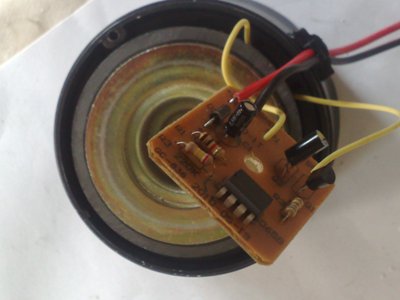

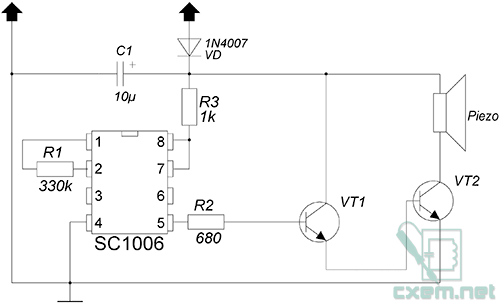

Сигнал можна знімати з 5-ої або 6-ої ноги мікросхеми, різниці немає, потім сигнал підсилюється і подається на п'єзоелемент. П'єзоелемент може бути замінений практично будь-якою ВЧ головкою.
Транзистори додаткового підсилювача можна заміняти на вітчизняні. VT1 може бути замінений на будь-які малопотужні (КТ315/3102, можна використовувати також транзистори середньої потужності - КТ815/817), з імпортних можна ставити С9014/18 або аналогічні. VT2 - основний підсилювальний ключ, отже, його потрібно підібрати трохи потужніше. Підійдуть буквально будь-які транзистори зворотної провідності середньої потужності (КТ815/817, можна також використовувати більш потужні - КТ805/819).

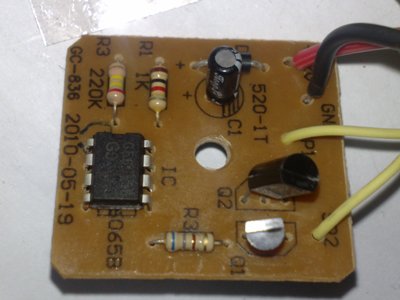

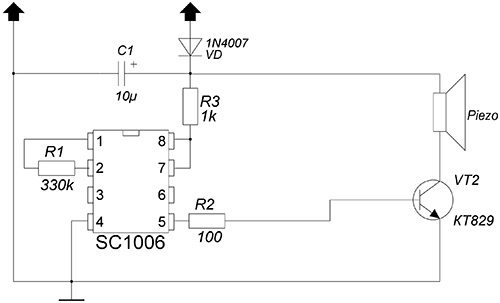

Можна всю схему додаткового підсилювача замінити на один складний транзистор (КТ829 та інші).
В такому випадку, схема буде виглядати так:

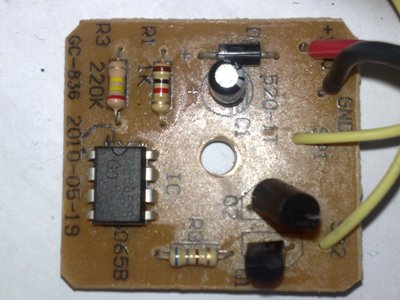

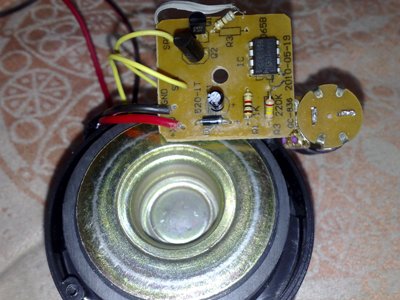

Резистор R1 можна замінити на підстроювальний з опором 1МОм. Вертіння цього резистора можна регулювати тривалість імпульсів, цим зміниться звук сирени.
