Сповіщувач СТЕКЛО-3

Звідкись «в тумбочці» виявився сповіщувач СТЕКЛО-3 ІО329-4. Зовсім не пам'ятаю, хто його приніс, але треба вважати, що принесли, щоб «подивитися». Але пам'ятаю, що такого ще не розбирав. Ну що ж, значить, прийшов час подивитися…

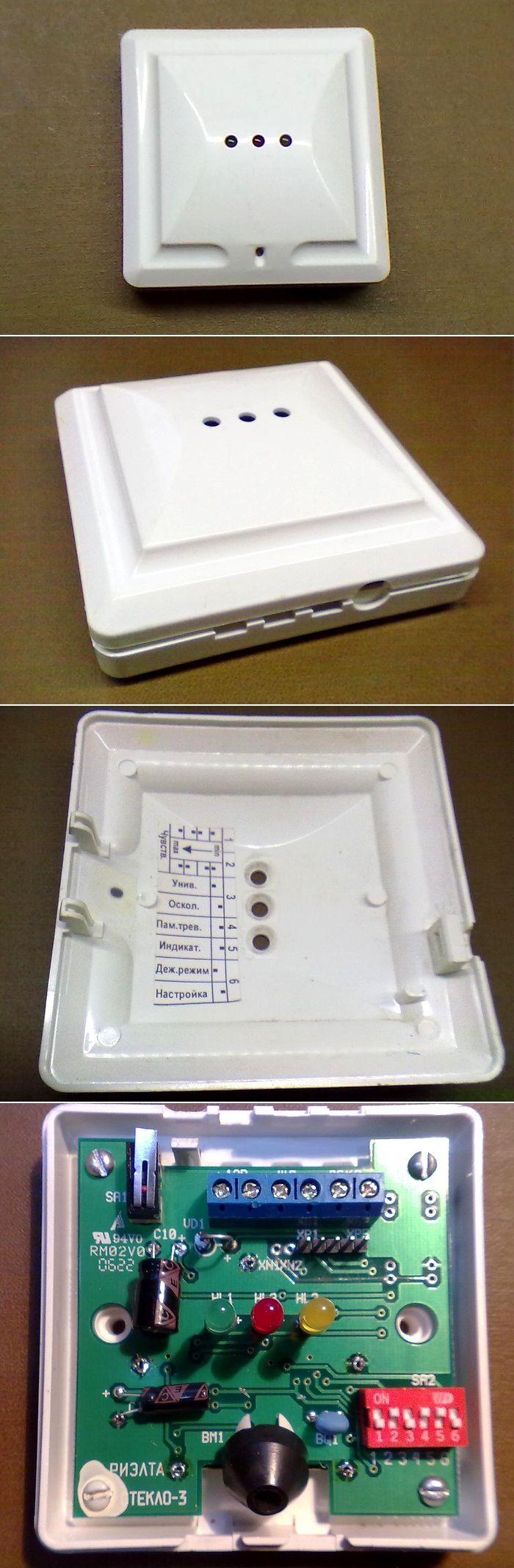

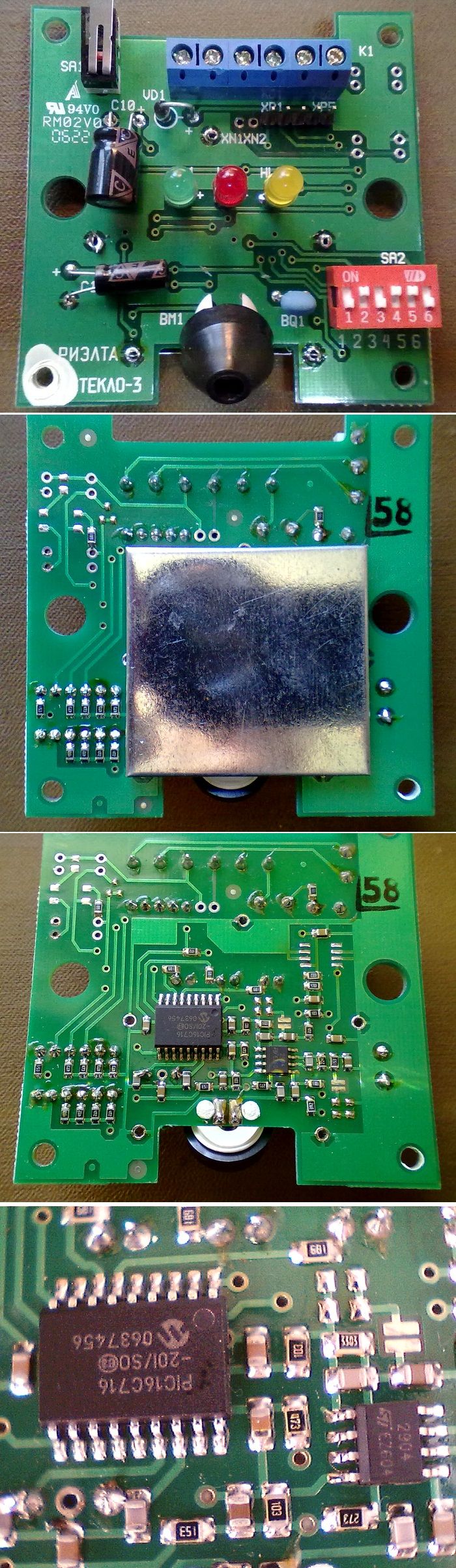

Спочатку фото зовнішнього вигляду (рис.1) та плати (рис.2).

Рис.1

Рис.2

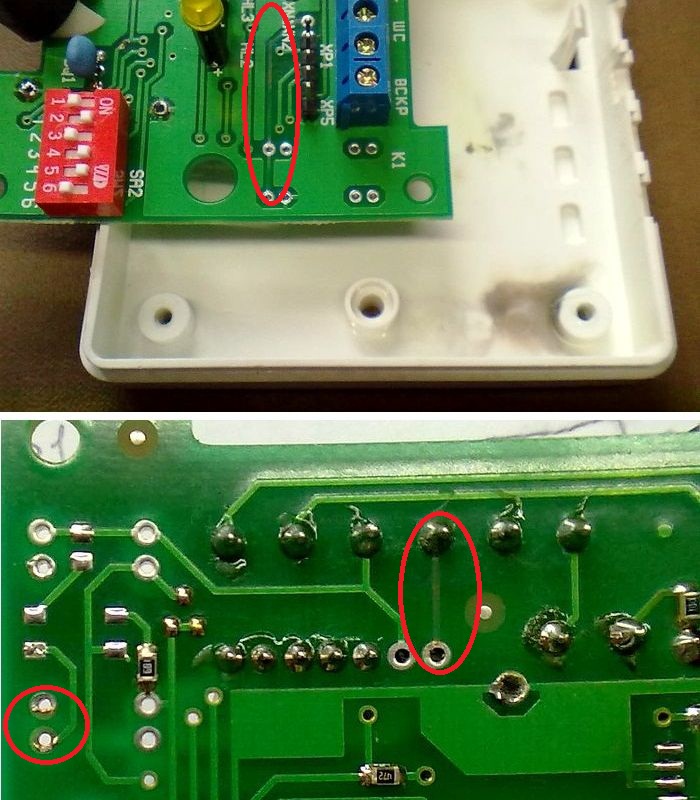

Після виймання плати з корпусу, на його дні видно сліди сажі, і при уважному розгляді плати стає зрозуміло, що доріжки лінії шлейфа сигналізації випарувалися (рис.3). Треба вважати, це наслідки грози або якогось іншого високовольтного пробою.

Рис.3

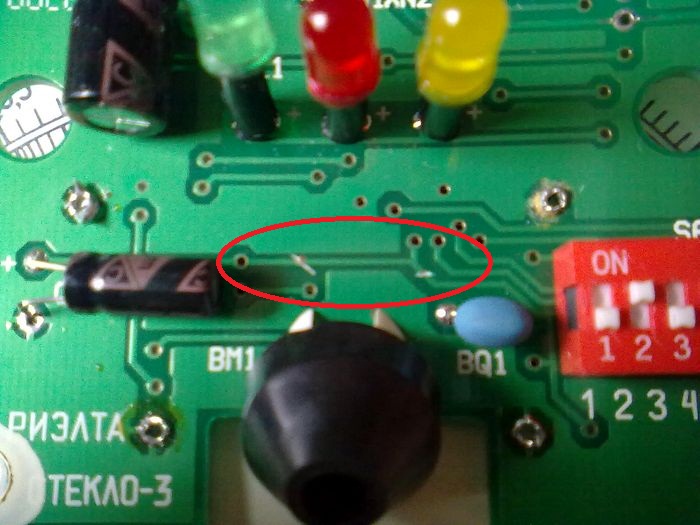

На платі зі сторони установки вивідних елементів видно два місця порізу доріжок (рис.4). Також видно, що екрануючий кожух вже хтось випаїв, і зараз він просто вставлений виводами в отвори. Але під ним нічого згорілого не видно, і нових місць пайок немає.

Рис.4

При випаївці PIC-контролера та прозвонці його виводів живлення, тестер показав опір менше 1 Ом. Треба вважати, на цьому ремонт можна закінчити. Залишилося схему срисувати.

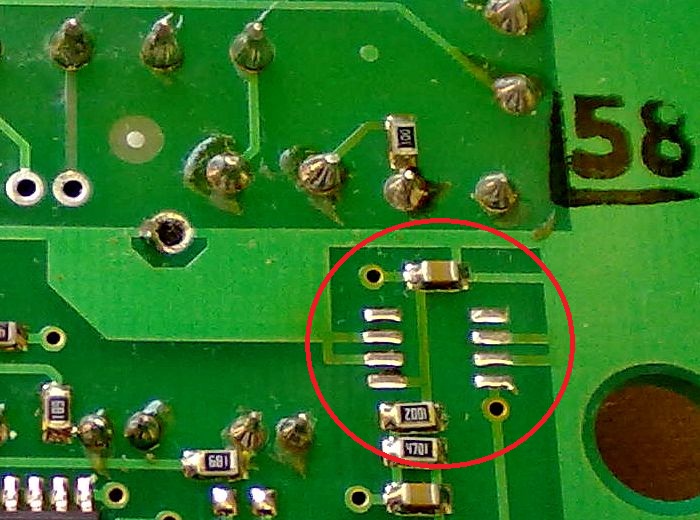

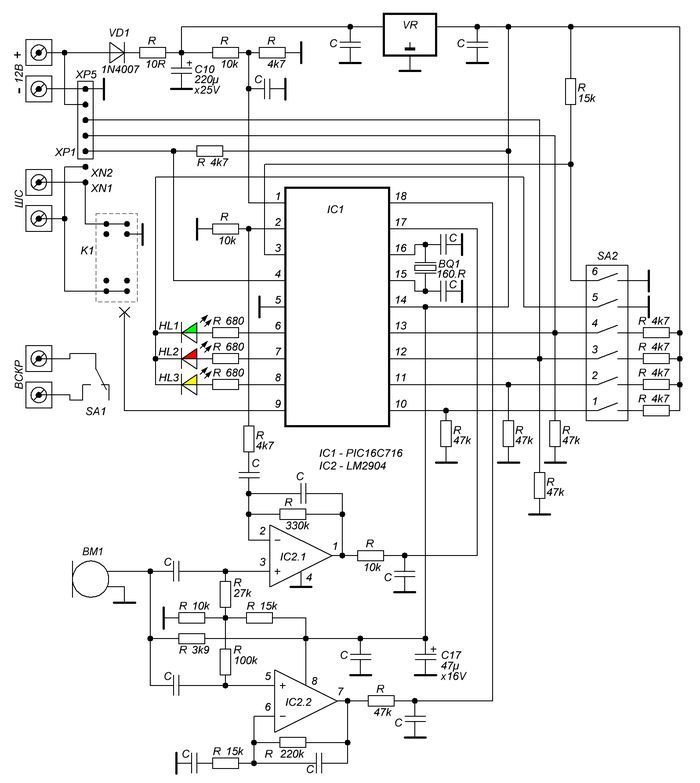

Але при срисовуванні не вдалося зрозуміти, як організовано живлення PIC-контролера та операційних підсилювачів – на платі відсутня мікросхема стабілізатора (рис.5). Контактні площадки залужені так рівно і акуратно, як ніби тут нічого і не було. Ніяких інших елементів, здатних якось перетворити або хоча б «поділити» +12 В на +5 В, не знайдено. Але якщо встановити стабілізатор типу 78L0х в СМД-виконанні, то схема буде виглядати як на малюнку 6. Окрім стабілізатора, на платі відсутнє реле та захисний діод (видно на рис.2).

Рис.5

Рис.6

На акустичному датчику BM1 жодних опізнавальних знаків не видно. Усі СМД елементи не мають порядкової маркування на платі, тому складати перелік елементів немає сенсу.

У прикріплених файлах знаходяться інструкція з установки та супровідна етикетка сповіщувача «Стекло-3».

Андрій Гольцов, r9o-11, м. Іскітим
