Сповіщувач ШОРОХ-2 ІО313-5

Цього разу в руки потрапив охоронний поверхневий вібраційний датчик ІО313-5 «ШОРОХ-2». Дивимося, як він влаштований.

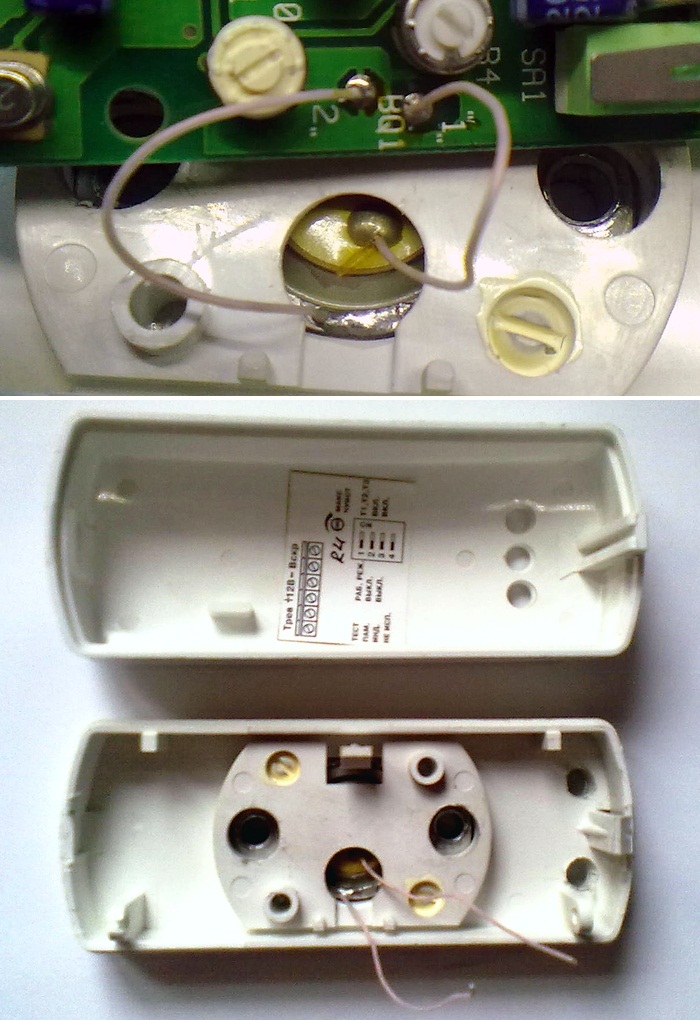

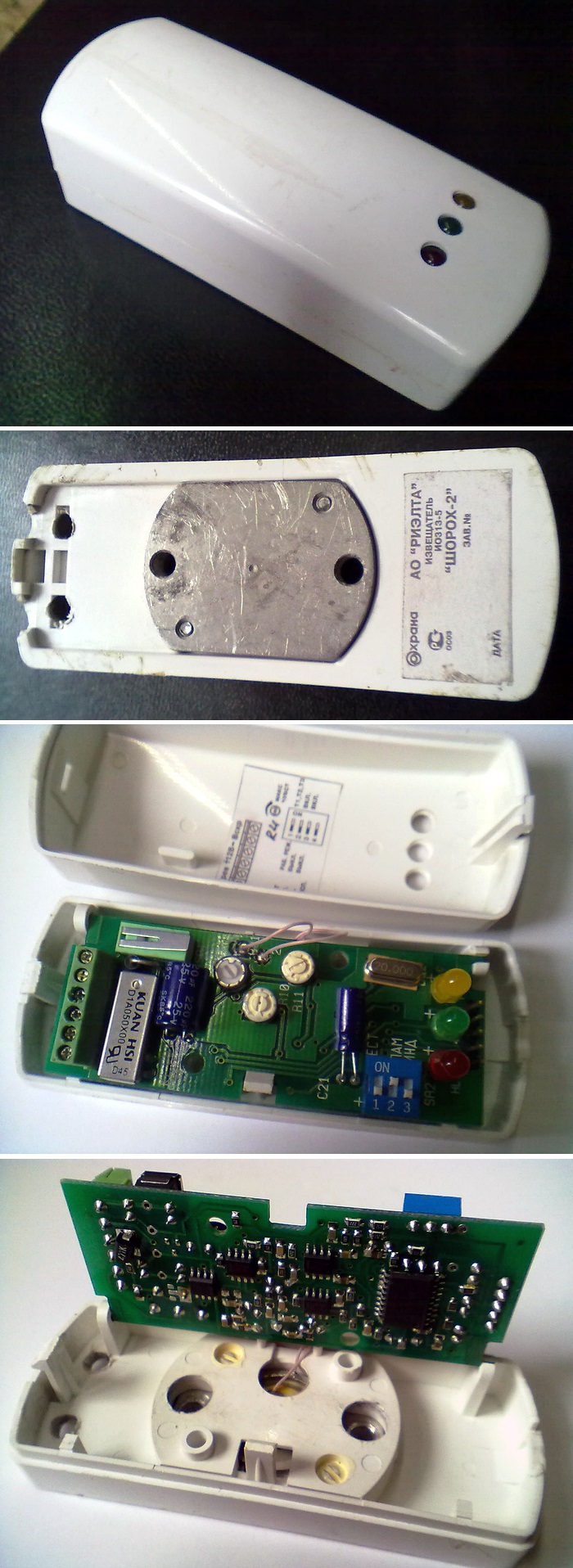

На рис.1 – зовнішній вигляд. Корпус складається з двох половинок. Якщо зняти верхню і віджати пластикову защіпку, що утримує плату, то, повернувши плату, отримуємо доступ до отворів для кріплення датчика на робочу поверхню і до зворотного боку друкованої плати. Від неї йдуть два проводи до датчика вібрації (він дуже схожий на п'єзоелемент). Проводи можна відпаяти, а як їх потім припаювати, видно на рис.2 – провід від внутрішньої частини датчика йде до «1», від зовнішньої – до «2».

Рис.1

Рис.2

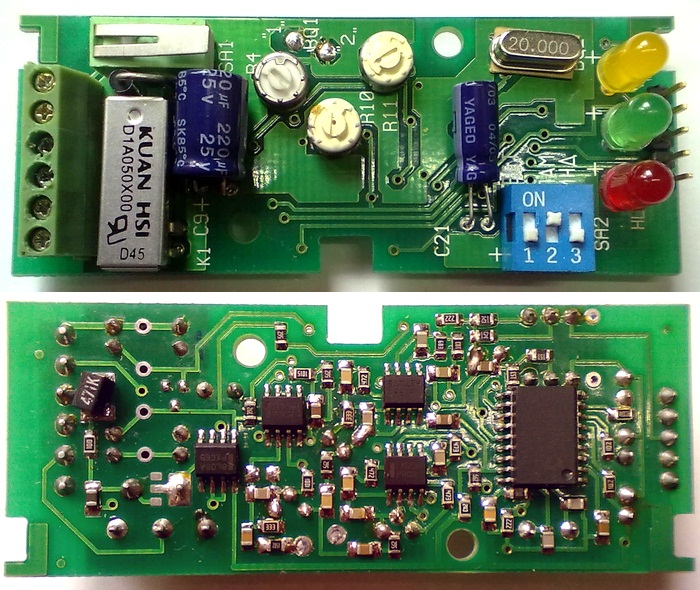

Вид на плату – на рис.3. Позначення і нумерація елементів є тільки на стороні установки «вивідних» деталей, у «smd» елементів якісь позначення відсутні.

Рис.3

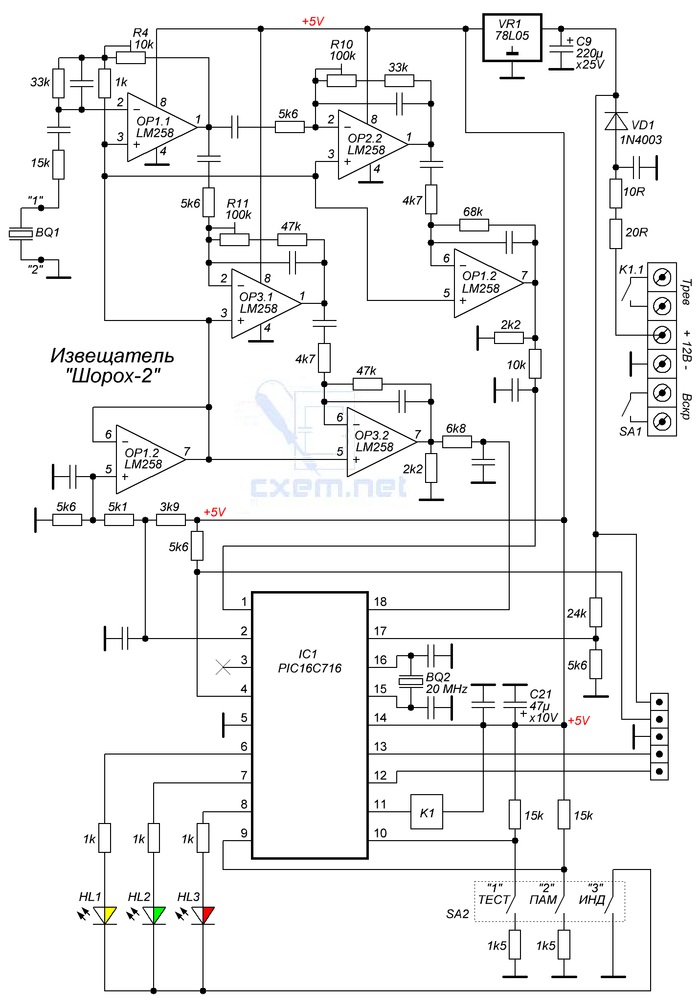

З плати була срисована схема (рис.4). Величини ємності керамічних конденсаторів невідомі, але їх можна припустити, виходячи з місця установки. Наприклад, стоячі «по живленню» можуть бути від 47 нФ до 100 нФ, у ланцюгах тактового генератора мікросхеми PIC16C716 – від 15 пФ до 33 пФ. Деякі складнощі можуть бути з конденсаторами, що стоять між каскадами і в ланцюгах зворотного зв'язку, але можна спробувати все це змоделювати в симуляторах (наприклад, у RFSimm99).

Рис.4

На всякий випадок у програмі Sprint-Layout була намальована друкована плата (файл знаходиться в додатку).

Спробував прочитати мікросхему PIC16C716, але нічого не вийшло (з PIC-ами раніше справи не мав і, можливо, не розібрався з підключенням або з установками в програмі PonyProg2000).

Документація на датчик, знайдена в мережі, також знаходиться в додатках до тексту.

Андрій Гольцов, r9o-11, м. Іскітим
