Схема сигналізації з оповіщенням через мобільний телефон

Ця схема сигналізації призначена для захисту приміщень та інших об'єктів від несанкціонованого проникнення на їх територію.  Має захист від відключення живлення зовнішньої мережі та затримку за часом, для можливості власнику деактивувати захист. Складається вона, як видно на схемі, з: інфрачервоного датчика руху, акумуляторної батареї- «12V», реле: «REL1», «REL2», «REL3», «REL4» і «REL5».  Кнопок з фіксацією: «SW1» і «SW2», Резисторів- «R1», «R2», «R3», «R4», «R5» і «R6». Конденсатора «С». Тиристорів: «D1», «D2» і «D3». Транзисторів: «TR1», «TR2» і «TR3». Світлодіода «LED». Мобільного телефона і блоку сирени- «SP». Принцип роботи цієї схеми наступний.

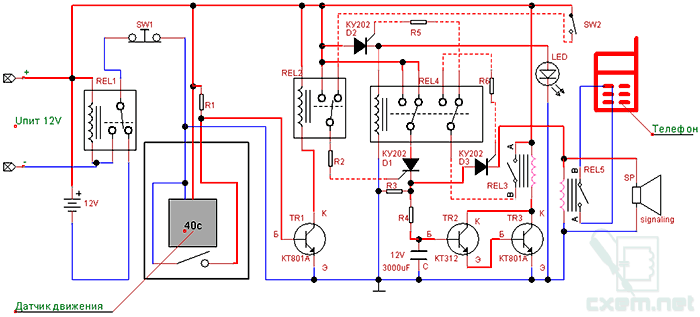

Схема сигналізації

При натисканні на кнопку «SW1», активується інфрачервоний датчик руху і дає затримку до замикання внутрішніх контактів 40 секунд (Поки контакти датчика руху не замкнуться, транзистор «TR1» не закриється). Через резистор «R1» відкривається транзистор «TR1», що призводить до спрацьовування реле «REL2». Через резистор «R2» подається напруга на керуючий елемент тиристора «D1». Через «D1» йде зарядка конденсатора «С». Поки конденсатор «С» не зарядиться, (приблизний час зарядки конденсатора «С» за даними параметрами, трохи більше хвилини) транзистори «TR2» і «TR3» будуть закриті. Після зарядки конденсатора відбувається відкриття транзисторів «TR2» і «TR3». Через «TR3» відбувається спрацьовування реле «REL3». Через контакти реле «REL3» і резистор «R5» на керуючий елемент тиристора «D2» подається напруга, що призводить до: спрацьовування реле «REL4», включення світлодіода «LED», відключенню тиристора «D1», відключенню реле «REL3» і переходу цієї схеми в активний режим, за рахунок перемикання другої групи контактів реле «REL4» з резистора «R5» на резистор «R6».

При спрацьовуванні датчика руху або замиканні контакту «SW2», через резистор «R1» відкривається транзистор «TR1», що призводить до спрацьовування реле «REL2». Через резистор «R2» подається напруга на керуючий елемент тиристора «D1». Через «D1» йде зарядка конденсатора «С». Після зарядки конденсатора відбувається відкриття транзисторів «TR2» і «TR3». Через «TR3» відбувається спрацьовування реле «REL3». Через контакти реле «REL3» і резистор «R6» на керуючий елемент тиристора «D3» подається напруга, що призводить до: спрацьовування через тиристор «D3»: реле «REL5» і включення блоку сирени- «SP». Через контакти реле «REL5» відбувається імітація натискання клавіші мобільного телефона і виклику заданого номера на клавіші, до якої припаяні виводи з реле «REL5». Для відключення і (або)  скидання роботи схеми необхідно натиснути кнопку «SW1».

Список радіоелементів

Позначення Тип Номінал Кількість Примітка
D1, D2, D3 Тиристор & Симістор
КУ202Е
3 Можна використовувати і інші
TR1, TR3 Біполярний транзистор
КТ801А
1 NPN
TR2 Біполярний транзистор
КТ312Б
1 NPN
LED Світлодіод Мигаючий, 12В 1
REL1-REL3, REL5 Реле BS-115C-12A-12VDC BESTAR 4 12В
REL4 Реле Sanyou DSY2Y 1 12В
R1 Резистор
1 кОм
1
R2, R5, R6 Резистор
100 Ом
3
R3 Резистор
300 Ом
1
R4 Резистор
480 кОм
1
SW1 Кнопка з фіксацією 1
SW2 Касательный контакт 1
Датчик руху Інфрачервоний датчик руху 1 12В. Працює на розмикання
Телефон Мобільний телефон 1 Повинна бути функція "Гарячі клавіші" або "Швидкий набір"
SP Сигналізуючий пристрій 12В 1
12V Акумуляторна батарея 12В 1
