Схема ІК сповіщувача Рапід

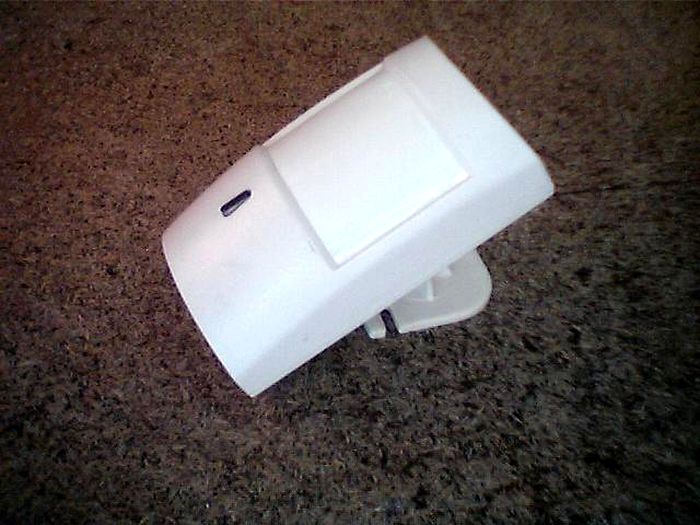

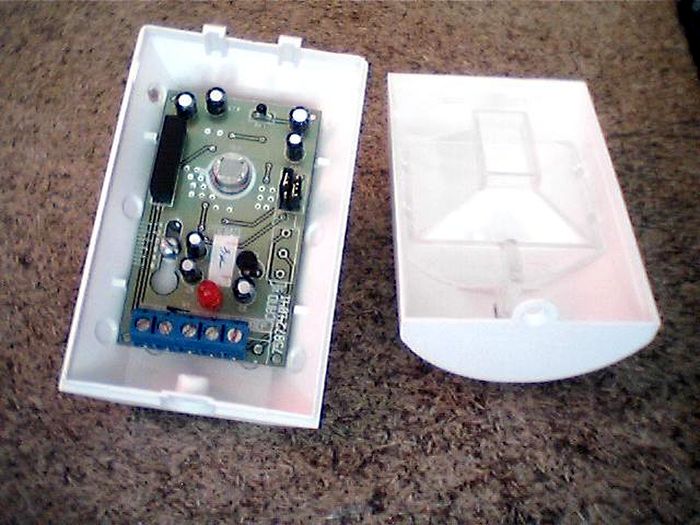

Попав у руки "Охоронний об'ємний оптико-електронний «Рапід»". Треба подивитися, як влаштований, тобто провести його реверс інжиніринг.

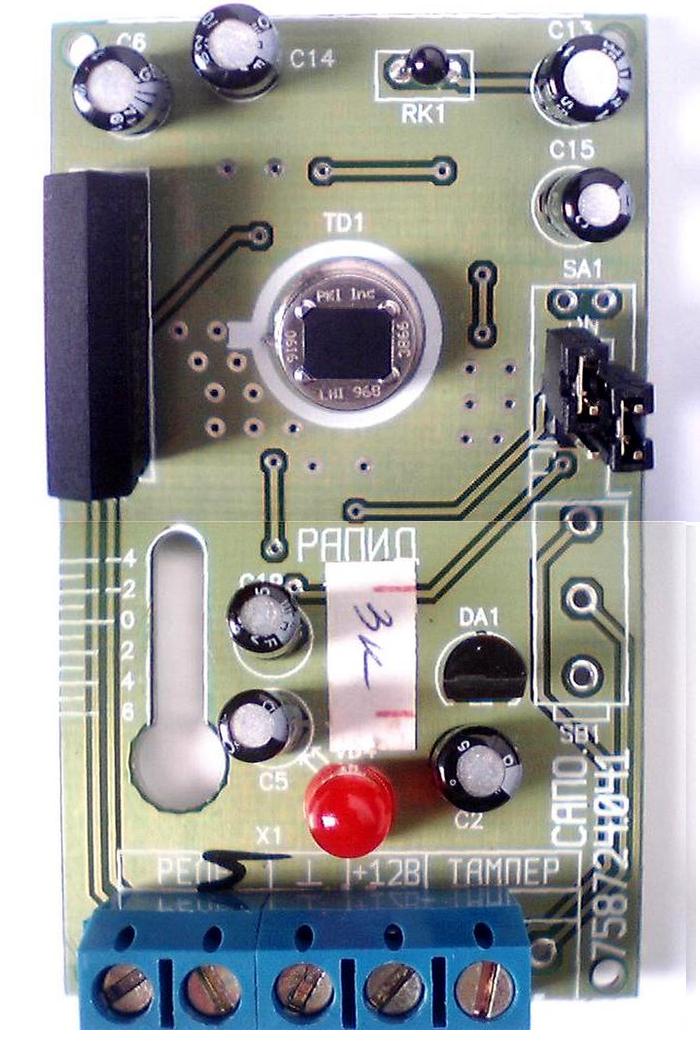

На платі зі сторони установки «вивідних» деталей є маркування САПО 758724.041, перемикач SB1 «ТАМПЕР» і один з виводів роз'єму Х1 відсутні, захисту від вскриття корпусу сигналізатора немає (фотографії плати "зібрані" з двох, тому помітно деяке несумісність доріжок, але втрат ніяких немає):

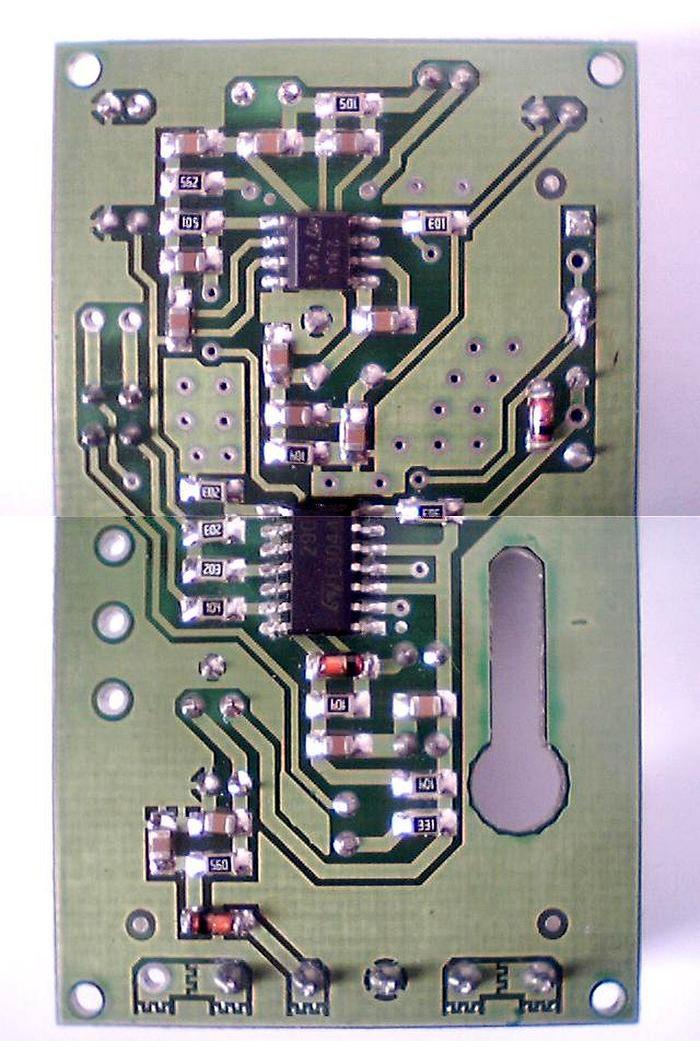

На стороні з деталями поверхневого монтажу ніяких маркувань немає:

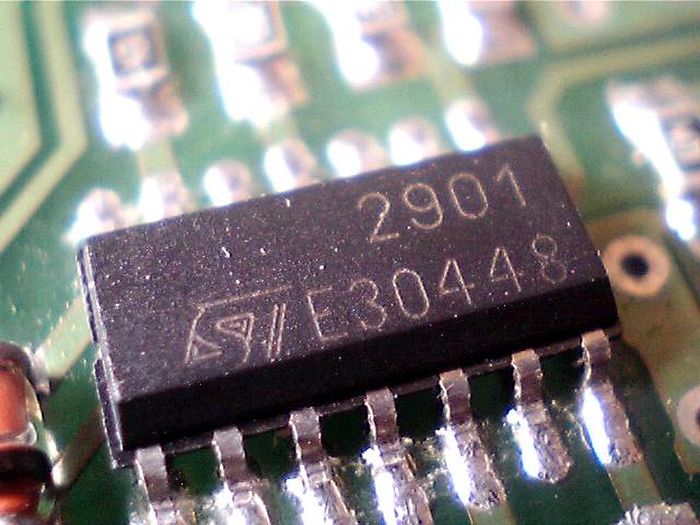

Мікросхема з чотирнадцятьма виводами і з маркуванням 2901:

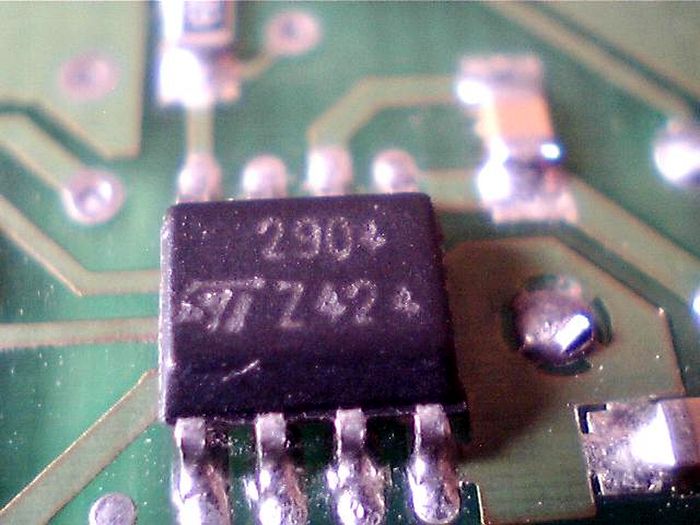

Восьмививодна мікросхема з маркуванням 2904:

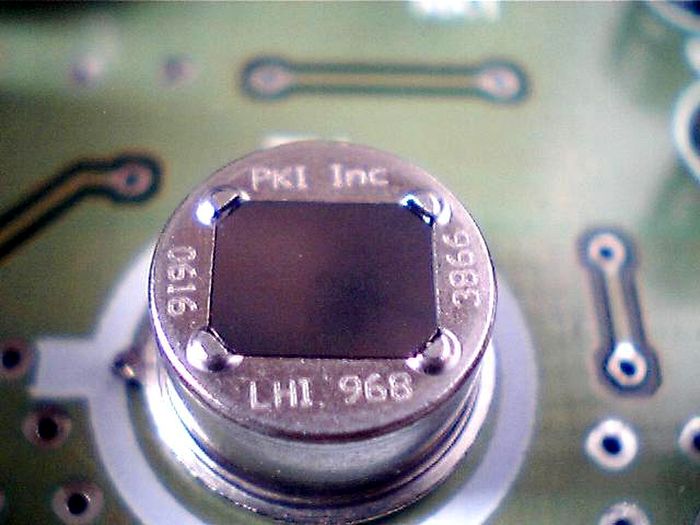

Піроелектричний інфрачервоний детектор LHI 968:

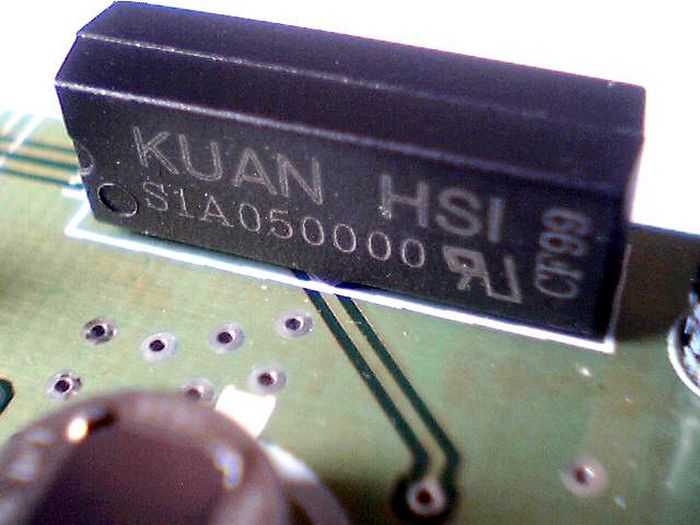

Реле S1A050000 з нормально-розімкнутими контактами:

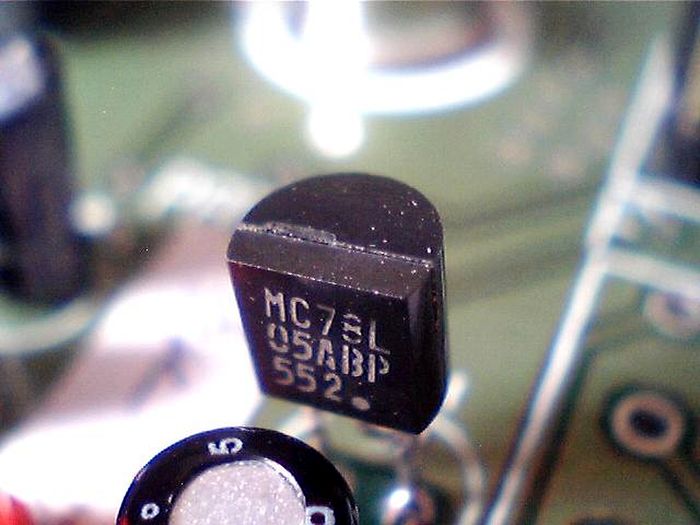

Стабілізація живлення всієї схеми зроблена на мікросхемі 78L05:

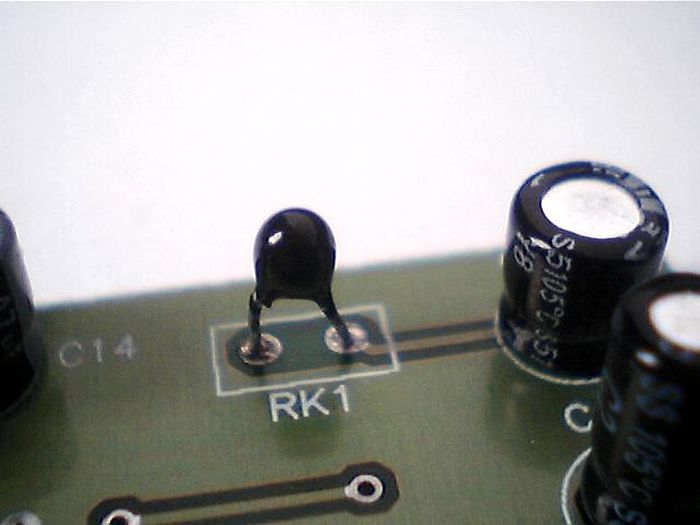

Невеликий терморезистор RK1 окуклений у чорному блискучому пластмасі:

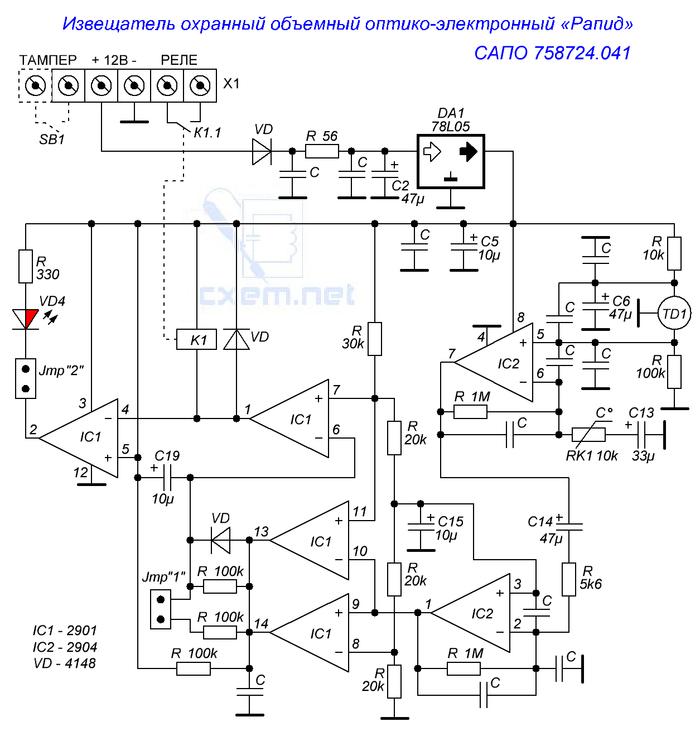

На схемі не позначені порядкові номера діодів, резисторів і керамічних конденсаторів.

В додатку до тексту є файл розводки друкованої плати у форматі програми Sprint-Layout (вид зроблений зі сторони установки SMD-компонентів, для виготовлення за лазерно-утюжною технологією потрібно включити «дзеркальний» режим):

Андрій Гольцов, r9o-11, м. Іскітим, вересень 2018

Список радіоелементів

Обозначення Тип Номінал Кількість Примітка
Перелік тільки пронумерованих елементів
DA1 Лінійний регулятор
MC78L05AB
1
IC1 Компаратор
LM2901
1
IC2 Операційний підсилювач
LM2904
1
VD4 Світлодіод
АЛ307БМ
1
TD1 Піроелемент LHI 968 1
K1 Реле S1A050000 1
RK1 Терморезистор B57861-S 103F40 1
C2, C6, C14 Електролітичний конденсатор 47 мкФ. 16 В 3
C5, C15, C19 Електролітичний конденсатор 10 мкФ. 16 В 3
C13 Електролітичний конденсатор 33 мкФ. 16 В 1
X1 Роз'єм TB301-03 2
