Ремонт пістолета стражник МР461 (на CD4093)

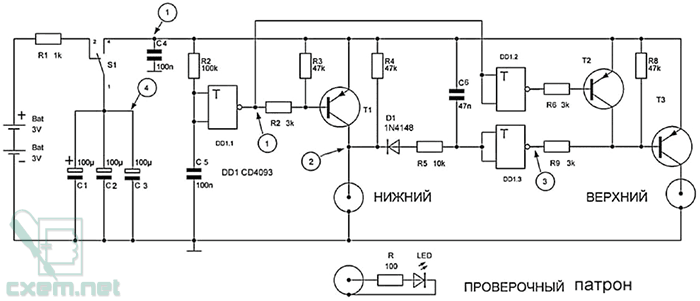

Схема працює так: конденсатори С1-С3 заряджаються через R1=1кОм до U=6,6В. При натисканні на курок – кнопка S1 напруга з конденсаторів надходить на схему. DD1.1, R2,С5 формують імпульс затримки 15мс, це необхідно для опитування і запам'ятовування стану патронів. При наявності нижнього патрону відбувається запам'ятовування за час Т=0,5мс на конденсаторі С6 і елементі DD1.3. Забороняючий сигнал ”1” для верхнього патрону. Для нижнього патрону через 15 мс приходить дозволяючий сигнал ”0”. Затримка пострілу на 15 мс ніяк не відображається на якості пострілу і не відчувається стрілком. Для зменшення часу перезарядки С1-С3 R1 краще зменшити з 1к до 100-300 Ом. При відпусканні курка С5, С6  розряджаються через внутрішні діоди DD1 за час порядку 0,1мс.

Схема працездатна в широкому діапазоні живлячих напруг від 3 В до 15 В. Мікросхема CD4093 досить надійна і випускається давно. Транзистор Т2 будь-який р-n-р з посиленням >100. Вирізати конденсатори і перерізати доріжки на заводській платі не потрібно. При налаштуванні подвійних імпульсів не виявлено. Дозволена енергія кулі (60дж) після ремонту не змінюється. Працездатність перевірена не одним пострілом!­­

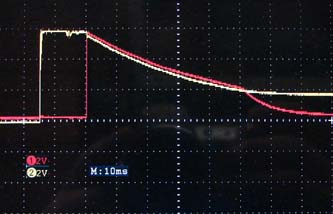

Фіг.1. Жовтий промінь живлення С4 .червоний промінь DD1.1 вих.

Фіг.2. На колекторі Т1,Т2, жовтий промінь живлення С4

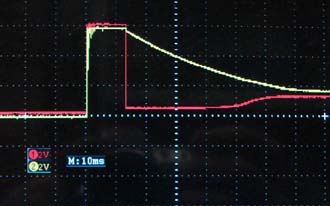

Фіг.3. DD1.3 вихід (червоний промінь),   жовтий промінь живлення С4

Фіг.4. На конденсаторах С1-С3

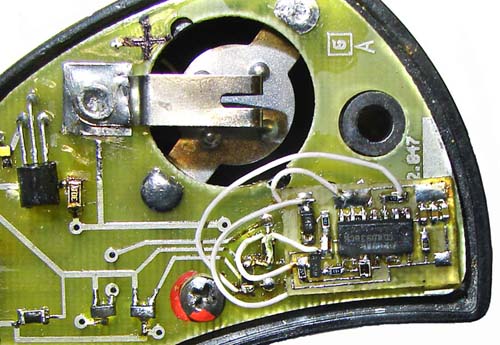

Рис.1 Установлена плата

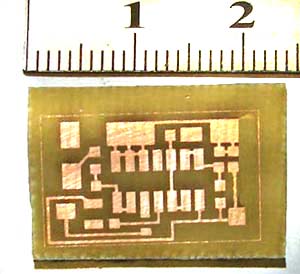

Рис.2 Друкована плата
