Ремонт пістолета Стражник МР-461

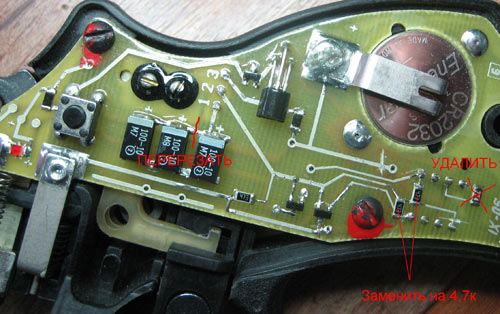

Ремонт полягає в необхідності заміни штатного вкрай ненадійного заводського контролера! Відкушуємо штатний контролер, він знаходиться з зворотного боку плати, і міняємо резистори в базах транзисторів з 47к на 4,7 к, видаляємо непотрібний резистор згідно фото. Виготовляємо плату під контролер tiny25, зашиваємо програму, змінюємо заводські налаштування fuse, потрібно встановити внутрішній генератор 6,4 мГц і прибрати поділ на 8 CKDIV8. На новий контролер живлення буде подаватися після натискання на курок, цим ми значно продовжуємо термін служби батарейок. Частину схеми контролю рівня заряду батарейок залишаємо без змін.

У процесі вимірювань з'ясувалося, що час розряду трьох танталових конденсаторів по 100 мкФ становить десь 250-300 мс і при дребеззі контакту програма встигає запуститися двічі, через що відбувався подвійний постріл (перевірено реально). Встановлення більш тривалих затримок у програмі призводило до небажаних результатів. Тому, перерізавши доріжку згідно фото, залишаємо один танталовий конденсатор на 100 мкФ. Цим було скорочено час роботи контролера десь до 50 мс, цього цілком достатньо для нормальної роботи МР-461. Роботоздатність перевірена не одним пострілом!

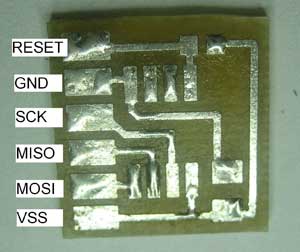

Розташування висновків (див. малюнок нижче):
+ живлення
Перевірка нижнього (mosi)
RESET
Загальний
Верхній патрон (sck)
Нижній патрон (miso)

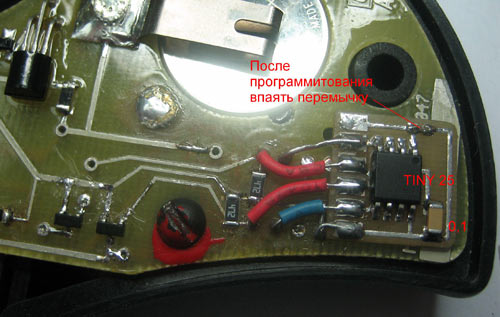

Зовнішній вигляд пістолета після доробки:

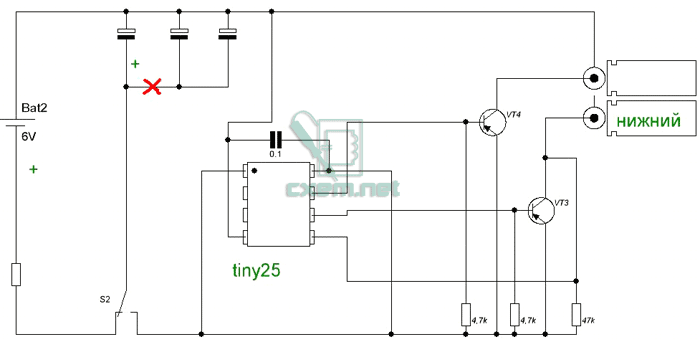

Принципова схема:

Прошивку HEX, файли у форматі LAY ви можете завантажити нижче

Автор: Сергій Нейверт (neyvert [собака] mail.ru)
