Радіочастотний шукач підслуховуючих пристроїв

Сьогодні кожен може придбати або зібрати самостійно радіомікрофон, а також телефонний радіопрослуховуючий пристрій. Якщо ви займаєтеся бізнесом, то іноді необхідна впевненість в тому, що ваша розмова в квартирі або офісі не прослуховується. Адже від дотримання комерційної таємниці часто залежить успіх справи.

Зазвичай радіопідслуховуючі пристрої ("жучки") випромінюють на одній частоті в діапазоні 30...500 МГц невелику потужність (до 5 мВт). Іноді такі пристрої працюють у сплячому режимі: вмикаються на передачу при наявності шуму в приміщенні (що забезпечує економічність витрат енергії елементів живлення) або ж при знятті телефонної трубки. "Жучки" можуть мати постійне живлення від мережі 220 В — в цьому випадку вони розташовуються всередині розеток або перехідних трійників.

Послуги спеціалістів з пошуку таких закладок коштують досить дорого. Самостійно розбирати та оглядати всі електроприлади — займе дуже багато часу і не гарантує успіх (електричну лампочку не розбереш, а в ній може знаходитися радіомікрофон).

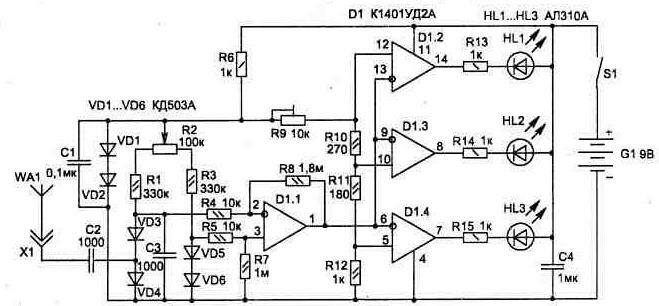

Рис. 3.41

Простий пристрій, яке може вам допомогти в виявленні підслуховуючих пристроїв, наведено на рис. 3.41.

Схема є широкосмуговим містковим детектором ВЧ напруги, який перекриває діапазон частот 1...200 МГц (при використанні в якості VD1...VD6 діодів СВЧ діапазону робоча смуга може бути розширена) і дозволяє виявляти "жучки" на відстані приблизно 0,5...1 м (це залежить від потужності передавача).

Відомо, що вимірювання ВЧ напруг з рівнем менше 0,5 В ускладнено тим, що вже при 0,2...0,3 В всі напівпровідникові діоди при детектуванні стають неефективними через особливість їх вольт-амперної характеристики.

У даній схемі застосований відомий спосіб вимірювання малих змінних напруг з використанням збалансованого діодно-резистивного моста. Невеликий струм, що протікає через діоди VD3, VD4, покращує умови детектування (підвищує чутливість) і дозволяє відсунути нижню межу рівня вимірюваних напруг до 20 мВ при рівномірній амплітудно-частотній характеристиці.

Діоди VD5, VD6 утворюють друге плече моста і забезпечують термостабілізацію схеми. На елементах мікросхеми D1.2...D1.4 зібрані трирівневі компаратори, до виходів яких підключені світлодіодні індикатори HL1...HL3.

Діоди VD1, VD2 застосовані як стабілізатори напруги 1,4 В, що необхідно для стабільної роботи схеми в широкому діапазоні зміни живлячих напруг.

Застосування пристрою вимагає певних навичок, оскільки схема досить чутлива і здатна ловити поблизу будь-які радіовипромінювання, наприклад роботу гетеродина приймача або телевізора, а також вторинне переизлучення токопровідними поверхнями.

Для полегшення пошуку "жучка" використовують змінні антени з різною довжиною (рис. 3.42), які дозволяють знизити чутливість схеми.

Рис. 3.42

При використанні пристрою, після його ввімкнення, необхідно резистором R2 досягти світіння індикатора HL3. Цим ми встановлюємо рівень початкової чутливості відносно фону. При піднесенні антени до джерела радіовипромінювання повинні починати світитися світлодіоди HL2 і HL1 по мірі збільшення амплітуди прийнятого сигналу.

Регулювання схеми підстроювальним резистором R9 виконують один раз (при початковій налаштуванні пристрою від нього залежить рівень порогів чутливості компараторів).

Живиться схема від акумулятора 7Д-0.125Д або батареї типу "Крона" і зберігає працездатність при зміні живлення від 6 до 10В.

У схемі застосовані: змінні резистори R2 типу СПЗ-36 (багатооборотний), R9 типу СПЗ-19а, інші резистори — типу С2-23; конденсатори С1...С4 типу К10-17; гніздо Х1 типу Г4,0, вимикач S1 типу ПД-9-2.

Світлодіоди можна замінити на будь-які з серії КІП (при малому споживаному струмі вони світять досить яскраво).

Конструктивне виконання схеми може бути будь-яким, наприклад у вигляді записної книжки (при використанні плоских акумуляторів).
