Простий електронний кодовий замок

Пристрій, який я описую в цій статті, називається кодовим замком. Однак навряд чи воно може застосовуватися для захисту від несанкціонованого доступу куди-небудь у реальному житті. Стаття покликана допомогти початківцям розібратися з мікросхемами стандартної логіки, одна з яких застосована в даній схемі. Схема вкрай проста у розумінні та виготовленні, основний блок складається з всього однієї мікросхеми та п'яти однакових резисторів. Також, для виготовлення пристрою знадобляться десять кнопок без фіксації, джерело живлення та виконавчий пристрій (наприклад, реле або світлодіод).

Отже, повний список:

  1. Мікросхема К155ЛА3
  2. Резистор 100 Ом – 5 шт
  3. Кнопки без фіксації – не менше 5 штук
  4. Напруга живлення – 6 В
  5. Кероване пристрій – світлодіод, реле тощо.

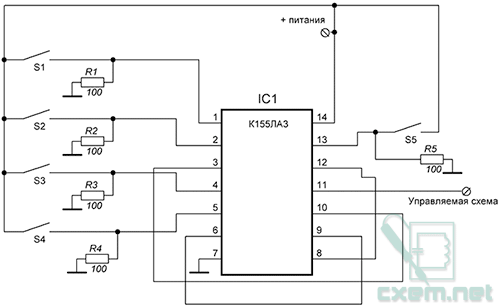

Принципова схема пристрою зображена нижче, паралельно S5 можна ставити безкінечно багато ключів.

Схема простого електронного кодового замка

Схема здається складною, але це не так. Якщо пояснити в двох словах, то на 11 виході буде логічний нуль тоді і тільки тоді, коли кнопки S1-S4 замкнуті, а S5 і їй паралельні розімкнуті. Чому так? Мікросхема включає 4 елементи 2І-НЕ. Коли S1-S4 замкнуті, на виходах 3 і 6 перших двох логічних елементів з'являться логічні нулі, які встановлюються на входах 9 і 10 третього логічного елемента. Це створює логічну одиницю на виході 8. Вона передається на 12 вхід четвертого елемента. Якщо S5 не замкнутий, на виході буде логічна одиниця, а якщо замкнутий, то нуль. Для тих, хто хоч трохи знайомий з алгеброю логіки, думаю, все зрозуміло.

Простий електронний кодовий замок

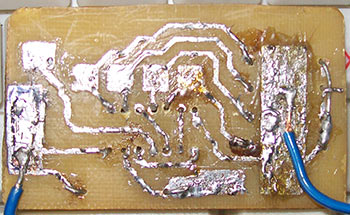

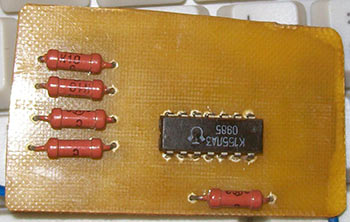

Плата

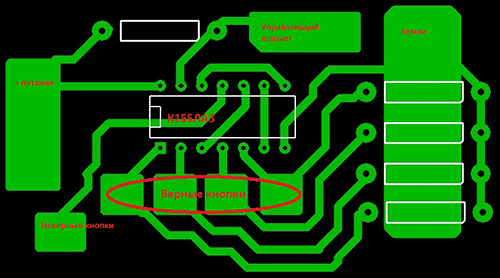

Печатна плата замка
