Постановник радіоперешкод

Постановник радіоперешкод призначений для роботи в системі активного захисту інформації. Постановник радіоперешкод в увімкненому стані створює електромагнітні перешкоди в ефірі з інтенсивністю, достатньою для маскування інформаційних випромінювань від використовуваної оргтехніки, в тому числі від електронних обчислювальних машин, а також забезпечує ефективне подавлення випромінювань маломощних передавачів діапазону 30 МГц - 1000 МГц. Дана модифікація приладу, крім того, може застосовуватися для запобігання активації радіомікрофонів з дистанційним керуванням, шляхом впливу на вхідні ланцюги приймача дистанційного керування.

Основні технічні характеристики

1.Рівень перешкодового сигналу на вихідних роз'ємах у піддіапазонах частот

10кГц-100кГц(Г=200Гц) не менше 65 дБ
150кГц-30МГц(Г=9кГц) не менше 65 дБ
30МГц-1ГГц(Г=120кГц) не менше 45 дБ

2. Нормована спектральна плотність перешкоди, що створюється ПРП (виміряна на відстані 3м від антенної системи, виконаної у вигляді рамки з проводу розміром 2x2 м)

10кГц-30МГц не менше 95-103 дБ
30МГц-300МГц не менше 103-118 дБ
300МГц-1ГГц не менше 100-118дБ

3.Ентропійний коефіцієнт якості перешкоди не менше 0.8

4.Напруга живлення 220 В 50 Гц

Принципова схема пристрою

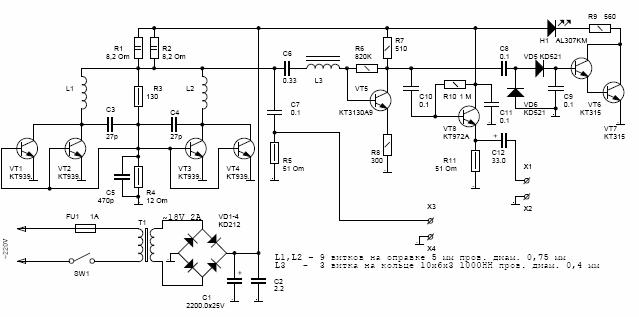

Пристрій побудовано за класичною схемою шумового генератора радіочастотного діапазону. Коментарі, як кажуть, зайві. Однак слід зазначити, що тепловий режим роботи схеми дуже важкий. На транзистори VT1-VT4 необхідні радіатори не менше 100 кв. см. на кожен, за умови гарної внутрішньої вентиляції корпусу. Резистори R1 і R2 краще замінити на один 4,7 Ома потужністю 10 Вт.

Рекомендації по обладнанню приміщень

1.Монтаж антенных систем здійснюється шляхом кріплення до стіни пластиковими кріпильними скобами.

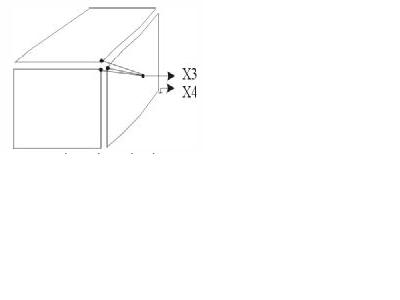

2.Для маскування перешкодою діапазону частот вище 1МГц служить вихід ХЗ/Х4. Антени монтуються в 3-х взаємоперпендикулярних площинах у вигляді 3-х короткозамкнутих петель одножильного проводу типу МГШВ, укладених по периметру приміщення. Усі три петлі спаяти та підключити відповідно до малюнка 2.

Рис.2

Оптимальні розміри рамок (1.5-3)м х (2-5)м за умови видалення від кута приміщення не більше 1м.

3.При необхідності маскування перешкодою діапазону частот нижче 1МГц, до входу Х1/Х2 підключити дві тривиткові рамкові антени. Початки та кінці обох рамок з'єднати відповідно і підключити відповідно до рис.3.

Рис.3

Рамки розташовуються в двох взаємоперпендикулярних площинах на стінах приміщення спільно з ВЧ антенами. Розміри рамок за п.2. Провід, підключений до Х2, необхідно заземлити (в крайньому випадку підключити до «0» розетки живлення, трохи кращий варіант батарея опалення, але сусіди Вам дякувати не будуть).
