Піропатрон — елемент активної охорони

Як правило, більшість систем охорони не забезпечують повної збереженості автомобіля, а просто пасивно заважають злочинцеві реалізувати свій план. При цьому стоїть задача за допомогою сирени привернути увагу оточуючих людей або господаря до спроб проникнення в салон стороннього або до інших дій злодія. Якщо вдень це ще іноді лякає угонщика, то вночі господар може міцно спати і не почує звукового сигналу — адже злодії вимикають його в першу чергу. В цьому випадку може бути корисним застосування в складі охоронної сигналізації пиропатрона. Цей пристрій одноразової дії і, крім шумового ефекту, може забезпечити задимлення салону автомобіля сльозоточивим газом. При спрацьовуванні пиропатрона в кабіні нікому не вдасться скористатися автомобілем протягом найближчих 10...15 хв.

Купити спеціально призначений для охоронної сигналізації пиропатрон промислового виготовлення мені не вдалося (хоча вони і існують). З цієї причини довелося зайнятися його виготовленням самостійно.

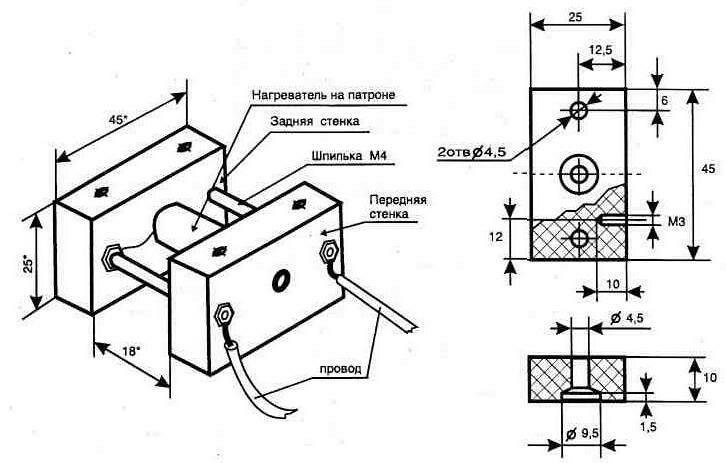

Варіант простої конструкції для виконання пиропатрона показаний на рис. 2.48 (вид без кожуха). В її основі використовується патрон (діаметром 9 мм зі сльозоточивим газом або шумового дії) від будь-якого газового пістолета не барабанного типу.

Рис. 2.48. Вид конструкції

Між двома стінками в заглибленні закріплюється патрон. Оснування його закривається тонкою слюдою, на якій щільно намотані 20...23 витка нихромового провода діаметром 0,5 мм. Обмотка зверху закривається асбестовим шаром. Виводи нихромового нагрівача зажимаются гайками на шпильках. Стінки виконані з товстого склотекстоліту або будь-якого іншого термостійкого і міцного діелектрика. Чертеж передньої стінки показаний на малюнку. Задня стінка відрізняється від передньої тільки відсутністю наскрізного отвору в заглибленні для кріплення патрона. На стінках гвинтами М3х5 кріпиться кожух, зігнутий з тонкої металевої фольги по розмірах каркаса.

Таке пристрій можна встановити в схемі, показаній на рис. 2.42, замість звукового гудка або паралельно з ним. При підключенні пиропатрона до будь-якої іншої сигналізації бажано передбачити обмеження часу роботи обмотки нагрівача інтервалом 30...40 с, що виключить марний витрату енергії акумулятора. Для спрацьовування пиропатрона достатньо живлення нагрівача протягом 6...9 с. Для цього може бути використана схема таймера, зібрана за будь-яким з двох показаних на рис. 2.49 варіантів. При включенні нагрівача (Rн) через схему таймера час, протягом якого на нього буде подаватися живлення, задається номіналами елементів С1 і R1.

Рис. 2.49. Електрична cxeмa таймера

В порівнянні з автоматичними пристроями для розпилення сльозоточивого газу з балончика даний має менші габарити і більш просту конструкцію.
