Охоронна система MICROALARM
Цей пристрій призначений для охорони квартир, дач, гаражів і т.д. Основою охоронної системи є PIC-контролер 16F84A. Постановку на охорону та зняття з неї здійснюють за допомогою електронних ключів компанії Dallas Semiconductor DS1990.
Алгоритм роботи системи наступний: при дотику зареєстрованим ключем до зчитувального пристрою, і, якщо при цьому замкнуті контакти датчика дверей, система переходить в режим охорони. Про це сигналізує діод VD1 - він загоряється. При розмиканні контактів, якщо режим охорони не був знятий повторним дотиком зареєстрованого ключа, миттєво подається потужний звуковий сигнал на час 1 хвилина 15 секунд і миготить світлодіод. Якщо по закінченні цього часу контакти не повернулися в початковий стан, знову подається сигнал. Якщо контакти повернулися в початковий стан, сирена вимикається, але світлодіод продовжує миготіти з частотою в два рази меншою, ніж під час тривоги. За цим можна визначити, що відбулася спрацьовування пристрою. При дотику до зчитувального пристрою незареєстрованим ключем подається короткочасний (1 секунда) звуковий сигнал, і система залишається в початковому стані. Загалом можна зареєструвати вісім ключів.

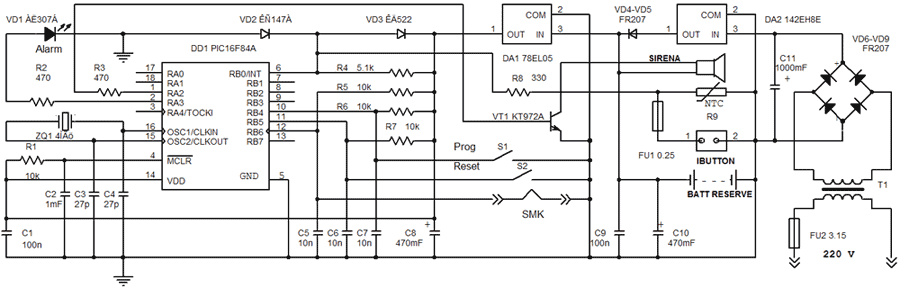

Мікросхеми DA1 і DA2 служать для отримання необхідних напруг живлення +15 і +5 вольт. Резервний акумулятор необхідний для працездатності пристрою під час відключення електроенергії. Його підзарядка відбувається через діоди VD4, VD5. Запобіжник FU1, варистор R9, стабілітрон VD2 служать для захисту зчитувального пристрою від зовнішніх несанкціонованих дій (наприклад, подачі на нього високої напруги з метою виведення охоронної системи з ладу). Складовий транзистор VT1 керує потужною сиреною. Ланцюг R1C2 здійснює скидання PIC-контролера 16F84A, а конденсатори C5-C7 захищають його від хибних спрацьовувань. Кнопка S1 переводить пристрій в режим програмування ключів, S2 стирає інформацію про всі ключі (це роблять у випадку втрати одного з ключів). В якості контактів дверей найкраще використовувати датчик руху, який має релейний вихід з нормально замкнутими контактами, а живлення для нього подати з блоку охоронної системи. Зчитувальне пристрій встановлюють ззовні біля вхідних дверей. До нього можна підвести шлейф, який послідовно з'єднаний з датчиком руху – при цьому, якщо хтось пошкодить зчитувальний пристрій, роздасться сигнал тривоги. Сам блок охоронної системи з резервним акумулятором і сиреною встановлюють у недоступному місці.
Порядок першого ввімкнення системи та реєстрації ключів наступний:
1. Контакти дверей (датчика руху) і кнопка RESET замкнуті, кнопка PROG розімкнута.
2. Подаємо живлення на пристрій.
3. Розмикаємо кнопку RESET.
4. Короткочасно натискаємо кнопку PROG.
5. Короткочасно торкаємося ключами iBUTTON до зчитувального пристрою (до восьми ключів).
6. Вимикаємо і через невелику паузу знову вмикаємо пристрій.
Після цих операцій охоронна система готова до роботи.
Специфікація елементів:
Позначення |
Тип |
Номінал |
Мікросхеми |
||
DD1 |
PIC 16F84A |
Прошивка v.Final |
DA1 |
78LO5 |
|
DA2 |
КР142ЕН8Е |
|
Транзистори |
||
VT1 |
КТ972А |
|
Діоди |
||
VD1 |
АЛ307Б |
|
VD2 |
КС147А |
|
VD3 |
КД522 |
|
VD4 - VD5 |
FR207 |
|
VD6 – VD9 |
FR207 |
|
Резистори
|
||
R1
|
МЛТ-0,125 |
10 КОм |
R2 - R3 |
МЛТ-0,125 |
470 Ом |
R4 |
МЛТ-0,125 |
5,1 КОм |
R4 - R7 |
МЛТ-0,125 |
10 КОм |
R8 |
МЛТ-0,125 |
330 Ом |
Конденсатори |
||
C1 |
|
100 нФ |
C2 |
|
1 мФ |
C3 - C4 |
|
27 пФ |
C5 - C7 |
|
10 нФ |
C8 |
|
470*25 В |
C9 |
|
100 нФ |
C10 |
|
470*25 В |
C11 |
|
1000*25 В |
Кварцовий резонатор |
||
ZQ1 |
|
4 МГц |
Мікроперемикачі, панельки |
||
S1-S2 |
|
Норм.розімкн. |
Панелька під PIC |
|
18 виводів |
|
ПРИ ПРОГРАМУВАННІ КЛЮЧІВ ЗАПОВНЯЙТЕ ВСІ 8 ЯЧЕЙОК ПАМ'ЯТІ!
E-mail автора: alarm [собака] forenet.by
- microalarm.rar (36 Кб)
