Кишенькова сирена

Цей пристрій призначений для тих, хто піклується про свою безпеку. Він може бути корисним дітям, жінкам і дозволяє власнику привернути до себе увагу оточуючих людей для надання необхідної допомоги. Схема також може застосовуватися в складі охоронної сигналізації як додатковий звуковий сигналізатор.

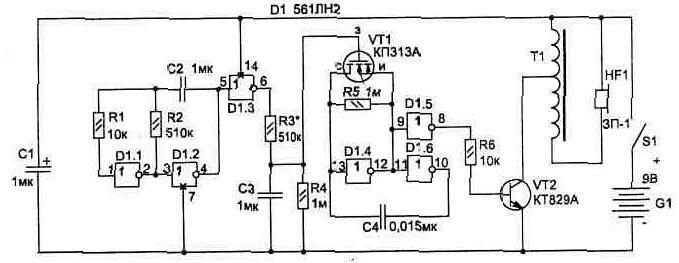

Рис. 3.20. Електрична схема сирени

Пристрій легко розміщується в будь-якому кишені і при його ввімкненні створює плавно змінюваний звуковий сигнал, схожий на звук міліцейської сирени. Гучності сигналу достатньо, щоб привернути увагу оточуючих людей в радіусі більше 50 метрів.

Схема пристрою наведена на рис. 3.20. Вона складається з двох пов'язаних генераторів на мікросхемі D1. Частота генератора на елементах D1.4, D1.6 змінюється польовим транзистором VT1, яким керує генератор (D1.1, D1.2) з більш низькою робочою частотою.

В якості джерела звуку використовується п'єзоелемент ЗГИ, ЗП-22 або аналогічний. Для підвищення гучності звуку випромінювач підключений до трансформатора Т1. Його можна взяти від малогабаритного радіоприймача, використовуючи обмотку з великою кількістю витків в якості вторинної, а первинну (або її частину) підключити за схемою автотрансформатора, як це показано на малюнку.

Таке підключення HF1 дозволяє отримувати на ньому змінну напругу більше 100 В, що значно підвищує гучність звуку. Використовується мікроперемикач S1 типу ПД-9-2 або будь-який малогабаритний.

Топологію друкованої плати можна використовувати (з незначними змінами) від схеми імітатора голосів птахів (див. розділ 6, рис. 6.1).

Конструкція корпусу може бути будь-якою, але єдине вимога, якій він має відповідати, — це механічна міцність (витримувати удар при падінні пристрою).
