Генератор шуму

Існують спеціальні прилади, які дозволяють на відстані прослуховувати розмови через віконні склопакети. При цьому використовується властивість звукових хвиль створювати мікротрясіння скла, яке за допомогою вузьконаправлених оптичних приладів можна перетворити на звук.

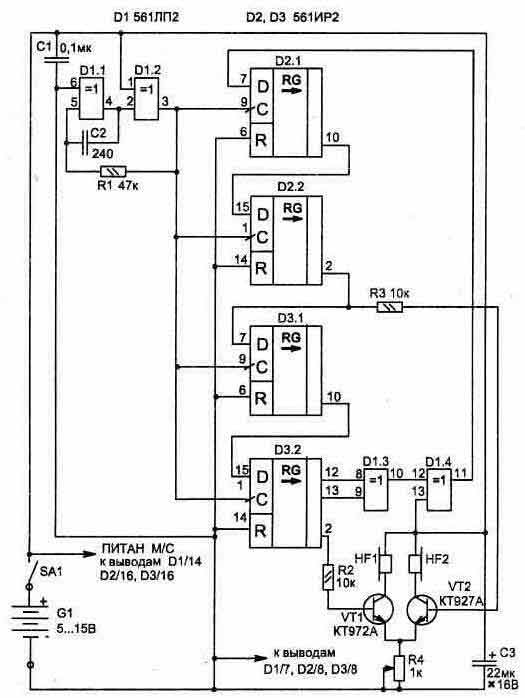

Запобігти прослуховуванню ділових розмов через вікна дозволяє генератор широкосмугового акустичного шуму (рис. 3.40).

Рис. 3.40

Пристрій зібране на трьох КМОП мікросхемах і складається з задаючого генератора на частоту 50 кГц (D1.1, D1.2), формувача псевдовипадкової послідовності імпульсів на зсувних регістрах (D2, D3) та логіці (D1.3, D1.4).

Звуковими випромінювачами (HF1, HF2) є використовувані в деяких телефонах капсули ВП-1 або ДЕМ-4М.

Резистор R4 дозволяє регулювати гучність звуку.

Схема може живитися від будь-якого нестабілізованого джерела з напругою від 4 до 15 В і споживає струм не більше 20 мА.

В якості джерела звуку підійдуть і будь-які малогабаритні динаміки (з 50-омним опором), але при цьому зросте споживаний струм. Транзистори можна замінити на КТ829А.

При правильному складанні схема налаштування не потребує.

Пристрій виконується у вигляді переносної коробки і розміщується на підвіконні, поблизу від скла. Увімкнути генератор шуму можна при проведенні ділових переговорів, у разі необхідності.
