Електронний замок і ключі на ATtiny2313

Зібране в цій статті пристрій по принципу схоже з електронними замками та ключами iButton, тільки максимально спрощено.

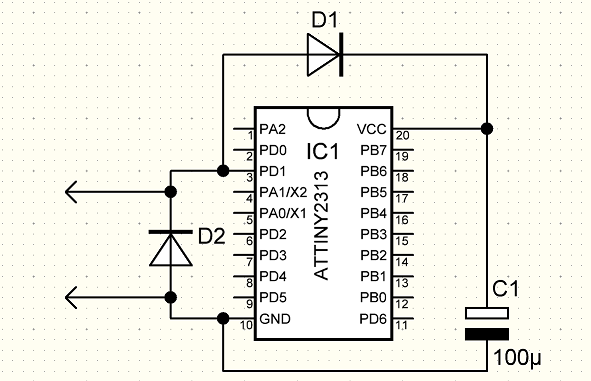

Схема ключа

Схема замка

Кроковим двигуном МК управляє через готовий модуль зібраний на L298N.

Схема підключення МК, БП та ШД до модуля L298N.

Трохи про принцип дії. Ключ передає через UART пароль 4 байти, в даному випадку цифри 7, 8, 9, 10 цифри можуть бути будь-якими від 0 до 255

   UDR=7;   _delay_ms(3);
   UDR=8;   _delay_ms(3);
   UDR=9;   _delay_ms(3);
   UDR=10;   _delay_ms(3);
другий МК отримує пароль, перевіряє і управляє двигуном.

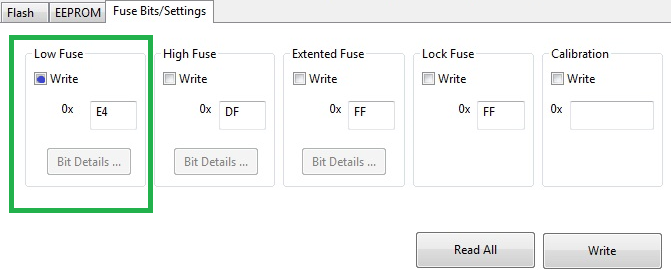

МК зашиті за допомогою avrasp та extreme burner, фузи перешиті тільки low.
