Електромеханічний замок з Ардуіно

ДАЧА у мене, як і у більшості у кого вона є асоціюється з словами: відпочинок, шашлик, комфорт і інші приємні духу і тілу рухи, але є і зворотна сторона: город, копати, ремонт, будівництво і т.д.

Протягом 10 років ми з родиною намагаємося облагородити і створити максимальний комфорт на нашій дачі. Будуємо, ремонтуємо і т.д. Будинок, сарай, баня…..і нарешті справа дійшла до вуличного забору, хвіртки і воріт. Робити так на совість, бюджет і зручність.

Після обговорення деяких деталей було прийнято, що ворота повинні бути відкатні на автоматі, ну і хвіртка повинна мати деякі властивості СКУД. З воротами питання було вирішено покупкою комплекту автоматики (привід, рейка, пульт і т.д.), а з хвірткою потрібно було вирішити деякі задачі, про них нижче.

Задачі були наступні:

1. Замок повинен працювати спільно з раніше встановленим відеодомофоном (відкрити хвіртку не виходячи з дому)
2. Мати можливість відкриття дверей звичайним ключем і без ключа з вулиці та двору.
3. Вкластися в залишений бюджет до 5000 р.

Пошуки в рунеті представили наступний діапазон цін від 7000 і до безкінечності. Покупка готового рішення відпала і була задумана альтернатива з широкими можливостями, а саме запилити двері самому!

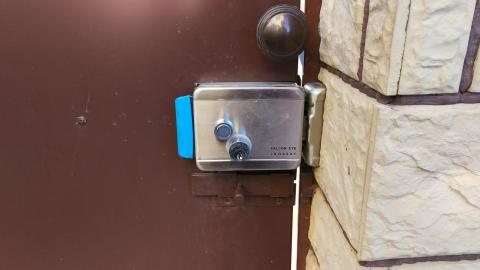

Після деяких підрахунків і обчислень було прийнято купити електромеханічний замок близько 2000 р., вологозахищену клавіатуру 350 р., ну і МК, який буде тут рулити. Так як в наявності було кілька плат Arduino nano, реле і розсипуха і трохи проводів, різниця між вартістю готового комплекту склала більше 4000 т.р. Для мене це відмінний бонус для гаманця і саморозвитку.

Ну що ж, а тепер від слів до дій:

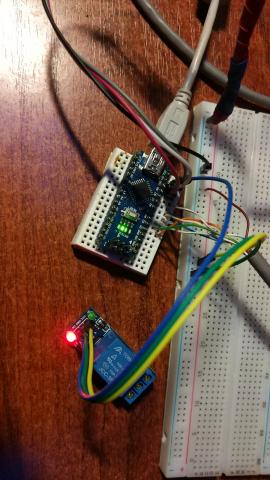

Після покупки всіх необхідних компонентів почав пилити.

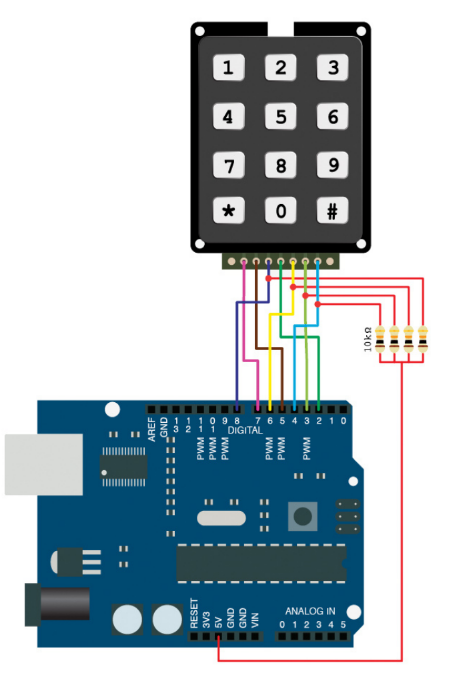

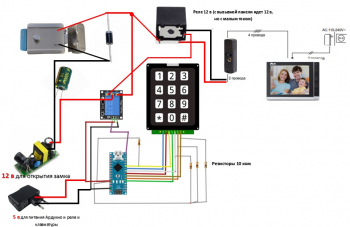

Схема підключення клавіатури

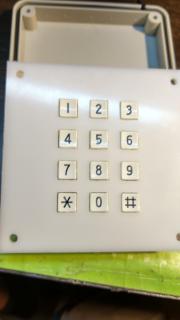

Додаткова індикація світлодіодів (білий, зелений, червоний) панелі з клавіатурою сигналізує (введення, вірний пароль - двері відкрити, відмовлено).

• pin 9 жовтий
• pin 10 зелений
• pin 11 червоний

pin 12 Реле

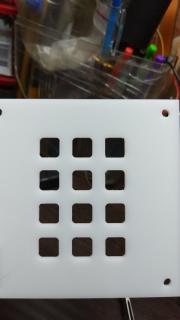

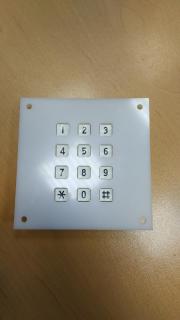

Панель (решітка) з оргскла, нарізали за коробку цукерок і посмішку сусідів по офісу. Але фреза виявилася трохи жирнішою, довелося попрацювати надфілем.

Ну от і вихідні, я вирушив на дачу.

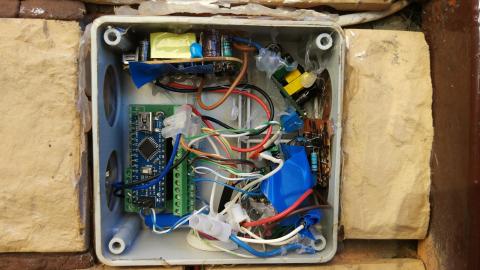

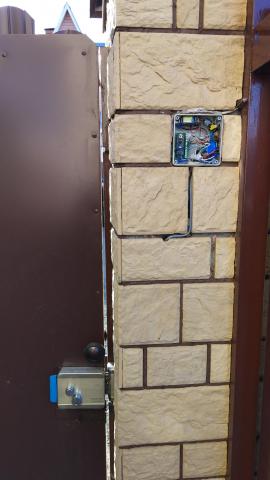

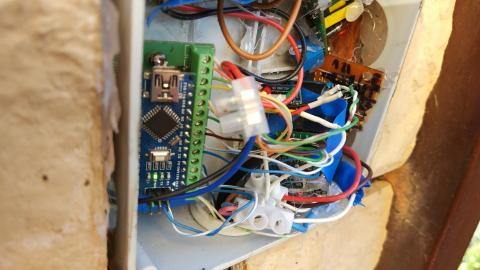

Для відкриття електромеханічного замка потрібно 12 В. Блок живлення, що живить МК, був 5 В., рішення поставити підвищуючий dc-dc перетворювач з піднебесної для замка. Все підключив, почав перевіряти, працює, але при подачі напруги на соленоїд замка дуня перезавантажувалася, коротке замикання на блок живлення. Далі більше, після підключення викликової панелі від відеодомофона до замка, при натисканні кнопки відкрити двері нічого не відбувалося, малий струм на замок. Тягнути нові проводи не варіант, були вже забетоновані на виході з дому. Вирішив додати ще одне реле для панелі і поставити додатковий блок живлення на 12 В для замка. Після розбору/збору, все запрацювало, МК перестав перезавантажуватися. Все це справа сховав у вологозахищену розподільну коробку, заховав проводи, клей, силікон і готово!

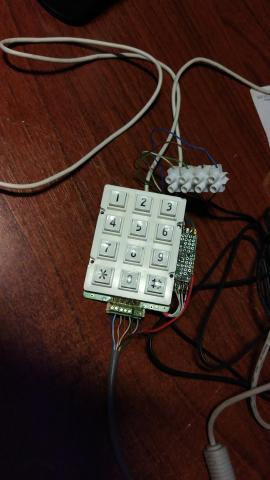

Провід для клави звичайна витуха 8.

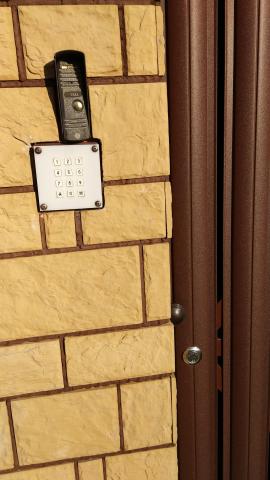

Фото ближче

Сам код у вкладенні.

В січні 2019 буде 1 рік, політ нормальний
