Дверний замок з автосигналізації

Передісторія створення: ну не люблю я тягти ключі, хоч без них і нікуди, але намагаюсь звести їх кількість до мінімуму. Лет 20 користувався кодовим замком на вхідних дверях, але пристроївши 2 роки тому террасу, ці двері виявилися за іншими металевими дверима. Треба було приклеїти новий замок, але хотілося чогось новенького та оригінального. Ось тут і прийшла ідея використати автосигналізацію.

Цілі (завдання):  Я не переслідував мету охорони, хоча автосигналізація і дозволяла це зробити. Але інші функції треба було задіяти по повній.  Ліпити саморобні схеми не було часу, тому все було зібрано з готових блоків. На щастя, все необхідне було у наявності. Єдине, що довелося виготовити - це блок живлення, поєднаний з зарядним пристроєм.

Отже, що я хотів отримати:

1. Відкриття та закриття дверей з кнопок брелка.
2. Автоматичне закриття дверей по закінченні часу (зазвичай це 30 секунд закладено в алгоритмі автосигналізації)
3. Увімкнення світла на певний час перед входом та за дверима з кнопок брелка.
4. Увімкнення світла перед входом на певний час та подача напруги на відеокамеру та монітор при наближенні до дверей сторонніх людей.
5. Автоматичне переключення на живлення від акумулятора при зникненні напруги в мережі.
6. Додатковий канал сигналізації можна використовувати як завгодно. В подальшому, він був використаний для управління другим замком невеликого гаража для скутера сина під сходами.

Матеріали, інструменти, блоки. Загалом все, що мені знадобилося для виготовлення замка:

1. Автосигналізація + 2 додаткові брелки (підійде будь-яка, навіть найдешевша, аби працювала з 4 брелками). Загалом чим дорожче, тим більш наворочений замок вийде.
2. Замість датчика удару будемо використовувати датчик об'єму (досить однозонного)
3. Привід замка. Ось тут слід вибирати з міркувань надійності. Пристрій радянського приводу мені не сподобалося - пластикові шестерні, пластикові тяги, китайський двигун, загалом неприємність. Був використаний привід від якоїсь іномарки, потужний металевий редуктор з металевою тягою.  Привід другого замка потужний електромагніт.
4. Акумулятор 7Ач
5. Корпус (чудово підійшов від давнього радянського модема УПС-1.2 розміром 30х37х9 разом з трансформатором, що там стояв, відпрацювавши цілодобово багато років. З двома обмотками по 14V)
6. Реле часу на 220V. Досить до 1 хвилини.
7. Замість сирени маленька пищалка зі вбудованим або зовнішнім генератором (можна й солов'я використовувати), потрібна для сигналізації, що до дверей хтось підійшов.
8. Всяка дрібниця, реле на 12 і 220 вольт, перемикачі,  клеймені колодки, проводи.
9. З радіодеталей  КP142EH22A (SD1083,  LT1083,  КP1195EH1Б) - 7,5A. Для живлення всього пристрою. Чому саме ця? Так просто двигун при запуску споживає чимало, можна, звичайно, запустити його нестабілізованою напругою, тоді й кренка потужна не знадобиться, але це на любителя. Ще парочка кренок на зарядний пристрій, збірка з 2 діодів Шотткі з комп'ютерного БП. Ну й решта детальок згідно типових схем включення кренок.
10.  З інструментів хочу відзначити електрогравер з різальними колами, для вирізання акуратного отвору в дверях. Загалом незамінна річ у побуті.
11.  Ну от, здається, нічого не забув, якщо що згадаю - допишу.

Схема: а от тут облом, схеми як такої просто не існує, все збиралося на коліні по типових схемах підключення автосигналізації та типових схемах включення кренок. Є тільки друкована плата блоку живлення, яка була підгонена під наявні у мене деталі та радіатори. Але все ж трохи зупинюсь на зарядному пристрої. Воно зібране на двох кренках, спочатку стабілізатор струму, потім стабілізатор напруги. Стабілізатор струму обмежує максимальний струм на рівні не більше 0.7A, але я вважав такий струм непотрібним, оскільки електрику вимикають рідко, і вибрав набагато менше значення (яке вже не пам'ятаю). Стабілізатор напруги обмежує напругу на рівні 13.7-13.8 V, ці параметри написані на акумуляторі і призначені для тривалої роботи в якості резервного джерела. Далі напруга подається на перший діод діодної збірки і на акумулятор. На другий діод збірки подається напруга 14V з основного БП. Ну а на виході діодної збірки … в принципі, що я розповідаю, всі й так вже давно зрозуміли.

Механіка: щоб не псувати товарний вигляд металевих дверей,  вирішено було вирізати вікно для встановлення приводу з торця дверей, навпроти замка, через двері до замка пропущена трубка діаметром 12мм, всередині якої вільно ходить 5-міліметрова штанга з різьбою на обох кінцях. У замка основний механізм неушкоджений, так що залишається можливість використовувати його за основним призначенням, т.е. з ключами. А для приводу використана тільки задвижка. Замок був знятий, навпроти задвижки зроблено отвір для штанги, до задвижки приварена гайка з довгою різьбою. Штанга одним кінцем вкручується в задвижку, а другим кінцем з'єднується з приводом за допомогою гайок, якими можна відрегулювати ефективну довжину тяги.

Ну а тепер фото готового пристрою та відео роботи.

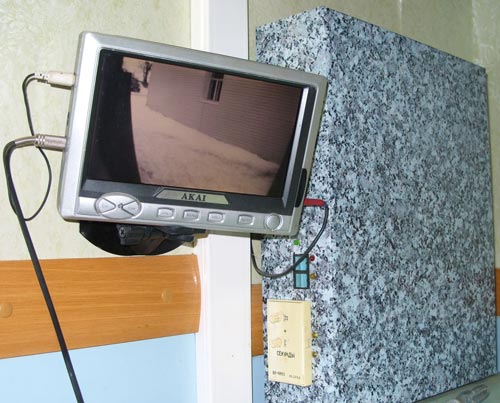

Загальний вигляд.

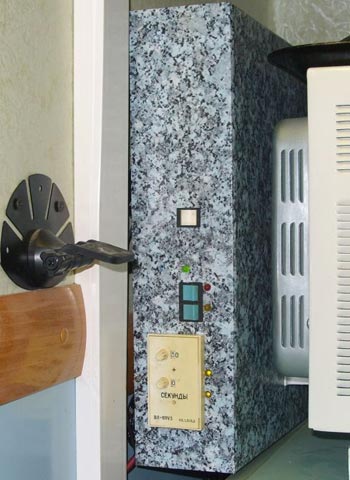

Вид збоку.

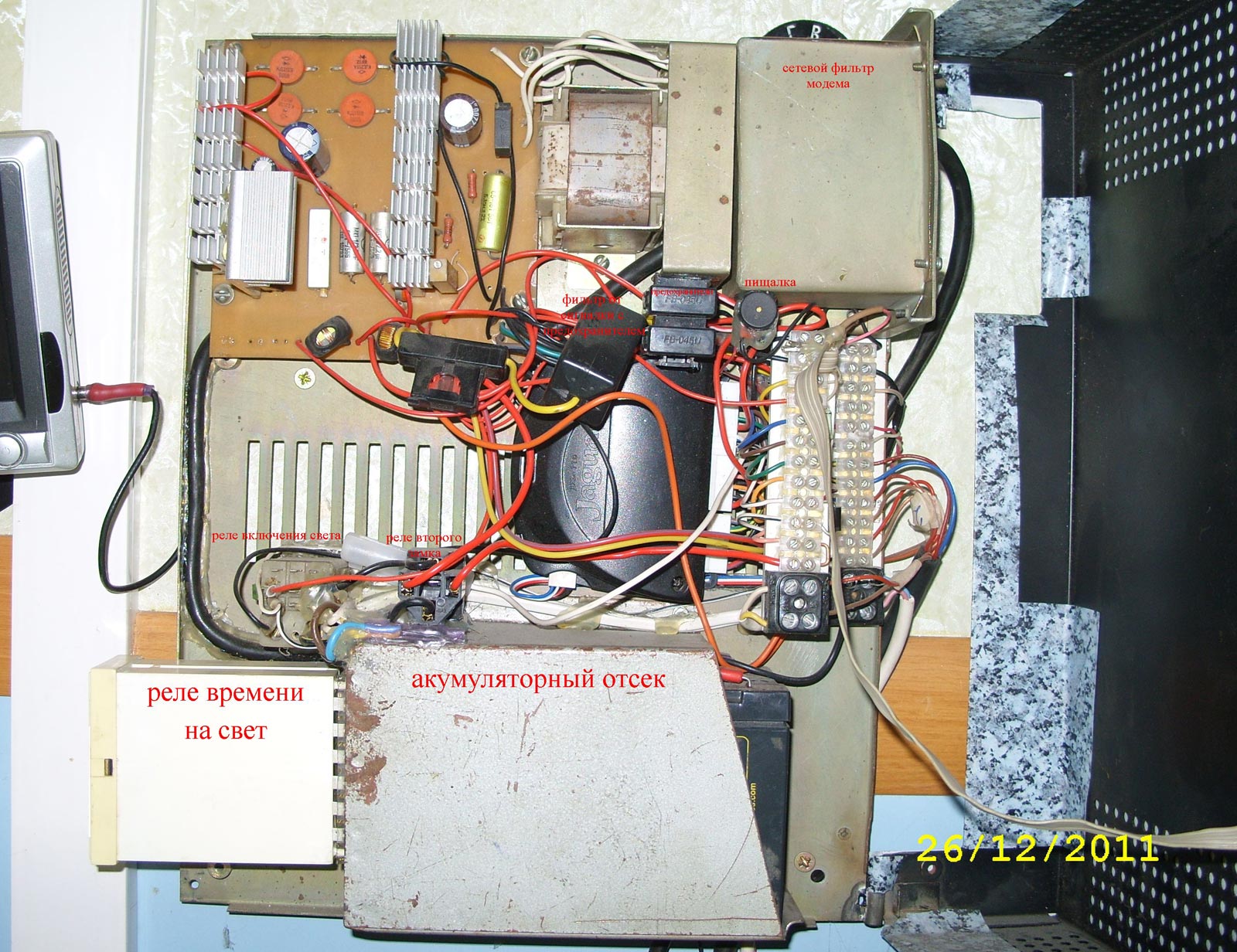

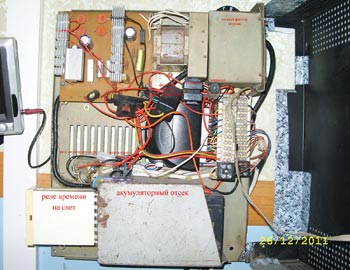

Внутрішності. Спеціально не став зменшувати фотку, щоб можна було краще розглянути внутрішності. Напевно знайдуться люди, які запитають, - навіщо такі здорові радіатори, адже струми там маленькі, та просто дівати їх не було куди, от і вставив, благо корпус дозволяє, та й дроселі з комп'ютерного БП до купи всунув по тій же причині. Також запас міцності ніколи не завадить.

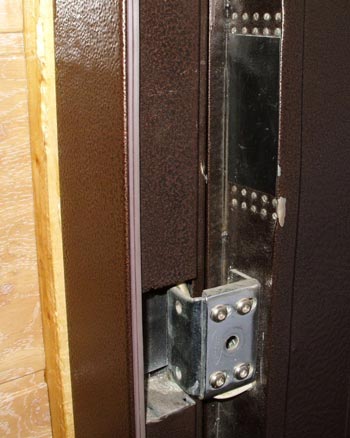

Торец дверей.

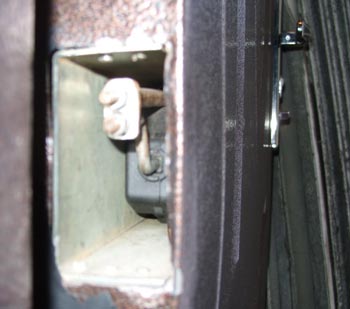

Механізм.

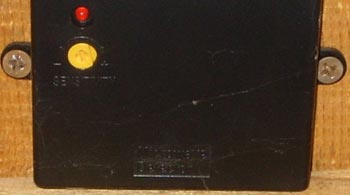

Ну й до купи детектор об'єму.

Відео:

Задвижка.

Робота механізму.

Кнопка дзвінка з індикатором роботи автосигналізації.

Світло на сходах, а також у вході вмикається при відкритті дверей лівою кнопкою брелка. Права відкриває без увімкнення світла, а заодно при тривалому натисканні відкриває другі двері під сходами.

Вартість пристрою: якби у мене не було всього, з чого складається цей замок, я б навряд чи наважився на його виготовлення. За приблизними оцінками від 2 до 3 тис. руб.

Висновок: замок працює півтора року, я задоволений. Єдине, що для сім'ї більше 4 людей він не підходить, обмежена кількість брелків, може, звичайно, є моделі сигналізацій, що підтримують більше кількості брелків - я не знаю.

Недоліки: за час роботи виявився тільки один недолік, мікрохвильовий детектор спрацьовує на сильний вітер. Тому був встановлений додатковий вимикач на детектор (білий на фото збоку). Треба б якийсь інший датчик зліпити, але руки не доходять.
Ну от і все. З задоволенням відповім на запитання. Розгляну пропозиції.
