GSM сигналізація для дому

Цей пристрій GSM-сигналізації призначений для своєчасного сповіщення про крадіжку квартири. Пристрій обладнано функцією дзвінка на мобільний телефон власника квартири.

Сигналізація має чотири охоронні шлейфи. При розмиканні одного з них, пристрій перейде в режим тривоги.

Перед увімкненням пристрою потрібно відкрити вхідні двері та непомітно увімкнути тумблер, який буде розташований у схованому місці, після увімкнення тумблера світлодіод почне миготіти, і пристрій буде чекати, поки ви вийдете з квартири та закриєте всі двері. Після закриття всіх дверей світлодіод постійно буде світитися. Якщо світлодіод не світиться, то це означає, що ви не закрили всі двері, вам потрібно буде повернутися в квартиру, закрити всі двері, перевірити датчики, а потім вийти і закрити за собою двері. Якщо після цього світлодіод почав постійно світитися, то це означає, що пристрій перейшло в режим охорони.

При відкритті вхідних дверей пристрій одразу почне дзвонити на мобільний телефон власника квартири, а сирена увімкнеться через 8 секунд. Затримка в 8 секунд зроблена для того, щоб власник, після відкриття дверей, встиг вимкнути сигналізацію і не турбувати сусідів виттям сирени. Якщо протягом цих 8 сек. пристрій не буде вимкнено, то увімкнеться сирена. Після вимкнення сигналізації сирена також вимкнеться.

Якщо були відкриті інші двері, наприклад, балконні, то пристрій миттєво увімкне сирену і почне дзвонити на мобільний телефон власника. Сирена в режимі тривоги буде увімкнена протягом 40 секунд. Через 40 сек. сирена вимкнеться, а світлодіод почне миготіти, повідомляючи про те, що шлейфи були порушені. Після вимкнення сигналізації світлодіод також згасне.

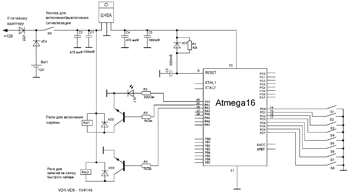

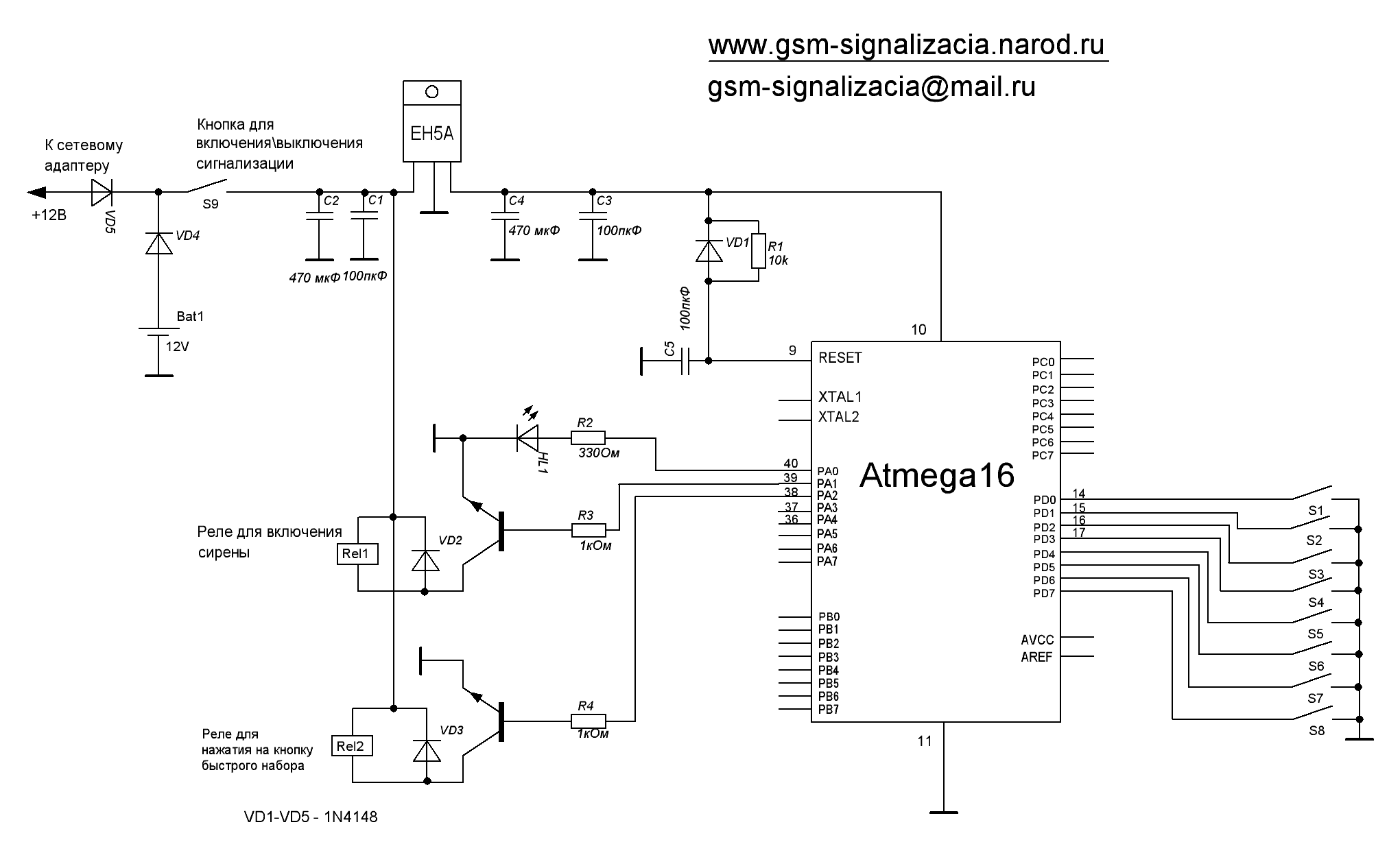

В пристрої використано мікроконтролер Atmega16, він досить дешевий і доступний, і найголовніше надійний! Пристрій живиться від мережевого адаптера на 12 В, струм, що споживається МК, мізерний. В якості мобільного телефону я використав старий, підтримуваний телефон Simens А55. Але в пристрої можна використовувати будь-який телефон, який має функцію швидкого набору номера. Контакти реле 2 повинні бути припаяні до кнопки швидкого набору на телефоні. Вимикач S5 повинен розташовуватися в схованому місці. Він призначений для увімкнення/вимкнення сигналізації. На схемі шлейфи показані у вигляді перемикачів S1-S4. Шлейф S1 призначений для дверей. На дверях необхідно встановити геркон-магніт. На інші шлейфи можна підключати інші двері або датчики.

При необхідності можна змінити всі тимчасові затримки, кількість охоронюваних зон, а також інші параметри пристрою. Зміни будуть виконуватися в прошивці МК.

За прошивкою звертайтеся до автора! Автор відповість на всі виниклі у вас питання. Не забудьте в листі вказати назву пристрою, а краще надайте посилання на пристрій, і будь ласка, вказуйте ваш дійсний e-mail.

Автор приймає замовлення на розробку пристроїв на МК.

Е-mail автора: gsm-signalizacia[dog]mail.ru та gsm-signalizacia[dog]yandex.ru
ICQ: 395292062

Список радіоелементів
