GSM сигналізація для автомобіля на Atmega16

Пристрій призначене для своєчасного сповіщення власника автомобіля про злом автомобіля. Сигналізація контролює двері, вікна, капот і багажник.

Сигналізація спрацьовує при замиканні одного з входів на масу. Дане пристрій має чотири охоронних входи. Один вхід для двері водія, другий для інших дверей, третій для капота і четвертий для багажника.

Після увімкнення пристрою у водія є 25 секунд, щоб вийти з машини і закрити всі двері. Упродовж цих 25 секунд світлодіод буде згаслий. Якщо водій не вийде впродовж цього часу, або якась двері залишиться відкритою, то світлодіод буде згаслий, поки всі двері і капот не будуть закриті. Після того, як ви закриєте всі двері, на пів секунди вмикається сирена і фари, а світлодіод почне миготіти, "говорячи", що сигналізація перейшла в режим охорони.

Якщо в режимі охорони будуть відкриті пасажирські двері, капот або багажник, пристрій миттєво перейде в режим тривоги. Миттєво буде заблоковано запалювання і включиться сирена. Також пристрій почне дзвонити на мобільний телефон власника автомобіля. В режимі тривоги світлодіод згасне.

Якщо ж буде відкрита двері водія, пристрій через 8 секунд вмикне автомобільну сирену, заблокує запалювання і почне дзвонити двічі на мобільний телефон власника. Також при відкритті двері вмикатимуться фари ближнього (або дальнього) світла, за бажанням можна зробити так, щоб включились поворотники. Після вимкнення сигналізації блокування запалювання вимкнеться.

Якщо двері або капот були відкриті і спрацювала сирена, то подальше закриття двері або капота не вплине на стан пристрою, тобто сирена все ще буде дзвонити, а пристрій буде дзвонити на мобільний телефон власника.

Через 40 с. сирена і фари вимкнуться, і пристрій знову перевірить шлейфи, якщо всі двері і капот закриті, то сигналізація знову перейде в режим охорони. Якщо шлейфи були порушені вдруге, то пристрій перейде в режим тривоги, але після вимкнення сирени і фар, пристрій більше не перейде в режим охорони, а світлодіод залишиться згаслим, "говорячи" про те, що шлейфи були порушені двічі.

Для роботи охоронної сигналізації необхідний будь-який мобільний телефон, що має функцію швидкого дозвону заздалегідь запрограмованих в пам'яті номерів. Для дзвінка на номер використовуються свої клавіші гарячого набору. У 90% попадаються телефони вже мають таку функцію за замовчуванням, необхідно тільки її «активувати», тобто записати в комірку необхідний номер для дозвону. В якості мобільного телефону я використав старий, підтриманий телефон Simens А 55. Але в пристрої можна використовувати будь-який телефон, який має функцію швидкого дозвону. Контакти реле 3 повинні бути припаяні до кнопки швидкого набору на телефоні. Мобільний телефон буде підзаряжатися за допомогою автомобільного адаптера.

Дзвінок буде проводитися наступним чином:

Після спрацьовування датчиків пристрій "натискає" на кнопку швидкого набору. Телефон буде дзвонити до тих пір, поки власник не натисне на кнопку роз'єднання у себе на телефоні.

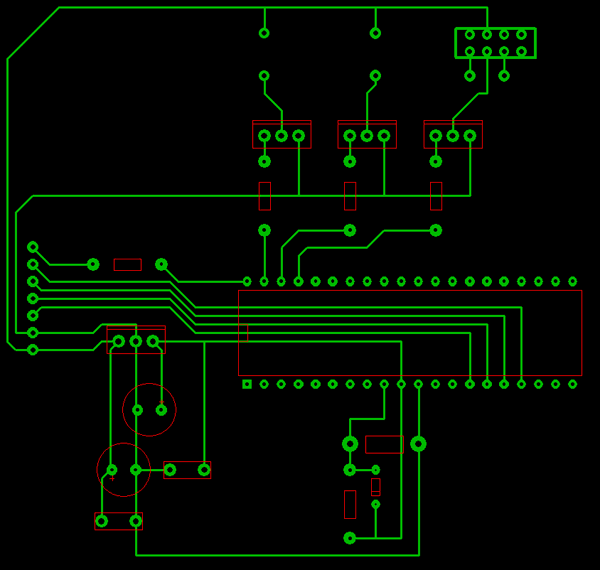

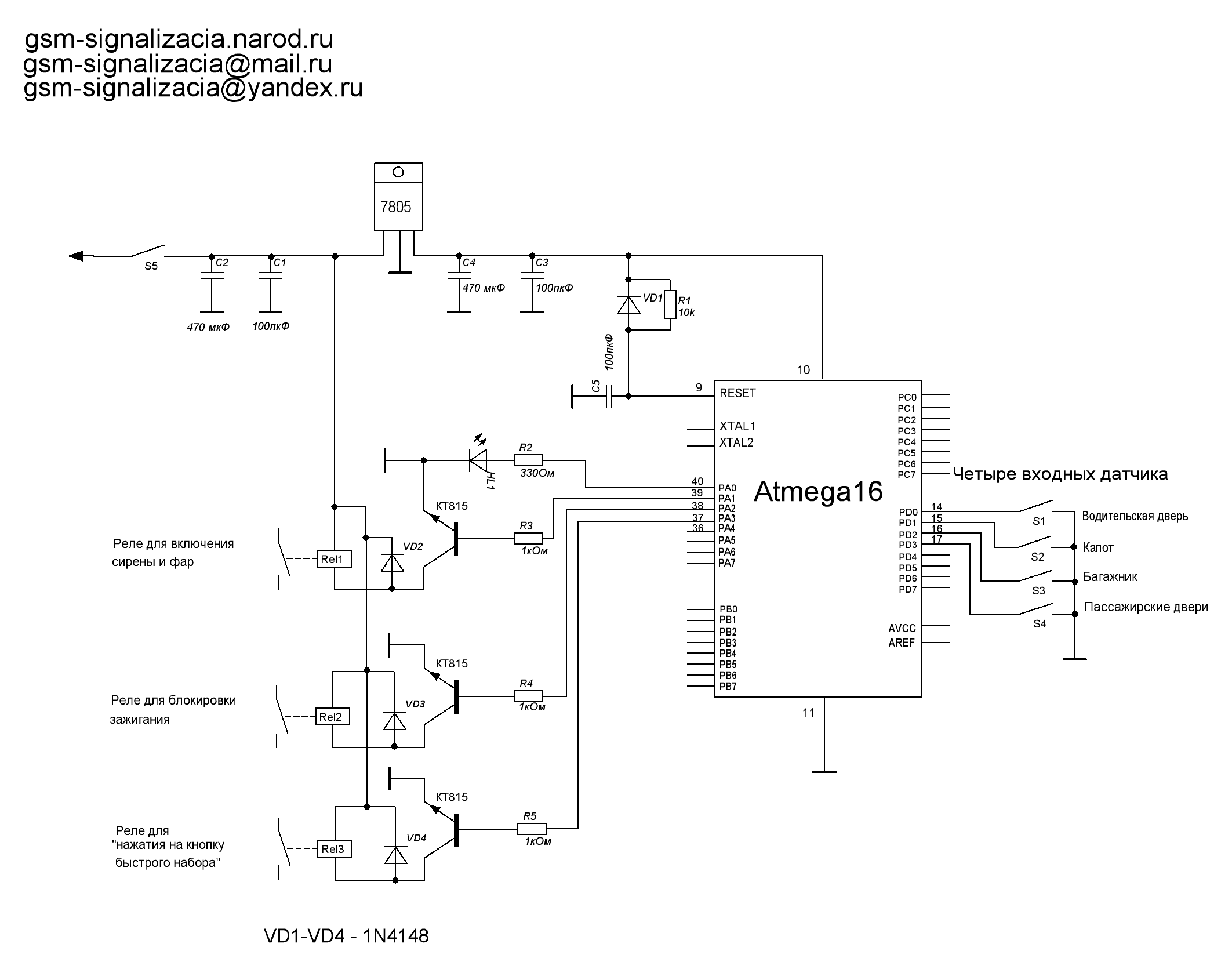

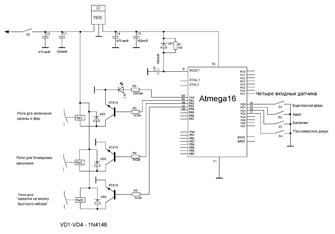

У пристрої використаний мікроконтролер фірми ATMEL, він досить дешевий і легкодоступний. Реле можна використовувати будь-які на 12 В. Увімкнення і вимкнення пристрою відбувається за допомогою вимикача, який буде схований у потайному місці, наприклад, під приладовою панеллю. Пристрій підключається до бортової системи живлення автомобіля. Кнопка ставиться в ланцюг живлення і повинна розташовуватися в секретному місці!

За необхідності можна змінити всі тимчасові затримки, а також параметри самого пристрою, шляхом зміни прошивки, яка прошивається в МК. Також можна змінити кількість охоронюваних шлейфів і їх властивості.

За прошивкою звертайтеся до автора! Автор відповість на всі виниклі у Вас питання. Не забудьте в листі вказати назву пристрою, а краще наведіть посилання на пристрій, і будь ласка, вказуйте ваш дійсний e-mail

Автор приймає замовлення на розробку пристроїв на МК

Е-mail автора: gsm-signalizacia[dog]mail.ru та gsm-signalizacia[dog]yandex.ru
ICQ: 395292062

Список радіоелементів
