Система виборчої відеозаписи

В останній час камери відеоспостереження можна зустріти у багатьох громадських місцях. Принцип того, що будь-який злочин легше запобігти, ніж розслідувати, на сьогоднішній день як ніколи актуальний.

Навіть простому домовласнику цікаво знати, що відбувалося перед його вхідними дверима, поки його не було вдома.

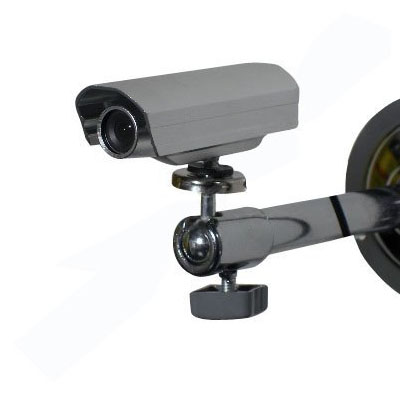

Звичайно, обилиця систем відеоспостереження на сьогоднішньому ринку вражає як своїм різноманіттям, так і ціною. А між тим купити мініатюрну чорно-білу відеокамеру цілком по кишені кожному.

Переді мною була поставлена задача побудувати комплекс відеоспостереження, який виробляв запис на звичайний VHS відеомагнітофон. Здавалося б, чого простіше встановити камеру перед вхідними дверима, підключити її до низькочастотного відеовходу відеомагнітофона, натиснути кнопку «Запис» і записувати… Однак ємність VHS касети всього 60 хвилин, та й сенс записувати «порожній під’їзд», де нічого не відбувається..?

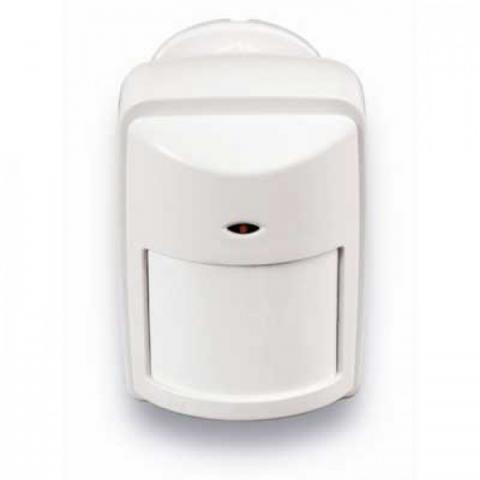

Інша справа починати запис при наявності якогось руху і закінчувати при його закінченні. У цьому випадку необхідно додатково встановити датчик руху і за його командою починати і (або) закінчувати запис. Датчик руху можна знайти на ринку охоронних систем, він являє собою невеликий блок, який кріпиться в верхній частині стіни або в куті охоронюваного приміщення.

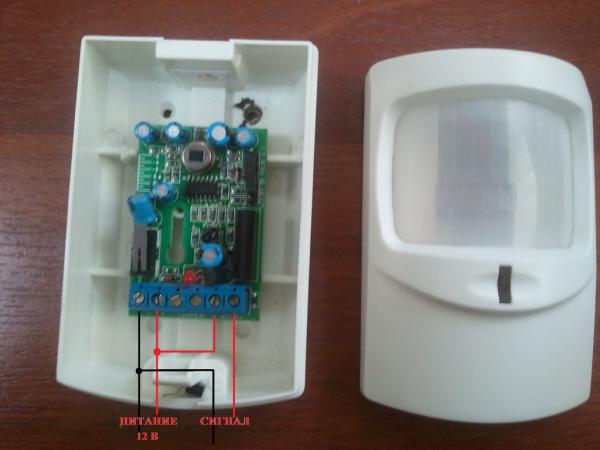

Датчик підключається до джерела живлення 12 В, при його спрацьовуванні розмикаються контакти реле, через які можна вивести сигнал на виконавчий пристрій.

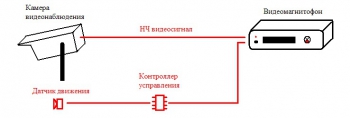

Залишилося лише зібрати пристрій, що з’єднує датчик руху з відеомагнітофоном.

Тепер про використовуваний відеомагнітофон: для того, щоб його включити, необхідно короткочасно натиснути на кнопку «Живлення» і потім перевести в режим запису натисканням на кнопку «Запис». Зупинка запису проводиться також натисканням на кнопку «Запис».

Таким чином, керувати процесом включення і запису та її зупинкою передбачалося всього двома кнопками. Для цієї мети можна використовувати оптопари.

Далі черга за контролером управління. Спочатку передбачалося використовувати елементи жорсткої логіки (тригери, одновібратори, лічильники), але рішення було прийнято на користь контролера, а саме Pic12f629 – представника молодшого сімейства Microchip.

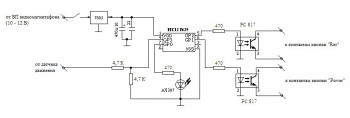

Пристрій живиться від відеомагнітофона. Стабілізатор напруги 7805 забезпечує живлення контролера (5В). Дільник на резисторах 4, 7 К забезпечує узгодження логіки від датчика руху, його напруга ділиться навпіл. Якщо датчик руху видає не більше 5В – дільник можна виключити з схеми. Оптрони керують кнопками «Живлення» і «Запис», їх виводи необхідно з’єднати з контактами відповідних кнопок. Світлодіод АЛ307 відображає процес запису (горить – запис йде). При вимкненій кнопці живлення пристрій не заважає роботі відеомагнітофона, тобто він може використовуватися для звичайних цілей.

Тепер про програму: в контролері задіяний внутрішній тактовий генератор на 4 МГц. Ніяких переривань не використовується. Усі часові затримки реалізовані простими циклами. При надходженні сигналу про наявність (лог. 0) руху на порт GP1 подається імпульс тривалістю 200 мс, що імітує натискання кнопки «Живлення», потім із затримкою в 1 с подається такий же імпульс, що імітує натискання кнопки «Запис», далі вмикається світлодіод, що вказує на процес запису. Потім пристрій чекає лог. 1 на виході датчика руху. При його наявності відбувається зворотний процес: вимикається запис і вимикається живлення відеомагнітофона, потім гасне світлодіод.

Пристрій повертається на початок очікування лог. 0 на датчику руху…

При нестабільній роботі пристрою, у тому випадку, якщо датчик руху занадто швидко вмикається і вимикається, доцільно ввести в програму цикл затримки як мінімум на 5 с між вмиканням запису та її вимкненням.

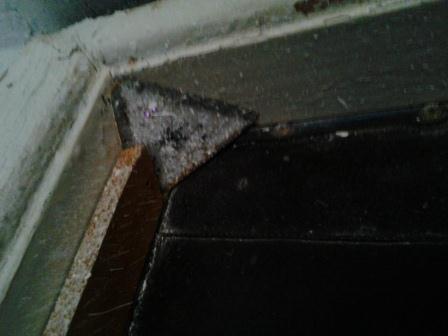

Нижче на фото представлені місця розташування камери (вона замаскована в куті дверного косяка) і датчика руху (замурований у стіну):
