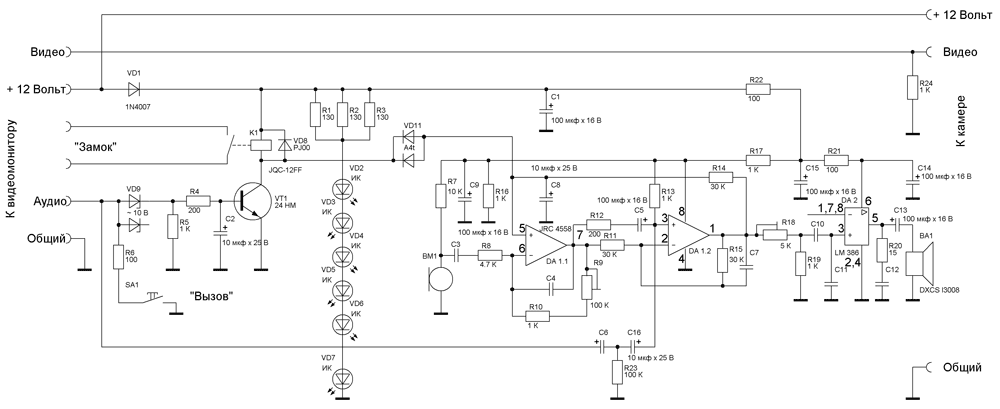

Схема викликової аудіопанелі AVC-305
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание |
|---|---|---|---|---|
| DA1 | Микросхема | JRS4558 | 1 | |
| DA2 | Аудио усилитель |
LM386
|
1 | |
| VT1 | Транзистор | 24HM | 1 | |
| VD1 | Выпрямительный диод |
1N4007
|
1 | |
| VD2-VD7 | Светодиод | Инфракрасный | 6 | |
| VD8 | Диод | PJOO | 1 | |
| VD9, VD10 | Стабилитрон | 10 В | 2 | |
| VD11, VD12 | Диод | A4t | 2 | |
| С1, С5, С9, С13, С15 | Электролитический конденсатор | 100 мкФ 16 В | 5 | |
| С2, С8, С16 | Электролитический конденсатор | 10 мкФ 25 В | 3 | |
| С3, С4, С7, С10-С12 | Конденсатор | 6 | ||
| С6 | Электролитический конденсатор | 1 | ||
| R1-R3 | Резистор |
130 Ом
|
3 | |
| R4, R12 | Резистор |
200 Ом
|
2 | |
| R5, R10, R13, R16, R17, R19, R24 | Резистор |
1 кОм
|
7 | |
| R6, R21, R22 | Резистор |
100 Ом
|
3 | |
| R7 | Резистор |
10 кОм
|
1 | |
| R8 | Резистор |
4.7 кОм
|
1 | |
| R9 | Подстроечный резистор | 100 кОм | 1 | |
| R11, R14, R15 | Резистор |
30 кОм
|
3 | |
| R18 | Подстроечный резистор | 5 кОм | 1 | |
| R20 | Резистор |
15 Ом
|
1 | |
| R23 | Резистор |
100 кОм
|
1 | |
| SA1 | Кнопка | 1 | ||
| K1 | Реле | JOC-12FF | 1 | |
| ВМ1 | Микрофон | 1 | ||
| ВА1 | Динамик | DXCS 13008 | 1 |
