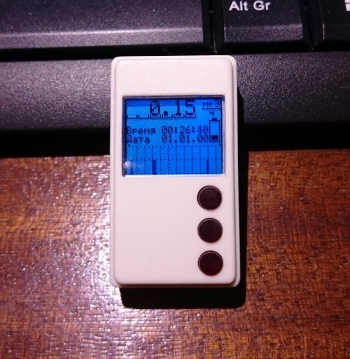

Індикатор радіоактивності Ультра-Мікрон 4.08 (зміни)

З моменту виходу оглядової статті http://radiokot.ru/konkursCatDay2014/54 про пристрій Ультра-Мікрон 3.20, пройшло досить багато часу, протягом якого було здійснено безліч модифікацій. Про це і буде розповідати ця маленька стаття.

Зміни назви проекту
Згідно з українським законодавством у частині обов'язкової сертифікації продукції, відповідно до статті 25 Закону України №184-ФЗ, а також з постановою Уряду №982 від 1 грудня 2009 року, назва проекту була змінена на “Індикатор радіоактивності Ультра-Мікрон”.
Друзі-будівельники дозиметрів, радіометрів, спектрометрів, запам'ятайте: називаючи свої проекти такими гучними словами без сертифікації та без включення пристрою в єдиний перелік засобів вимірювань, ви порушуєте закон!

Генерація високої напруги

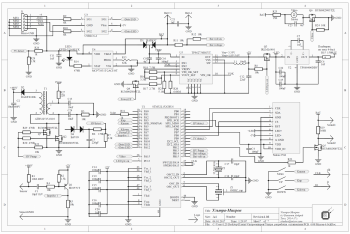

Система генерації та контролю високої напруги(D2, C2, T1, R27, C13, C24, R3, R29, R30, Q7, Q2, D4, R6, C3, R7, R22) зберегла свій первісний принцип, але була суттєво перероблена для зменшення її габаритів.

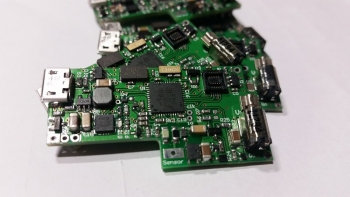

Нова схемотехніка побудована на надмініатюрному трансформаторі TDK ATB322515. Через зменшення фериту в кілька разів, довелося переглянути всю систему зворотного зв'язку по високій напрузі, а також перепроектувати її на роботу з максимально малими індуктивностями обмоток. Окрім цього, мала індуктивність вимагала швидших транзисторів накачки, і більш високих токів накачки обмотки (близько 1А в піку), у зв'язку з цим польові транзистори також були замінені.

Вібромотор
Загальне зменшення системи генерації високої напруги звільнило купу місця під установку вібромотора, якого не було в попередній версії проекту.

Підсистема живлення
Напруга системи в режимі з увімкненим дисплеєм збільшена з 3.0В до 3.3В. Усі ключі замінені на більш поширені ROHM RUM002N05T2L.
Діод Шотткі, що відповідає за живлення в режимі підключеного USB, замінений на BAR43C, у нього набагато менше витоку в зворотному напрямку.

Навантажувальні резистори R9 і R10 у разі з'єднання пристрою з модулями серії Ультра-Мікрон А і Б паяються номіналом 6R, інакше 22R.

Тактування
Кварци замінені на більш компактні та дешеві.

Прошивка

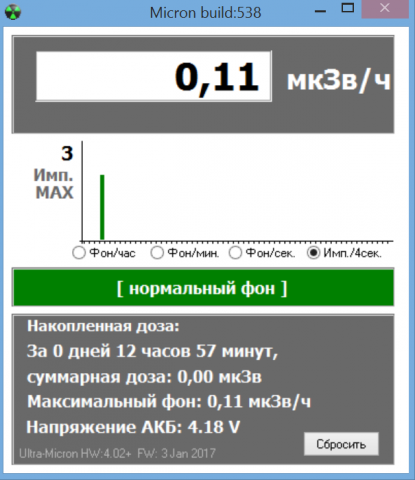

Прошивка зазнала значних змін.

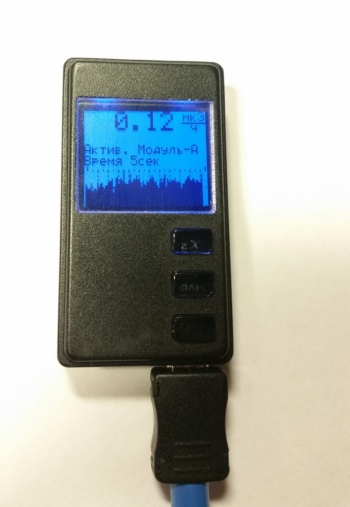

Додана можливість з'єднання зі сцинтиляційним модулем “Ультра-Мікрон Модуль-А2”.
Додана можливість калібрування пристрою по ізотопах Na-22, Ti-44, Fe-55, Y-88, Cd-109, Ba-133, Cs-137, Eu-152, Th-228, Am-241.
Прошивка оптимізована до максимального фону 7 рентген в годину.

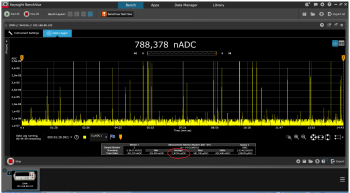

Зменшено споживання в довгостроковій перспективі.

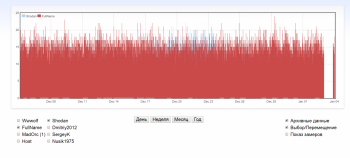

Логування фону збільшено до 60 днів.
……
Даний список містить трохи більше 170 пунктів змін, перераховувати їх усі не бачу сенсу.

Збірка
Вихідних кодів прошивки та плати я не надаю, у зв'язку з обмеженнями про нерозголошення даних. Однак ви можете без проблем самостійно зібрати пристрій для особистих некомерційних цілей.

Плати завантажені на сайт OSHPark, і можуть бути замовлені за посиланням, буквально в пару кліків.

Скомпільована повнофункціональна прошивка та монтажна плата зі списком компонентів додаються до даної статті.
Загальні методики зборки та принципів роботи пристрою описані в статті двохрічної давності на Радіокоті.
