Приставка-металошукач до мультиметра

Вам запропонували приставку-металошукач до мультиметра типу DT-832 (або аналогічного), що представляє собою високоякісний генератор з об'ємним контуром. Його можна використовувати як досить чутливий металошукач, здатний виявити п'ятигривневу монету на глибині більше 10 см, а відро або кришку люка на глибині півтора метра.

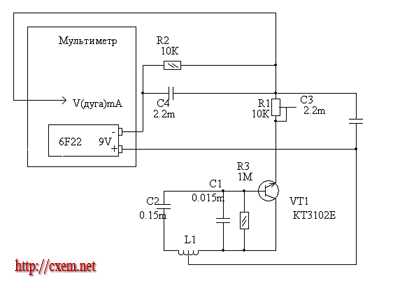

Принципова схема приставки показана на малюнку. Її задача – перетворення ступеня впливу на контур L1-C2 металевого предмета в постійне напруження на конденсаторі C3. Це напруження вимірюється мультиметром, і за його показаннями визначається наявність металевого предмета.

Основою приставки є ВЧ генератор на транзисторі VT1. Величина ПОС, що призводить до запуску генератора, залежить від опору резистора R1 (це резистор підстроювальний). За допомогою регулювання цього резистора генератор встановлюється в такий режим, коли він дуже сильно залежить від параметрів навколишнього середовища контуру. А це призводить до зміни глибини збудження генератора від зміни параметрів навколишнього середовища контуру, що, у свою чергу, призводить до зміни струму, споживаного генератором. Що, за законом Ома, призводить до зміни напруження на генераторі, яке змінюється мультиметром.
На жаль, такий спосіб не дозволяє розрізняти кольорові та чорні метали.

Живиться приставка від того ж джерела, що й мультиметр (для її підключення потрібно припаяти до колодки батареї два провідники різного кольору, які виводити через щілину між корпусом мультиметра і кришкою, або встановити на корпусі малогабаритний трьохпрохідний роз'єм). Вимірюване напруження подається з точки з'єднання резисторів R1 і R2 на вхід для вимірювання постійного напруження.

Контурна котушка має діаметр близько 120 мм. Каркасом котушки служить круглий бокс для десяти компакт-дисків. Обмотка складається з 250 витків проводу діаметром 0.23мм (або приблизно так), з відводом від 150-го (рахуючи від колектора VT1). Обмотку потрібно укласти виток до витка, а потім закріпити за допомогою скотч-ленти. Котушка закріплена посередині на круглому корпусі, роль якого виконує круглий пластиковий пенал для олівців. У цьому пеналі розташовані всі деталі генератора. З мультиметром приставка пов'язана трьохпрохідним екранованим кабелем.

Для забезпечення стабільності роботи настроювальний резистор R1 бажано повинен бути багатооборотним.
Конденсатори повинні бути якомога більш стабільними, використовувати електролітичні на місці C3 і C4 не рекомендується через їх нестабільність.
Транзистор бажано вибрати з коефіцієнтом передачі не нижче 100. Транзистор може бути будь-який кремнієвий загального призначення, але задовольняючий цій вимозі.
Налагодження складається в наступному. Встановіть R1 в положення максимального опору. Потім повільно зменшуйте опір резистора і стежте за показаннями приладу (маються на увазі абсолютні показання, а не по модулю, оскільки мультиметр буде показувати як негативні, так і позитивні значення напруження). Напруження повинно поступово зростати, а потім почати падати. З цього моменту уважно! Продовжуючи зменшувати опір R1, знайдіть момент, коли показання приладу знову почнуть рости. Потім, при подальшому зменшенні R1, вони знову почнуть падати. Тепер, поверніться назад і встановіть R1 приблизно в середнє положення між моментом, з якого показання ростуть, і з якого вони починають падати. Це і буде точка максимальної чутливості приладу.

У процесі експлуатації цю калібровку потрібно періодично повторювати, так як вона буде збиватися від зниження напруження джерела живлення від його розряду.
Отримати значно більшу чутливість і стабільність можна, якщо живити приставку від окремого стабілізованого джерела постійного струму напругою 6-7V (від окремої аналогічної батареї, але через стабілізатор). Використовувати для живлення приставки мережевий джерело небажано, так як через нього проникають різні мережеві перешкоди і наводки, які, в загальному, знижують чутливість.

Якщо поекспериментувати з числом витків котушки, положенням відводу і ємностями конденсаторів C1 і C2, можна досягти значної чутливості. Параметри цих налаштувань сильно залежать від параметрів використовуваного транзистора. Наприклад, можна налаштувати прилад так, що п'ятигривневу монету він буде відчувати з 15-17 см.
Налагоджуючи прилад, тримайтеся подалі від різних металевих предметів, типу батарей, водопровідних труб, вимкніть прилади, які можуть створювати перешкоди (персональний комп'ютер, наприклад).
