Металошукач з малим споживанням

Представляю металлоискатель с микромощным потреблением, в режиме ожидания оно не более 1мВт. Это достигается применением микросхемы ИЛИ построенной по КМОП технологии.

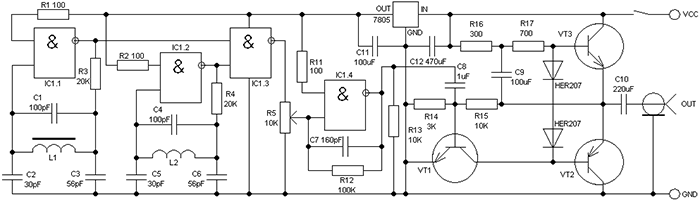

На элементах IC1.1 и IC1.2 собраны генераторы частот 160кГц и 161кГц соответственно. Где C1, L1- колебательный контур первого генератора, C4, L2- колебательный контур второго генератора. Индуктивность второго генератора L2 является поисковой катушкой. На элементе IC1.3 собран смеситель, на выходе которого получаем разность частот генераторов, равную 1000Гц. При появлении металлического предмета рядом с поисковой катушкой ее индуктивность меняется и меняет частоту генератора, что в свою очередь меняет частоту на выходе смесителя. Переменный резистор R5 является регулятором громкости. Элемент IC1.4 используется как буферный каскад-усилитель, отсекая лишние частоты и усиливая сигнал. На элементах VT1, VT2, VT3 собран двухтактный усилитель, рассчитанный на работу с наушниками сопротивлением 32-200 Ом.

Микросхема IC1 применена типа CD4030. Ее можно заменить любой другой микросхемой ИЛИ КМОП технологии. VT1, VT3- BC547, VT2- BC557. Все электролитические конденсаторы на напряжение 16В. Резисторы мощностью 0.125Вт. Напряжение питания- 6В.
Катушка L1- индуктивностью 100мГн.
Поисковая катушка L2- 140 витков провода диаметром 0.8мм, диаметр катушки- 150мм.

Настройка сводится к настройке генераторов на частоты около 160кГц с разностью в 1кГц.
