Металошукач своїми руками

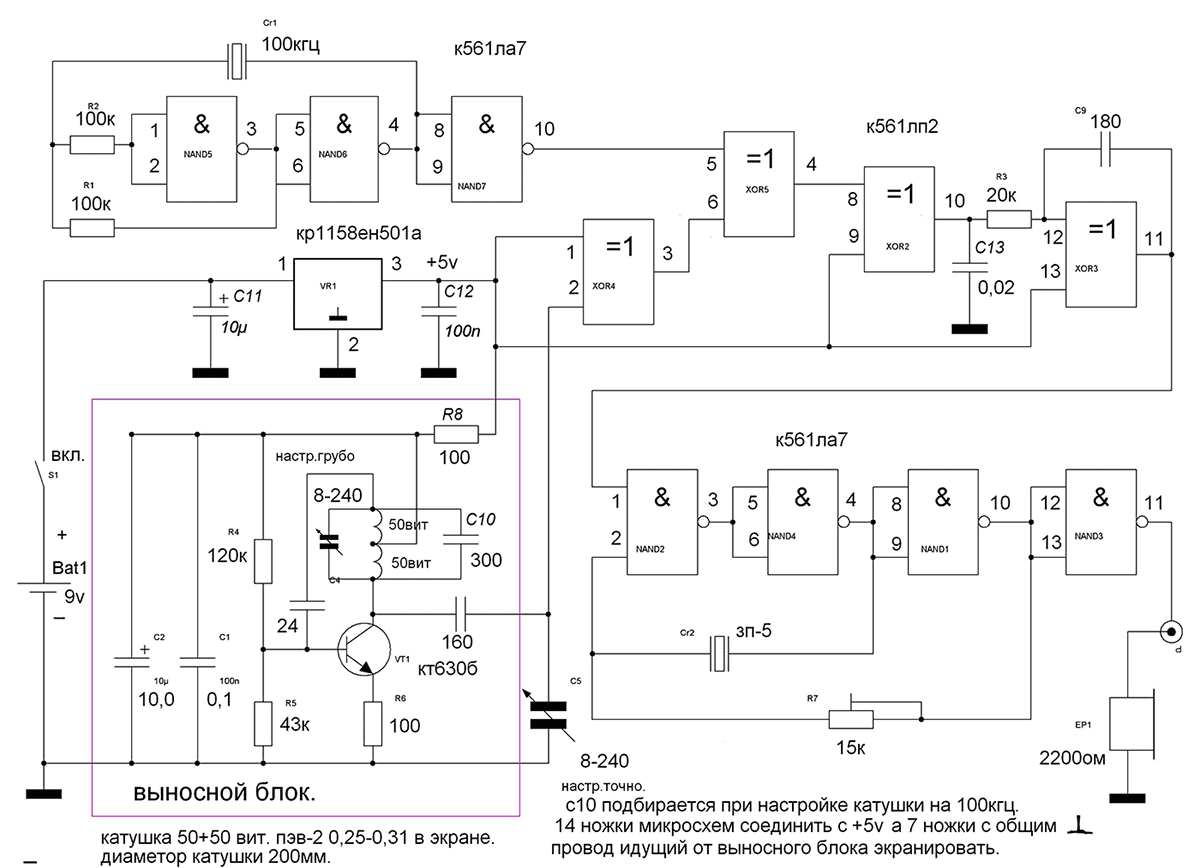

Схема працює на принципі порівняння частоти биття двох генераторів і виділенні сигналу різниці їх частот.
Дана схема дозволяє виключити взаємну синхронізацію одного генератора іншим і виділити сигнал різниці частоти навіть в 1 герц, це дає можливість підвищити чутливість в порівнянні з аналогічними схемами.

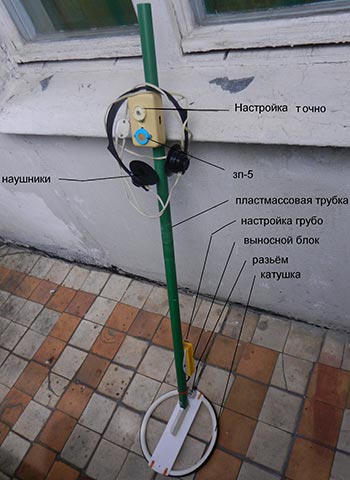

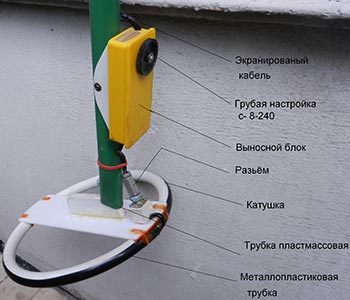

Прослуховування сигналу можна вести на навушники або на п'єзоелемент ЗП-5. Котушка металошукача виконана  на металлопластиковій трубці зігнутій в кільце діаметром 220 мм і зробленим по діаметру пазом для намотки.

Зазор між кінцями трубки 10мм. Вільний простір в трубці після намотки залити парафіном для захисту  від вологи. Провід для намотки котушки краще використовувати ПЕЛШО. Робота з металошукачем; включити і почекати хвилини 2-3, щоб встановились теплові режими. Далі конденсатор - точна настройка, встановити в середнє  положення. Конденсатором груба настройка, налаштувати на відсутність звуку в навушниках при відсутності поруч  металевих предметів. У процесі пошуку металевих предметів підстройка здійснюється ручкою точної  налаштування. Чим ближче встановлена ручка налаштування точно, до порогу появи сигналу, тим чутливіший   металошукач на металеві предмети. Металошукач не розрізняє чорні та кольорові метали.

Конструкція виконана розбірною для зручності транспортування. Максимальна дальність виявлення монети 5 руб - 16 см по повітрю.
