Детектор металу на PIC

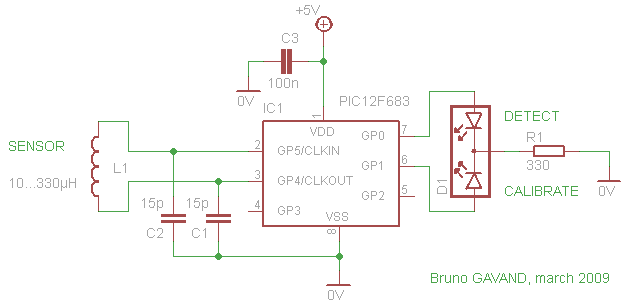

Вашій увазі представлений простий детектор металу на PIC-мікроконтролері. Схема детектора містить всього 5 елементів, плюс котушка. Після ввімкнення живлення починається режим автоматичної калібровки (світлодіод горить червоним). При піднесенні металу до котушки, світлодіод миготить зеленим кольором.
В основі схеми лежить мікроконтролер PIC12F683. Світлодіод D1 - двохколірний.
Завантажити прошивку та вихідний код на MikroC ви можете нижче
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| IC1 | МК PIC 8-біт |
PIC12F683
|
1 | |||
| С1, С2 | Конденсатор | 15 пФ | 2 | |||
| С3 | Конденсатор | 0.1 мкФ | 1 | |||
| R1 | Резистор |
330 Ом
|
1 | |||
| D1 | Двохколірний світлодіод | Червоний - Зелений | 1 | З загальним катодом | ||
| L1 | Котушка індуктивності | 10-330 мкГн | 1 | |||
Прикреплені файли:
- picodetector.zip (2 Кб)
