Срібнитель води з таймером

Увага! Перед застосуванням необхідно проконсультуватися з лікарем. Срібло у великих дозах небезпечне для життя!

Останні події з відомими вірусами спонукали до складання цього приладу.

Прилад насичує іонами срібла воду. Серцем пристрою є популярна мікросхема NE555. Живлення пристрою виконано на базі зарядного пристрою від телефону, підходять практично будь-які зарядні з напругою 5 – 7 вольт. Споживає схема близько 10 mA.

Пробіжимося по роботі схеми:

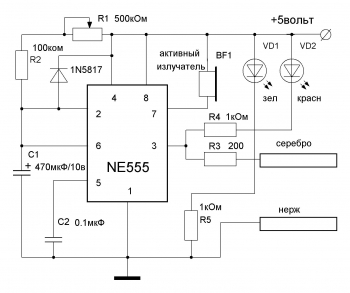

Схема являє собою таймер зі звуковим сповіщенням про закінчення робочого циклу.

Після подачі живлення на схему вивід 3 таймера має високий рівень, активуючи срібний електрод,  вивід 7 при цьому не активний.

У цей же час починається заряд конденсатора С1 через резистори R1 і R2 (з даними на схемі номіналами таймер вимірює час від 1 до 5 хвилин).

Як тільки заряд на конденсаторі С1 перевищить дві третини від живлення, вивід 3 перемикається в низький рівень, а вивід 7 переходить в активний стан і включає зуммер, сповіщаючи про закінчення процесу. Після відключення живлення конденсатор С1 розряджається через діод D1, переводячи схему в початковий стан.  Цей діод повинен бути з мінімальною напругою переходу (шотткі), для більш повного розряду конденсатора. Резистор R3 обмежує максимальний струм на електродах.

Світлодіоди індикують про включення приладу та про стан активації води.

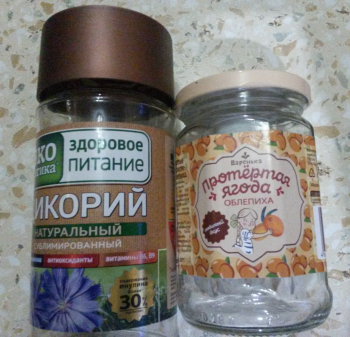

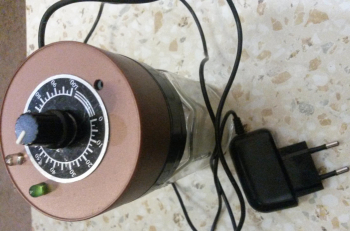

Пристрій змонтовано на базі скляної 280-грамової банки з винтовою жестяною кришкою. Верхній корпус приладу виконано з пластикової кришки напою цикорій.

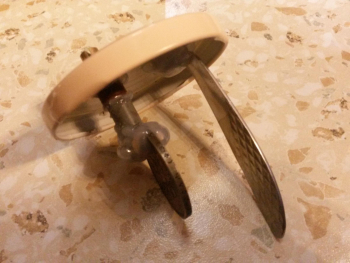

В залізній кришці закріплені два електроди: один срібний, другий з харчової нержавіючої сталі (столова ложка). Електрод з нержавіючої сталі в місці кріплення загнутий на 90 градусів, що дозволяє поворотом навколо осі змінювати відстань між електродами. В якості срібного електрода виступає царський рубль 1899 року 900 проби. Один з електродів необхідно ізолювати від залізної кришки ізоляційними шайбами. Усі болтові з'єднання закриваються термоклеєм, щоб уникнути корозії, або використовуються метизи з нержавіючих сталей.

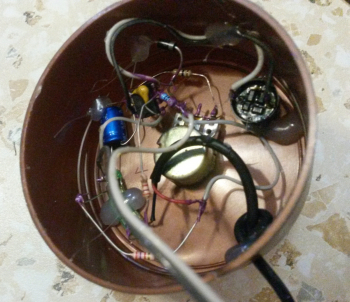

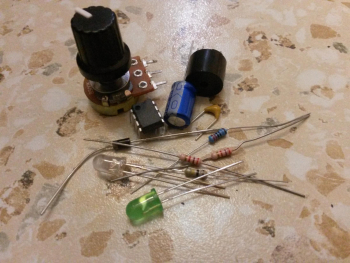

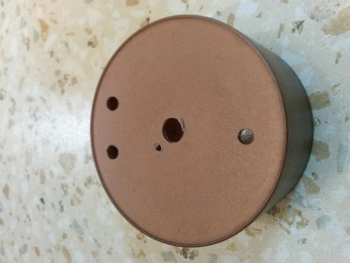

Для органів управління в пластиковій кришці просверлені отвори. Монтаж елементів виконано навісним способом. Для фіксації елементів всередині кришки застосовано клеючий термопістолет. Пластикова кришка кріпиться до залізної кришки ізоляційною стрічкою.

Налаштування приладу зводиться до регулювання відстані між електродами, приблизно 1-3 см. Чим більше солей у воді, тим більше відстань, і навпаки: чим прісніша вода, тим менше відстань. Також на відстань впливає рівень напруги на електродах (обернено пропорційно). При роботі приладу з монети повинен повільно стікати на дно ємності білий туман іонів срібла.

Срібна вода, маючи сильний противірусний і антипаразитарний ефект, застосовується для профілактики захворювань, консервування продуктів харчування або для обробки приміщень.
