"Срібна" вода своїми руками

Вода, що містить іони срібла ("срібна" або "жива" вода), знайшла застосування в медицині та побуті, а її корисні властивості описані в літературі. "Срібну" воду можна виготовляти і в домашніх умовах. Особливості приладу, що пропонується увазі читачів для отримання такої води, - це можливість шляхом розрахунку визначити кількість розчиненого в воді срібла та рівномірний знос електродів. Автор виготовив свій прилад, використовуючи відносно старі компоненти. Вони без проблем замінюються на сучасні. Більше того, можна помітно спростити конструкцію, використовуючи, наприклад, мікросхеми. Дерзайте!

Для отримання "срібної води" через опущені у воду електроди зі срібла пропускають електричний струм. Кількість розчиненого срібла М в міліграмах можна підрахувати за формулою: М=1,118*I*Т*К, де I - величина струму, що проходить через електроди, А; Т - час проходження струму, с; К - коефіцієнт, рівний для питної води 0,9.

Пропонований увазі читачів прилад забезпечує стабільний струм через електроди 16 мА незалежно від характеристик води, відстані між електродами та напруги живлення. Продуктивність його 1 мг/хв. Напрямок струму через електроди періодично змінюється для рівномірного їх використання. Живиться прилад від вбудованої батареї "Крона" напругою 9 В, яка забезпечує 30 годин його безперервної роботи. Передбачено підключення зовнішніх джерел живлення напругою 12 В.

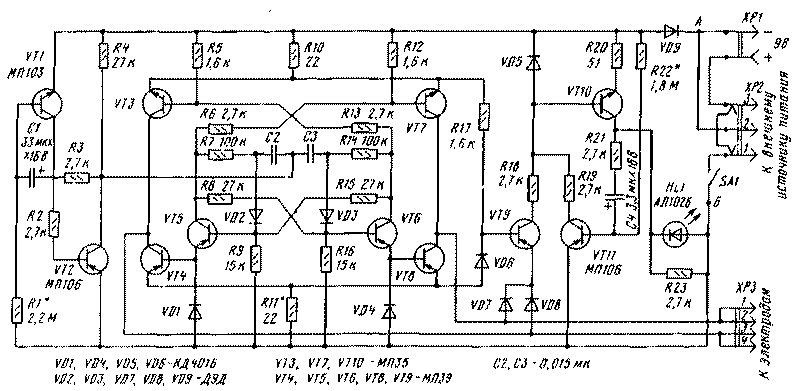

Електрична схема приладу для отримання "срібної" води наведена на рисунку. Він складається з генератора тактових імпульсів, тригера, що задає частоту комутації електродів, пристрою зміни полярності підключення електродів та стабілізації проходячого через них струму і світлодіодного індикатора.

Генератор тактових імпульсів виконаний на транзисторах VT1, VT2. Тривалість імпульсів задається ланцюгом R3C1, а період їх слідування - ланцюгом R1C1. В нашому випадку тривалість імпульсів значення не має, а от від періоду їх слідування (приблизно 2...4 хв, що теж не особливо суттєво) залежить частота перемикання електродів іонатора. Тактові імпульси з колектора транзистора VT2 подаються на рахунковий тригер на транзисторах VT5, VT6. Від класичного цей тригер відрізняється наявністю чотирьох виходів, призначених для струмового управління ключовим каскадом, виконаним за містковою схемою на транзисторах VT3, VT4, VT7, VT8. Ключовий каскад змінює полярність напруги на електродах і стабілізує струм через них.

Розглянемо роботу даного комутатора детальніше. Припустимо, що транзистор VT5 тригера відкритий, а VT6 - закритий. Емітерний струм транзистора VT5 проходить через діод VD1 і створює на ньому напругу, здатну відкрити регулюючий транзистор VT4. Через наявність резистора R11 в ланцюзі його емітера останній працює в режимі стабілізації струму, що проходить через електроди. Колекторний струм транзистора VT5 проходить через резистори R6, R12 і базу транзистора VT7 ключового каскаду, тому останній відкритий і на його колекторі присутня напруга, близька до напруги живлення. Транзистори VT3, VT8 комутатора в цьому випадку будуть закриті через закрите становище транзистора VT6 тригера і наявності на їх емітерах заборонних напруг з резисторів R10, R11. Таким чином, в розглянутому варіанті струм буде проходити по ланцюгу R10-VT7-електроди приладу - VT4 - R11 і напруга на контактах 1, 2 роз'єму ХРЗ буде мати негативну полярність. Черговий тактовий імпульс переключить тригер в інше становище, і відкритим вже буде транзистор VT6, а закритим VT5. Тепер струм потече по ланцюгу R10-VT3-електроди приладу - VT8 - R11 і негативна полярність напруги буде на контактах 3, 4 роз'єму ХРЗ. Регулюючі транзистори VT4, VT8 компенсують зміни живлячої напруги і напруги на електродах. Крім того, вони обмежують протікаючі струми транзисторів моста в моменти перемикання і вихідні струми при випадковому замиканні електродів один з одним.

При розрядженій батареї або при підвищеному падінні напруги на електродах регулюючі транзистори можуть опинитися в стані насичення, внаслідок чого стабілізація струму порушиться. Цю ситуацію контролює каскад на транзисторі VT9 і діодах VD6-VD8. При штатній роботі напруга на електродах підвищена і діоди VD7, VD8, а також транзистор VT9 закриті. При насиченні якогось з регулюючих транзисторів залишкове напруга на його колекторі в сумі з падінням напруги на відповідному діоді (VD7 або VD8) стає нижче падіння напруги на діоді VD6 і транзистор VT9 відкривається.

На транзисторах VT10, VT11 і світлодіоді HL1 зібрано індикатор роботи приладу. Він є генератором імпульсів (спалахів світла) великої скважності, керований транзистором VT9. Закритий транзистор не впливає на роботу генератора, а відкритий - переводить його в режим постійного світіння світлодіода. Щоб яскравість світіння при розряді батареї не змінювалася, транзистор VT10 працює в режимі стабілізації струму, що проходить через світлодіод. Через резистор R23 протікає струм розрядки конденсатора С4 при малих напругах на світлодіоді.

Прилад для отримання "срібної" води зібраний на друкованій платі з склотекстоліту розмірами 102х55 мм. При монтажі можуть бути використані резистори УЛМ-0,12, ВС-0,125, МЛТ-0,125 або МЛТ-0,25 та ін. Конденсатори С2, С3 - будь-які керамічні (наприклад, К10-23); С1, С4 - будь-які оксидні з малим струмом витоку (наприклад, К53-4). Якщо в наявності є неполярні конденсатори, то краще застосувати їх. Германиеві транзистори структури п-р-п можна взяти будь-які з серій МП35-МП38, П8-П11, а структури р-п-р з серій МП39-МП42, П13-П16, МП25, МП26, П25, П26 з коефіцієнтом передачі струму 30...90. Кремнієві транзистори - структури п-р-п(МП101-МП103,МП111-МП113, П101-П103) і р-п-р (МП104-МП106, МП114-МП116, П104-П106) з коефіцієнтом передачі струму 15...45.

Замість діодів КД401Б підійдуть практично будь-які кремнієві маломощні. Світлодіод АЛ102Б можна замінити на АЛ307 бажаного кольору світіння. Вимикач SA1 - мініатюрний П1ТЗ. Розетка ХР1 взята від використаної батареї "Крона", роз'єм ХР2 (ОНП-ВС-18) - від калькулятора, а роз'єм ХРЗ вирізаний з з'єднувача ГРППЗ-36ШП (взято дві пари контактів). Через малу довжину виводів світлодіод HL1 розпайаний на виводах резистора R23.

Корпус приладу можна спаяти з пластин фольгованого склотекстоліту товщиною 0,8...1,5 мм. Розміри заготовок: 22х55 мм - 2 шт.; 22х132 мм - 2 шт.; 55х130 мм - 1 шт.; 57х132 мм - 1 шт. Під пайку залишають смужки фольги 1,5...3 мм по периметру заготовок. Для кріплення друкованої плати на бічних стінках корпусу потрібно припаяти або приклеїти бобишки з різьбою М2. В корпусі за місцем вирізати отвори під світлодіод HL1, вимикач SA1 і роз'єми ХР2, ХР3.

Тримач електродів рекомендується виконати у вигляді лопатки з ручкою і клювиком - гачком з органічного скла товщиною 4...6 мм. На лопатку з двох сторін медичним клеєм БФ-6 потрібно наклеїти пластини електродів (площа поверхні одного електрода близько 1 см2), і через ручку вивести з'єднувальні провідники. Місця пайки не повинні зволожуватися водою. Найбільш придатним для електродів технічно чисте срібло, що міститься в деяких промислових комплектуючих виробах, а також побутове срібло найвищої проби. При роботі лопатка занурюється в банку з водою і утримується клювиком за бортик банки.

При налаштуванні приладу бажану частоту перемикання електродів встановлюють підбором резистора R1, а спалахів світлодіода - підбором резистора R22. У заключенні, підключивши замість електродів міліамперметр, підбором резистора R11 встановлюють струм через електроди, рівний 16 мА.

Для приготування "срібної води" потрібно помістити електроди у воду і включити живлення. Нормальний процес супроводжується миготінням світлодіода; при відсутності води, розрядженій батареї або надмірно великій відстані між електродами світлодіод світить постійно. Тривалість роботи приладу визначається його продуктивністю (1 мг/хв), об'ємом води та необхідною концентрацією. Наприклад, при концентрації 20 мг/л і одному літрі води прилад повинен працювати протягом 20 хв. По закінченні цього часу живлення слід відключити, електроди витягти та сполоснути чистою водою. Приготовлену воду перемішати і поставити в темне місце на 4 години, після чого вона стає придатною до вживання.

Срібна вода повинна зберігатися в темному місці, оскільки на світлі срібло чорніє і випадає в осад. У процесі експлуатації електроди також чорніють через окислення, але це не позначається на процесі сріблення води. Піддана промисловій очистці вода (хлорована та ін.) повинна бути попередньо відфільтрована (через фільтр "Родник" тощо) або відстояна протягом кількох годин для видалення хлору. "Срібна" вода не підлягає кип'ятінню, яке переводить срібло в фізіологічно неактивну форму.

Сфера використання "срібної" води надзвичайно широка. Про це, зокрема, можна дізнатися, ознайомившись з монографією Кульського Л. А. "Срібна вода" (Київ.: Наукова думка, 1968).
