Пристрій психоемоційної корекції

Радіоелектронні пристрої корекції стану організму дозволяють безмедикаментозними засобами управляти його станом.

В пристроях подібного призначення вплив можна здійснювати через зорові [1-5], слухові [6, 7], дотикові [7, 8] аналізатори, а також використовувати електромагнітний канал "накачки" організму [9-11]. Передача сигналу в останньому випадку здійснюється, як правило, не на енергетичному, а на інформаційному рівні. Такий механізм передачі сигналу найбільш фізіологічний і максимально наближений до природного, що дозволяє, оперуючи нічтожно малими потужностями, викликати значний і відчутний відгук.

В даний час відомо достатньо багато пристроїв і способів ритмічного стимулювання: аудіо-, світло-, електромагнітна стимуляція [1...11]. Пропоноване пристрій психоемоційної корекції використовує електромагнітний канал передачі інформації.

Пристрій виконано на основі релаксаційного генератора імпульсів [14]. При споживанні від джерела живлення нічтожно малого струму (десяті частки міліампера) пристрій генерує досить короткі потужні імпульси струму (дельта-імпульси). Такі імпульси мають високу проникаючу здатність і здатні "просочуватися" через екрани великої товщини.

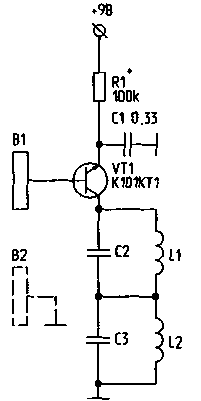

Пристрій працює наступним чином: конденсатор С1 заряджається через резистор R1 від джерела живлення. Коли напруга на конденсаторі досягає напруги лавинного пробою транзистора VT1, відбувається миттєвий скидання накопленої енергії в ланцюг послідовно включених коливальних контурів L1, С2 і L2,СЗ, після чого накоплювально-скидний процес періодично повторюється з постійною часу T=R1C1. В результаті ударного збудження системи коливальних контурів в останніх генеруються затухаючі електромагнітні коливання. Швидкість затухання коливань визначається якістю коливальних контурів. Оскільки одночасно збуджується два (або більше) коливальних контури, генерується спектр частот, що складається з резонансних частот контурів, частоти збудження, продуктів взаємодії перерахованих частот і їх гармонік.

При використанні в якості сердечників котушок індуктивності ферромагнітних матеріалів в момент збудження коливального контуру відбувається насичення сердечника, у зв'язку з чим в початковий момент збудження генерується широкий спектр гармонік, рівень яких спадає по мірі затухання амплітуди першої гармоніки. Одночасно змінюється і якість котушки індуктивності.

Коливальні контури можуть бути налаштовані на непарні гармоніки вихідного сигналу, що забезпечує формування сверхвузьких дельта-імпульсів.

Таким чином, пристрій генерує дельтаподібні імпульси в діапазоні природних біологічних ритмів (в даному варіанті пристрою - бета-ритми). Приймання дельта-імпульсів людиною, ймовірно, здійснюється через біологічно активні точки і зони. Детектування (приймання) сигналів здійснюється за рахунок нелінійного характеру взаємодії, що падає на поверхню тіла випромінювання з природними біопівпровідниковими детектуючими структурами, а передача і обробка стимулюючих сигналів здійснюється по внутрішнім традиційним каналам трансляції сигналів.

При використанні ритмічно повторюючої (і повільно зменшуваної за частотою) послідовності стимулюючих імпульсів настає стан, що сприяє розслабленню м'язів, заспокоєнню, кращому засинанню, зняттю стресових і шокових станів. Навпаки, зростаюча за частотою послідовність імпульсів у поєднанні з внутрішньою цільовою установкою (налаштуванням) організму викликає тонізуючу дію, збуджуючи згаслу або атрофовану функцію даного органу.

До бази лавинного транзистора VT1 підключений сенсорний Пластинчастий електрод (електроди), що дозволяє за рахунок ємнісної зв'язку з загальною шиною або шиною живлення через тіло людини управляти частотою генерації релаксаційного генератора імпульсів [14]. Якщо в схемі впливу на пацієнта задіяно другу особу (лікаря), він через сенсорну систему може безконтактно управляти роботою генератора. Транзистор мікросхеми К101КТ1 структури п-р-п можна замінити транзистором мікросхеми К162КТ1 структури р-п-р зі зміною полярності джерела живлення.

Орієнтовні параметри елементів пристрою; початкова частота генерації - порядку 30 Гц, резонансна частота першого коливального контуру - 690 Гц, другого - 10,35 кГц (т.е. використані непарні гармоніки збуджуючого сигналу). Котушки індуктивності виконані на феритових закритих магнітопроводах. З метою оптимізації форми генерованих імпульсів кількість коливальних контурів може бути збільшено.

Перед застосуванням даного пристрою бажана консультація з лікарем.

Література

1. Чуприков А.П., Лінєв А.Н., Марценковський І.А. ФІЛАТ - новий принцип фізіотерапії психоемоційних порушень//Тези. доп. Всес. наук.-техн. конф. "Людино-машинні системи і комплекси прийняття рішень". -Таганрог: ТРТІ, 1989. -С. 157-158.
2. Шустов М.А. "Антимігреневі" генератори//Радіолюбитель. - 1992. - Ніл. - С.20-21; Лікує... світло//Радіолюбитель. - 1993. - N9. - С.20-21; Генератор настрою і здоров'я//Радіолюбитель. - 1994. - N6. - С28-29.
3. Лі А.Г. Розробка способів управління особливими станами свідомості для розкриття здібностей людини//Парапсихологія і психофізика. - 1993. - N4. в-С.44-61.
4. Заявка N 4015406 (Німеччина). Спосіб і пристрій для світлотерапії. - МКІ A61N 5/06, A61F 7,00. - Опубл. в 1993р.
5. Заявка N 4013325 (Німеччина). Спосіб стимулювання мозку. - МКІ А61А 21/00. - Опубл. 31.10.1991 р.; Заявки NN 4003476, 400477 і ін.
6. Заявка N 2243709 (Великобританія). Генератор типу "Звукосон".- МКІ А61М 21/00.- Опубл. в 1993р.
7. Патент N 5101810 (США). Пристрій і спосіб для терапевтичного застосування віброакустичної енергії до людини. МКІ А61Н 1/00. Опубл. в РЖ ІСМ 7-20-93.
8. Авт. свід. N 160776 (СРСР). Пристрій для усыплення і гіпнозу/Ільїнський А.П., Кухтевіч І.І. МКІ A61N 1/00, A61G 7/04, Н05С 3/00. - Опубл. в Б.И., 1964, N5.
9. Заявка 2-60349 (Японія). Пристрій наведення альфа-хвиль/Хасімото Кен. МКІ А61М 21/02. Опубл. 17.12. 1990 р.; Заявки 2-51347,2-50749,3-41193,3-55144,4-246336, 4-27868 і ін.
10. Патент А1 0502919 (ЕР). Прилад для стимуляції хвиль головного мозку. МКІ A61N 1/00, 2/04. Опубл. в РЖ ІСМ 7-4-93; Патенти А1 0496196, 0495988, 0497672, 0500983 (ЕР) і ін.
11. Авт. свід. N 1593670 (СРСР). Спосіб лікування хворих гіпертонічною хворобою/Є.Ю.Давіташвілі//Винахідник і раціоналізатор. - 1990. -N6. - С.17.
12. Горін С.А. А ви пробували гіпноз?-СПб.: Лань, 1995.-208с.
13. Шустов М.А., Лунев В.І. Екологічна взаємозв'язок компонентів природного середовища//Тези. доп. IV Регіон. наук.-техн. семін. з ноосферним взаємод. (Ноосферні взаємод. і екологія), 16-17.05.1991. - Томськ: СибНІЦА,1991.-С.14-18.
14. Авт. свід. N 1506522 (СРСР). Генератор імпульсів/ М.А.Шустов. МКІ НОЗК 3/335.//Б.И. - 1989. - N33.

РЛ-5/97
